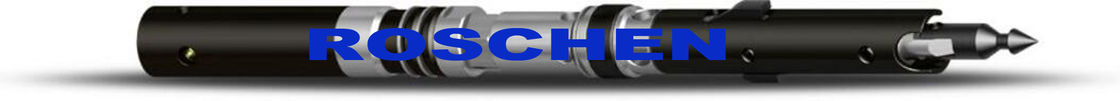

هسته NTW هسته 3 متر طول برای حفاری هسته اصلی الماس
لوله مته
لوله مته یک لوله فولادی به عقب برای اتصال تجهیزات حفاری دکل زمین به تجهیزات حفاری یا سوراخ پایین در پایین چاه است. میله های مته برای انتقال گل حفاری به بیت مته استفاده می شود و با بیت مته به منظور کاهش یا چرخاندن دستگاه سوراخ پایین، آن را افزایش می دهد. لوله مته باید قادر به مقاومت در برابر فشار عظیم داخلی و خارجی، اعوجاج، خم شدن و ارتعاش باشد. میله های حفاری را می توان چند بار در طول تولید و استخراج هیدروکربن ها استفاده کرد. لوله مته به سه دسته مته، لوله مته و لوله مته سنگین سه طبقه تقسیم می شود. منظور از اتصال یک مته مربع (1) + لوله مته (n، تعیین شده توسط عمق چاه) + لوله های سنگین تر (n، تعیین شده توسط طراحی مونتاژ حفاری). شرح جزئیات طبقه بندی لوله مته، اتصالات لوله مته، مشخصات لوله مته و مته فولاد درجه و قدرت است.
مفهوم پایه
اجزای متداول رشته مته عبارتند از: بیت حفاری، حفره های حفاری، میله های حفاری، تثبیت کننده ها، مفاصل ویژه و kellys.
عملکرد اساسی رشته مته:
(1) از مته کمی پایین؛
(2) اعمال وزن بر بیت؛
(3) انتقال نیرو
(4) انتقال مایع حفاری؛
(5) برای انجام عملیات خاص: فشار سیمان، اداره حوادث زیرزمینی.
استاندارد API E75 به S135، سری لوله های حفاری نفت با قطر خارجی از 2 3/8 "به 6 5/8"، دو تسمه شانه با مقاومت در برابر پیچ خوردگی و فولاد مخصوص برای حفاری نفت با کیفیت گوگرد Grain BNK C95S لوله مته. عمدتا در فرایند استخراج نفت و گاز و توسعه چاه های عمیق، چاه های افقی و چاه های جابجایی بزرگ در ساخت و ساز استفاده می شود.
| اندازه سیم بیت استاندارد "Q" | ||
| اندازه | قطر سوراخ (در خارج)، میلیمتر | قطر هسته (داخل) mm |
| AQ | 48 | 27 |
| BQ | 60 | 36.5 |
| NQ | 75.7 | 47.6 |
| HQ | 96 | 63.5 |
| PQ | 122.6 | 85 |
| CHD 76 | 75.7 | 43.5 |
| CHD 101 | 101.3 | 63.5 |
| CHD 134 | 134 | 85 |
| سایز سری سایز سایز سیلندر سری Q | ||
| اندازه | اصلی Ø | سوراخ سوراخ |
| AQTK | 35.5 میلی متر (1-3 / 8 in) | 48 میلی متر (1-7 / 8 در) |
| BQ | 36.4 میلی متر (1-7 / 16 in) | 60 میلیمتر (2-3 / 8 در) |
| BQTK | 40.7 میلی متر (1-5 / 8 در) | 60 میلیمتر (2-3 / 8 در) |
| NQ | 47.6 میلی متر (1-7 / 8 در) | 75.7 میلی متر (3 اینچ) |
| NQTK (NQ2 ") | 50.6 میلی متر (2 اینچ) | 75.7 میلی متر (3 اینچ) |
| NQ3 | 45 میلیمتر (1-3 / 8 در) | 75.7 میلی متر (3 اینچ) |
| HQ | 63.5 میلی متر (2-1 / 2 in) | 96 میلی متر (3-3 / 8 در) |
| HQ3 | 61.1 میلیمتر (2-3 / 8 در) | 96 میلی متر (3-3 / 8 در) |
| PQ | 85 میلی متر (3-3 / 8 در) | 122.6 میلی متر (4-7 / 8 در) |
| PQ3 | 83 میلی متر (3-1 / 4 in) | 122.6 میلی متر (4-7 / 8 در) |
| اندازه سیستم های بشکه هسته Roschen Core | ||||
| سیستم | اصلی Ø | سوراخ سوراخ | ||
| میلیمتر | که در | میلیمتر | که در | |
| الف | 48،0 | 1.89 | 27،0 | 1.06 |
| ب | 59،9 | 2.36 | 36،4 | 1.43 |
| N | 75.7 | 2.98 | 47،6 | 1.88 |
| ه | 96.1 | 3.78 | 63،5 | 2.5 |
| پ | 122،6 | 4.83 | 85،0 | 3.35 |
| خصوصیات مته مته: | ||||
| سری "Q": | AQ، BQ، NQ، HQ، PQ، NQ3، HQ3، PQ3، | |||
| "TW" سری: | ATW، BTW، NTW، HTW، | |||
| سری "U" (زیرزمینی): | AQU، BQU، NQU، HQU، ATWU، BTWU | |||
| اندازه | OD (میلی متر) | شناسه (میلی متر) | وزن 3m (کیلوگرم) | وزن / 1.5m (کیلوگرم) |
| الف | 43.1 | 36.1 | 11 | 5.5 |
| ب | 55.58 | 45.97 | 19.05 | 9.53 |
| N | 69.85 | 60.45 | 23.77 | 11.89 |
| ه | 88.9 | 77.72 | 34.88 | 17.44 |
| پ | 114.3 | 101.6 | 53.07 | 26.54 |
| ATW | 44.5 | 36.8 | 11.5 | 5.75 |
| بله | 56.64 | 48.51 | 15.65 | 7.83 / 8.2 |
| NTW | 73.3 / 73.15 | 64.26 | 22.91 | 13.4 / 11.46 |
| HTW | 90.93 | 81.53 | 30.75 | 15.38 |
| اندازه | طول | OD | شناسه | وزن |
| موضوع Q استاندارد یا موضوع RQ | ||||
| میله حفاری، B | 1.5 متر | 55.6 میلی متری | 46 میلیمتر | 9.4 کیلوگرم |
| 3 متر | 18.6 کیلوگرم | |||
| میله حفاری، N | 1.5 متر | 71 میلیمتر | 60 میلیمتر | 13.5 کیلوگرم |
| 3 متر | 23.7 کیلوگرم | |||
| میله حفاری، H | 1.5 متر | 89 میلیمتر | 77.8mm | 17.93 کیلوگرم |
| 3 متر | 35.84 کیلوگرم | |||
| میله حفاری، P | 1.5 متر | 114.3 میلی متر | 101.6 میلی متر | 26.79 کیلوگرم |
| 3 متر | 52.56 کیلوگرم | |||
