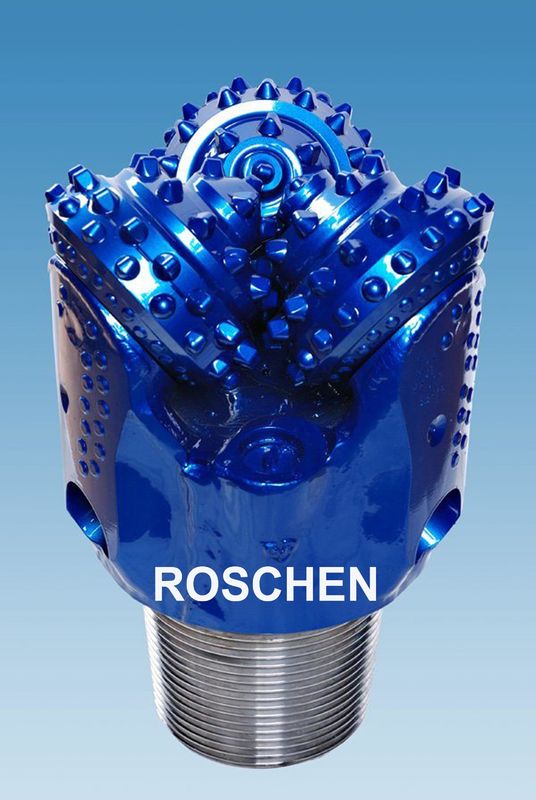

مته غلتکی Tricone بیت 6 اینچ با یاطاقان غلتکی مهر و موم شده برای حفاری معدن
توصیف کنندگان:
بیت های دکمه ای هنوز هم یک ابزار استخراج و حفاری هستند که در حفاری سنگ سخت استفاده می شود حتی اگر مته PDC بیش از نیمی از سهم بازار از کل فیلم های حفاری شده را به خود اختصاص داده باشد.
حتی اگر بیت PDC بسیار محبوب باشد ، بیت های tricone به راحتی کنار نمی روند.
به عنوان مثال ، بیت های PDC در حال حاضر ، به هیچ وجه ، شن ، سنگ دولومیت و سنگ آهک سخت را به خوبی حفاری نمی کنند.به نظر می رسد که نیاز به tricones برای مدتی ادامه خواهد داشت.
از آنجا که gusher مهم در Spindletop و اختراع بیت دو مخروطی توسط هوارد هیوز ، پدر ، مخروط های غلتکی نقش مهمی در استخراج و حفاری داشته اند.
مخروط های غلتکی دارای مخروط های چرخشی هستند که حاوی درج های کاربید تنگستن هستند.Tricone یا سه بیت مخروطی رایج ترین آنها هستند.با این حال ، دو بیت مخروط و یک مخروط نیز تولید می شوند اما اغلب استفاده نمی شوند.
طراحی داخلی کاربید تنگستن
درج های بیت دکمه در دو طبقه قرار می گیرند: اسکنه ای و مخروطی.
دکمه دکمه سبک اسکنه
</s></s>
درزهای اسکنه تهاجمی تر از مخروطی هستند و برخی از طرحها مخلوطی از هر دو را به کار می برند.
درج دکمه مخروطی شکل
درزهای مخروطی از نظر گنبدی بیشتر بوده و برای آسیاب سازندهایی که ساینده ترند و مقاومت فشاری بالاتری دارند استفاده می شود.
درزهای کاربید تنگستن به صورت جداگانه تولید می شوند و سپس آنها را در سوراخهای قبل از سوراخ مخروطی بیت فشار می دهیم.
اگرچه درزهای کاربید تنگستن پایه اصلی مخروط های غلتکی هستند ، برش های pdc و استفاده از آنها در بیت های pdc به سرعت جایگزین آنها می شوند.
دور سیال
تمام بیت های مته سنگ به نوعی گردش سیال نیاز دارند.مایع حفاری ممکن است از آب یا روغن ، هوا یا کف تشکیل شود.
گردش سیال حفاری چندین هدف را دنبال می کند:
* قلمه ها را پاک می کند بنابراین می توان تشکیلات جدید زمین شناسی را حفر کرد
* دیواره گمانه را تثبیت می کند
* کمی پاک و خنک می شود
| بیت های مته TRICONE - اندازه های استاندارد اتصال * | |
| اندازه | اتصال استاندارد پین |
| 2 1/2 "تا 2 3/4" شامل | A - میله AW |
| 2 7/8 "تا 3 3/8" شامل | میله N4 |
| 3 1/2 "تا 4 1/2" شامل | 2 3/8 "API |
| 4 5/8 "تا 5" شامل | 2 API 7/8 " |
| 5 1/8 "تا 7 3/8" شامل | 3/2 "API |
| 7 1/2 "تا 9 3/8" شامل | 4/2 "API |
| 9 1/2 "تا 14 3/8" شامل | 6 API 5/8 " |
| 14 1/2 "تا 18 1/2" شامل | 6 API 5/8 "API یا 7 5/8" API |
| 18 5/8 "تا 26" شامل | 7 API 5/8 "API یا 8 5/8" API |
| 27 "و بزرگتر | 8 API 5/8 " |
| * بیت های Tricone در صورت درخواست با اندازه های اتصال جایگزین در دسترس هستند. | |
انواع تحمل:
سه نوع یاتاقان اصلی در tricones وجود دارد.آن ها هستند:
غلتک یا یاتاقان باز.این نوع یاتاقان معمولاً در کاربردهای فرسایش چاه ، حفاری کم عمق نفت و گاز ، حفاری چاه آب و معادن استفاده می شود.Atlas Copco و Focus Rock Bit یکی از بهترین محصولات امروز بازار را تولید می کنند.این نوع تحمل باعث چرخش آزادانه مخروط ها می شود.این یاتاقان از یک ردیف بلبرینگ و یک ردیف بلبرینگ تشکیل شده است.این یاتاقان ها توسط مایع حفاری مورد استفاده خنک می شوند.یاتاقان غلتکی را می توان تعمیر کرد تا زمانی که مسابقه داخل مخروط خیلی بد فرسوده شود.
بیت های یاتاقان باز به راحتی توسط کد IADC آن متمایز می شوند که عدد نهایی آنها 1 یا 2 یا 3 است.
یاتاقان غلتکی مهر و موم شده این نوع یاطاقان در واقع همان یاتاقان باز است با این تفاوت که در اطراف یاتاقان ها مهر و موم شده است تا از قلمه ها و بقایای آن محافظت کند.
بیت های غلتک مهر و موم شده در استخراج ، حفاری گاز طبیعی ، زمین گرمایی و برخی اکتشافات میدان نفتی استفاده می شود.هنگامی که مهر و موم فرسوده شد و دیگر خوب نیست ، مته هنوز کمی حیات دارد و مانند یک مته یاتاقان غلتکی عمل می کند.
بیت های یاتاقان غلتکی مهر و موم شده به راحتی از طریق طبقه بندی IADC از Tricones متمایز می شوند ، زیرا عدد نهایی 4 یا 5 خواهد بود.
یاتاقان اصطکاکی یا یاتاقان ژورنالی مهر و موم شده این نوع متداول ترین نوع یاتاقان برای حفاری چاه های نفت و گاز طبیعی است.اگرچه هزینه به طور کلی بیشتر است ، این نوع تحمل می تواند بیشترین سو abuse استفاده را تحمل کند.یاتاقان های غلتکی داخل مخروط با یک بوش شناور تعویض می شوند.این یاتاقان همچنین از چربی های دیگر روغن کاری شده و از بقایای بیرون آب بندی شده است.
بیت های تحمل اصطکاک به طور مکرر در برنامه های حفاری جهت دار استفاده می شود. به دلیل سایش بیشتر ساق پا ، درج های گیج برای محافظت بیشتر بر روی ساق قرار می گیرند.
بیت های تحمل ژورنال توسط سیستم طبقه بندی IADC از Tricones به راحتی قابل تشخیص است.شماره نهایی IADC 6 یا 7 خواهد بود. Six یک ژورنال مهر و موم شده بدون محافظ ساق و هفت با محافظ ساق است.
دکمه های دکمه ای در مقابلPDC
مزایای
* هزینه - در ابتدا سرمایه گذاری ارزان تر
* آسیب کمتر از ضربه - ضربه آسیب کمتری به ساختار برش می زند
* در سازندهای Hard Rock بهتر است - عملکرد شکستن یک دکمه در تشکیلات سنگ غیر همگن بهتر است.
* کنترل بیشتر بر روی بیت - در برنامه های حفاری جهت دار ، کنترل دکمه دکمه آسان تر است ، ارائه گشتاور کم ، انعطاف پذیری بیشتر در WOB و چهره ابزار با ثبات تر.
* طراحی بیت های دکمه ای سالها تجربه در تولید بیت های دکمه برای سازه های ساینده و دشوار پیشگام بوده است.
*** توجه: بیت های دکمه ای به طور سنتی برای حفاری جهت دار استفاده می شوند زیرا قابلیت کنترل دارند.با این حال ، فناوری جدید باعث عملکرد بیت pdc شده است.
چرا؟
تأکید ویژه ای بر روی برش pdc و جنبه های طراحی بیت pdc شده است.
معایب
* مخروط های گمشده - از آنجا که تریکون ها قطعات متحرک دارند ، همیشه خطر از دست دادن یک مخروط در سوراخ وجود دارد.
* ROP پایین تر - عملکرد برشی یک بیت PDC کارآمدتر است و در نتیجه ROP بالاتر است.
* هزینه بالاتر برای هر پا - ROP پایین تر منجر به هزینه بیشتر برای هر پا می شود.بیت های PDC می توانند چندین بار تعمیر و اجرا شوند ، tricones نمی تواند.
* عمر کم بیت - Tricones باید بیشتر از بیت های مته PDC تعویض شود.
