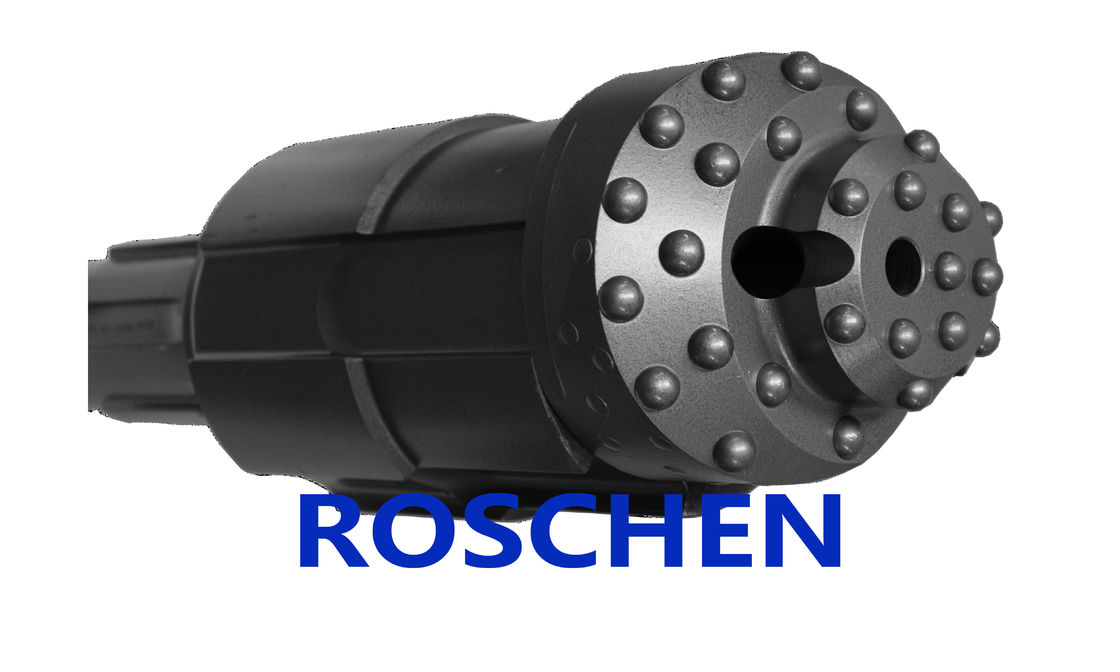

حفاری سنگین اضافی Tubex XL 165 مورد استفاده برای سیستم های پیشرفت پوشش
سیستم حفاری بیش از حد ODS SYSTEM
سیستم ODS روزچن یک سیستم حفاری Excentric Overburden دو بخشی اثبات شده است که برای حفاری همزمان و پوشش سوراخ ها ، از طریق شرایط ناپایدار زمین طراحی شده است.
ویژگی های اصلی:
1. برای اندازه های پوشش از قطر 114 میلی متر (4 1/2 ") تا 273 میلی متر (10" "قطر) طراحی ساده دو بخشی برای انتقال بهتر انرژی به Bit face
2. عملکرد مطلوب حفاری در شرایط ناپایدار زمین
3. اکسنتریک بیت را می توان به راحتی و به سرعت برای جایگزینی یا نوسازی حذف کرد
4. آرایش قفل "باز و بسته" در داخل نگهدارنده بیت بنابراین هیچ چیز نمی تواند مانع بسته شدن بیت خارج از مرکز شود
5- ODS Bit دارای یک طرح آزمایشی مثبت است که به راهنمایی Bit Excentric و ایجاد یک سوراخ صاف تر کمک می کند
| مشخصات سیستم ODEX | |||||||||
| سیستم پوشش غیر عادی (سیستم حفاری سنگین بیش از حد) | |||||||||
| تایپ کنید | پوشش Recom. اندازه (میلی متر) | Min Inner Dia.of کفش محافظ Dia (mm) D | تغییر اندازه Dia (میلی متر) C | DTH HAMMER | لوله مته | قسمت شماره * | |||
| حداکثر OOD (A) | Min.ID (B) | رشته اتصال | OD (میلی متر) | آچار تخت (میلی متر) | |||||
| ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8 "Reg | 76 | 65 | ODEX90-DHD |
| COP32 | ODEX90-COP | ||||||||
| QL30 | ODEX90-QL30 | ||||||||
| ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8 "Reg | 76 | 65 | ODEX115-DHD |
| COP44 | ODEX115-COP | ||||||||
| SD4 | ODEX115-SD4 | ||||||||
| QL40 | ODEX115-QL40 | ||||||||
| ماموریت 40 | ODEX115-M40 | ||||||||
| ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8 "Reg | 89 | 65 | ODEX140-DHD |
| COP54 | ODEX140-COP | ||||||||
| SD5 | ODEX140-SD4 | ||||||||
| QL50 | ODEX140-QL50 | ||||||||
| ماموریت 50 | ODEX140-M50 | ||||||||
| ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX165-DHD |
| COP64 | ODEX165-COP | ||||||||
| SD6 | ODEX165-SD6 | ||||||||
| QL60 | ODEX165-QL60 | ||||||||
| ماموریت 60 | ODEX165-M60 | ||||||||
| ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX190-DHD |
| COP64 | ODEX190-COP | ||||||||
| SD6 | ODEX190-SD6 | ||||||||
| QL60 | ODEX190-QL60 | ||||||||
| ماموریت 60 | ODEX190-M60 | ||||||||
| ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2 "Reg | 114 | 95 | ODEX240-DHD |
| COP84 | ODEX240-COP | ||||||||
| SD8 | ODEX240-SD8 | ||||||||
| QL80 | ODEX240-QL80 | ||||||||
| ماموریت 80 | ODEX240-M80 | ||||||||
| ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2 "Reg | 114 | 95 | ODEX280-SD |
| Numa100 | ODEX280-NU | ||||||||
* سیستم کامل شامل دارنده بیت ، بیت غیر عادی و پین های قفل است.سایر سبک های ساق در صورت درخواست موجود است
ODS یک سیستم حفاری سنگین خارج از مرکز دو بخشی است که برای نصب همزمان پوسته ها برای پشتیبانی از شرایط ناپایدار زمین طراحی شده است.
نگهدارنده بیت به همان روشی که بیت دکمه معمولی است در چکش نصب می شود.
بیت دکمه خارج از مرکز با استفاده از یک آرایش دوتایی "Seloc" که می تواند در صورت نیاز مجدد یا مجدداً مجدد بیت ، خارج شود ، در نگهدارنده بیت قفل شده است.
ROSCHEN فقط پوسته های رزوه دار را تأمین می کند اما در صورت نیاز به جا گذاشتن پوشش در سوراخ ، سیستم می تواند با پوسته های جوش داده شده ارزان تر نیز استفاده شود.
هنگامی که سیستم ODS تا عمق لازم حفاری شد ، بیت خارج از مرکز را می توان با کشیدن در برابر کفش محفظه و ضد چرخش 180 درجه ، به موقعیت متحدالمرکز خود بست و سیستم کامل از محفظه خارج شد.
در صورت لزوم ، می توان با استفاده از یک بیت دکمه معمولی با قطر برابر اندازه سیستم ، روی سنگ جامد را سوراخ کرد.
مهم است که اطمینان حاصل کنید که یک تثبیت کننده در ابعاد صحیح مستقیماً در پشت چکش قرار گرفته است.
ROSCHEN مجموعه ای از نگهدارنده های بیت ، بیت های غیر عادی ، کفش های پوسته و تثبیت کننده ها را برای همراهی با سیستم های حفاری ODS ما تولید می کند.برای کسب اطلاعات بیشتر در مورد محصول ، لطفاً با بروشورهای فروش فنی ما مشورت کنید یا برای راهنمایی با تیم فروش ما تماس بگیرید.
