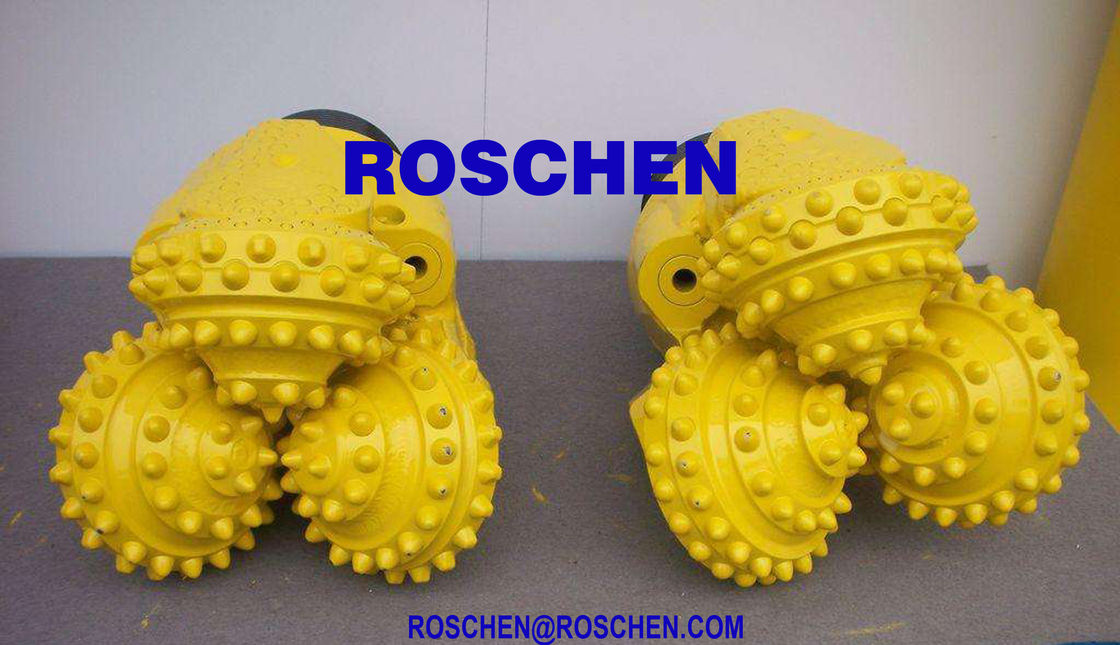

12 1/4 اینچ مهر و موم شده بلبرینگ TCI Tricone Roller Bit برای حفاری چاه
مهر و موم شده بلبرینگ TCI Tricone Roller Bit برای حفاری چاه
Tricone Bit یا Roller Bit نامیده می شود ، پرکاربردترین ابزار حفاری دوار برای حفاری و استخراج چاه آب ، و ابزار حفاری HDD (افقی جهت دار) است.دندانهای برش به طور متناوب هنگامی که باریکه مخروط کار می کند ، پایین چاه را لمس می کنند ، گشتاور سنگ شکنی کوچک است ، سطح تماس بین دندان های برش و کف چاه کوچک است ، فشار بالاتر است و آسان است برای ورود به لایه. طول کل تیغه کار زیاد است ، بنابراین سایش را کاهش می دهد.برای سازه های مختلف از سنگ نرم تا سنگ سخت مناسب است.
شرح بیت های Tricone:
(1) ساختار برش این بیت سنگ tricone سری:
دوام درج کاربید تنگستن ممتاز با فرمول های جدید و تکنیک های جدید برای بیت درج شده بهبود می یابد. مقاومت در برابر سایش دندان با کاربید تنگستن ممتاز که روی سطوح دندان برای جوش دندان فولادی افزایش می یابد ، افزایش می یابد.
(2) ساختار سنج این بیت سنگ tricone سری:
محافظت از چند گیج با تراشگرهای سنج روی درزهای پاشنه و گیج روی سطح سنجنده مخروط ، درج های کاربید تنگستن و ایجاد جلوی سخت روی بند پیراهن قابلیت نگهداری سنج و عمر تحمل را افزایش می دهد.
(3) ساختار تحمل این سری بیت سنگ tricone:
یاتاقان با دقت بالا با دو صورت رانش.توپ ها مخروط را قفل می کنند. سطح سخت بلبرینگ شنیده شده است.یاتاقان مخروطی منبت کاری شده با آلیاژ کاهنده اصطکاک و سپس با روکش نقره.مقاومت در برابر سایش و مقاومت در برابر یاتاقان بهبود یافته و برای سرعت چرخش بالا مناسب است.
(4) مهر و موم و باریک این سری بیت سنگ tricone:
بسته پیشرفته مهر و موم فلزی از دو صندلی فلزی و دو انرژی دهنده الاستیک تشکیل شده است.انرژی دهنده های فشرده اطمینان حاصل می کنند که تماس خوب با دو سطح آب بندی حلقه های فلزی توسط نیروی الاستیک حفظ می شود و به مهر و موم تحمل می رسند.در حفاری ، مهر و موم فلزی نسبتاً پویا است و انرژی دهنده ها ایستا هستند.این قابلیت اطمینان و دوام مهر و موم بلبرینگ را بهبود می بخشد.سیستم جبران کننده فشار و گریس پیشرفته می تواند قابلیت اطمینان روانکاری را تا حد زیادی افزایش دهد.
ویژگی های بیت های Tricone:
(1) کد IADC: 417 427 437 517 527 537 617 627 637 737 837 832 415 425 435 435 445 525 625 635 416 427 436 446 447 516 526 537 547 516 536 536 535، 637، 642، 737، 742، 745، 835، 837 ، 842.
(2) اندازه ها: از 6 1/4 "تا 12 1/4"
(3) نوع تحمل: یاطاقان مهر و موم شده و یاطاقان بدون مهر و موم
(4) سازند یا لایه: سازه نرم ، متوسط نرم ، سخت ، متوسط سخت ، بسیار سخت
کد IADC:
| کد IADC | WOB | دور در دقیقه | کاربرد |
| (KN / میلی متر) | (دور در دقیقه) | ||
| 437/447/435 | 0.35-0.9 | 240-70 | سازه های بسیار نرم با مقاومت فشاری کم و توانایی حفاری بالا ، مانند خاک رس ، گل سنگ ، گچ ، گچ ، نمک ، سنگ آهک نرم |
| 517/527/515 | 0.35-1.0 | 220-60 | سازندهای نرم با مقاومت فشاری کم و توانایی حفاری بالا ، مانند گل سنگ ، گچ ، نمک ، سنگ آهک نرم |
| 537/547/535 | 0.45-1.0 | 220-50 | سازندهای نرم تا متوسط با مقاومت فشاری کم ، مانند لرزش متوسط ، نرم ، سنگ آهک نرم متوسط ، ماسه سنگ نرم متوسط ، تشکیل متوسط با لایه های متوسط و ساینده |
| 617/615 | 0.45-1.1 | 200-50 | سازند سخت متوسط با مقاومت فشاری بالا ، مانند شیل سخت ، سنگ آهک ، ماسه سنگ ، دولومیت |
| 637/635 | 0.5-1.1 | 180-40 | سازند سخت با مقاومت فشاری بالا مانند سنگ آهک ، ماسه سنگ ، دولومیت ، گچ سخت ، سنگ مرمر |
| توجه: از حد مجاز WOB و RRPM نباید به طور همزمان استفاده شود | |||
| پین موضوع: | ||
| قطر بیت | پین API | |
| (اینچ) | (میلی متر) | |
| 6 1/4 "~ 6 3/4" | 171 15 159 | 3 1/2 " |
| 7 1/2 "~ 9 1/2" | 1901 ~ 241 | 4 1/2 " |
| 9 5/8 "~ 12 1/4" | 311 24 245 | 6 5/8 " |
نحوه خواندن کد IADC:
