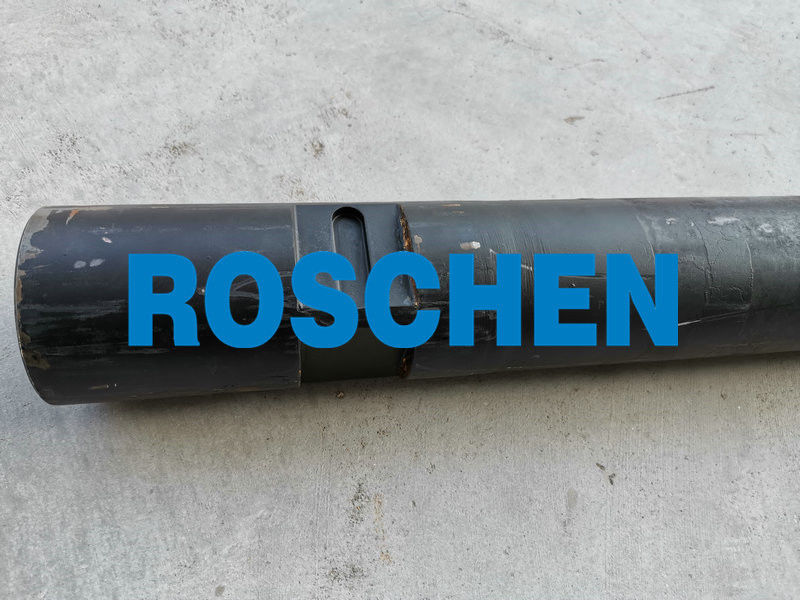

N80 API Threading Drill Rod 4 1/2 اینچ لوله حفاری برای حفاری چاه آب
مقدمه
لوله مته بخشی از رشته اصلی دریل است.رشته مته از هر دو لوله مته و مونتاژ سوراخ پایین (BHA) تشکیل شده است ، که قسمت لوله ای نزدیک به بیت است.BHA از لوله مته سنگین دیواری ضخیم تر (HWDP) و یقه های مته ساخته می شود ، که قطر خارج بیشتری دارند و وزن کمی را برای مته و سختی به مونتاژ حفاری فراهم می کنند.سایر اجزای BHA می تواند شامل یک موتور گل و لای ، اندازه گیری دستگاه حفر (MWD) ، تثبیت کننده ها و ابزارهای مختلف نرم افزاری مخصوص سوراخ کردن باشد.ساقه مته شامل کل رشته مته ، به علاوه کلی است که چرخش و گشتاور را به لوله مته در قسمت بالا منتقل می کند.
ویژگی ها + گزینه ها:
Roschen علاوه بر فرایندهای تولید استاندارد که در آن مشتری مورد نیاز است ، قادر به انجام باند محکم ، روکش داخلی ، رول سرد موضوع و ساختن و شکستن با بالاترین کیفیت استاندارد است.
ابزار مشترک ایجاد و ایجاد:
کارخانه و شکستن کارخانه با روشی کنترل شده از قوام محصول اطمینان می یابداین کمک می کند تا صرفه جویی در وقت و هزینه های دکلره شده و در عین حال خطر ابتلا به سوء رفتار و خرابی دکل را کاهش دهید.
حفاظت از سطح:
روکش فسفات در کلیه نخ ها و شانه های مهر و موم شده اتصالات برای بهبود ضد زنگ زدگی و خوردگی اعمال می شود.
Roschen می تواند با توجه به نیاز مشتری ، پوشش پلاستیکی داخلی را تأمین کند.این پوشش برای جلوگیری از خوردگی لایه محافظی را در ID لوله تشکیل می دهد و به این ترتیب طول عمر لوله را در محیط حفاری افزایش می دهد.
مقاومت در برابر افزایش یافته:
نورد سرد ریشه های رشته اثرات مفیدی را برای بهبود مقاومت در برابر خستگی اتصالات با به حداقل رساندن شروع ترک نشان داده است.
ارتباط با شلوار شیرین با عملکرد بالا:
Roschen اتصالات دو شانه سری RS-DS و RS-MT را ارائه می دهد که از نیازهای چاههای عمیق ، گسترش یافته و چالش برانگیز با ظرفیت چرخشی بیشتر ، اتصالات API معمولی را بهتر می کند.
افزایش طول عمر لوله مته:
اتصال باند بر روی اتصالات ابزار یا پد سایش باعث افزایش طول عمر لوله مته می شود.این می تواند در چندین تنظیمات متناسب با نیاز مشتری اعمال شود.اتصال باند تحت شرایطی که از نزدیک کنترل می شود و در نتیجه یک سطح تخلخل یکنواخت ، کم و مقاومت در برابر سایش اعمال می شود.
Roschen مجاز به استفاده از محصولات ثابت شده اتصال سخت بازار از جمله ARNCO 100XT / 300XT ، Tuboscope TCS8000 / TCSTI ، Duraband NC ، Tuffband NC و Castolin OTW 12 است.
اتصالات ابزار اضافی را می توان در لوله مته Roschen درج کرد تا فضای تراش را افزایش دهد تا چندین اتصال به اتصالات ارائه شود.
Roschen متالورژی ویژه مهندسی شده را برای اتصالات و لوله های ابزار خود انتخاب کرده است.اتصالات ابزار از جنس فولاد AISI 4137H با افزایش سختی می باشد که به یک ساختار بسیار یکنواخت و خواص مکانیکی بسیار عالی از طریق مقطع اتصال ابزار کمک می کند.
کلیه لوله های Roschen توسط شرکت تیانجین لوله (TPCO) تهیه می شود که تولید کننده لوله های لوله ای بدون درز با امکانات مدرن و مدرن است.TPCO لوله های سبز را مطابق شیمی Roschen تولید می کند و سپس لوله ها در کارخانه تصفیه حرارت Roschen's Austenitized ، Quenched و Tempered می شوند.تمام آزمایش های مکانیکی در آزمایشگاه خود ما در محل انجام می شود.
جدول درجه لوله تمیز روچن:
مشخصات | مقطع تحصیلی | قدرت بازده | مقاومت کششی | الونگ | سختی | شارپی | NACE | ابزار | ||||||
حداقل | MAX | حداقل | MAX | بخش | MAX | Temp Minavg Single | مشترک | |||||||
psi | psi | psi | psi | ٪ | HRC | درجه فارنهایت | ft-lb | ft-lb | REQ'D | ٪ SYMS | ||||
خواص مکانیکی مته لوله مته | ||||||||||||||
API 5RS | عمومی | E-75 | 75000 | 105000 | 100000 | - | API | - | اتاق | 40 | 35 | نه | - | API |
استفاده کنید | ایکس 95 | 95000 | 125000 | 105000 | - | API | - | اتاق | 40 | 35 | نه | - | API | |
ج-105 | 105000 | 135000 | 115000 | - | API | - | اتاق | 40 | 35 | نه | - | API | ||
5-135 | 135000 | 165000 | 145000 | - | API | - | اتاق | 40 | 35 | نه | - | API | ||
روزچن | ترش | RS M-CY95 | 95000 | 110000 | 105000 | 130000 | 17 دقیقه | 25 | اتاق | 59 | 59 | نه | - | CY |
سلسله | سرویس | RS M-CY105 | 105000 | 120000 | 115000 | 140000 | 17 دقیقه | 28 | اتاق | 59 | 59 | نه | - | CY |
SS-95 (IRP) | 95000 | 110000 | 105000 | 130000 | 17 دقیقه | 25 | اتاق | 59 | 59 | آره | 85 | ss | ||
SS-105 (IRP) | 105000 | 120000 | 115000 | 140000 | 17 دقیقه | 25 | اتاق | 59 | 59 | آره | 85 | ss | ||
بالا | R-140 | 14000 | 160000 | 150000 | - | API | - | اتاق | 40 | 35 | نه | - | API | |
استحکام - قدرت | V-150 | 150000 | 165000 | 160000 | - | API | - | اتاق | 40 | 35 | نه | - | API | |
ویژگی های فنی مکانیکی مشترک | ||||||||||||||
API 5RS | عمومی | API | 120000 | - | 140000 | - | API | - | اتاق | 40 | 35 | نه | - | - |
روزچن | استفاده کنید | DS | 130000 | - | 140000 | - | API | - | اتاق | 40 | 35 | نه | - | - |
سلسله | MT | 130000 | - | 140000 | - | API | - | اتاق | 40 | 35 | نه | - | - | |
ترش | CY | 110000 | 125000 | 125000 | 145000 | 15 دقیقه | 30 | اتاق | 66 | 66 | نه | - | - | |
سرویس | SS | 110000 | 125000 | 125000 | 145000 | 15 دقیقه | 30 | اتاق | 66 | 66 | آره | 65 | - |
تست ضربه چارپی در نمونه اندازه کامل
٪ SYMS طبق روش تست NACE TM-01 77 A
نمرات فولادی با استحکام بالا ROSCHEN RS-140 و RS-150 درجه خاصی از مواد هستند که برای کاربردهایی که نیاز به استحکام بالاتری در محیط های حفاری شدید دارند استفاده می شوند.
نمرات فولادی با استحکام بالا با مواد شیمیایی ویژه و فرآیندهای تولید بسیار کنترل شده ساخته می شوند.این مواد را می توان در اندازه های استاندارد API و همچنین تنظیمات سفارشی برای برآورده کردن نیازهای مشتری مختلف تولید کرد.
امکانات:
• مهندسی و آزمایش شده برای عملکرد استثنایی
• فرآیندهای تولید کاملاً کنترل شده
• افزایش قابل توجه استحکامات کششی و پیچشی
• مقاومت در برابر خستگی بهبود یافته است
• تنظیمات قابل تنظیم
پارامترهای فنی:
مقطع تحصیلی | قدرت بازده (PSI) | قدرت نهایی (PSI) | اثر چارپی |
حداقل | حداقل | (ft-Ibs) متوسط ، 10x7.5 در دمای 20 درجه سانتی گراد | |
RS-140 | 140000 | 150000 | 59 |
RS-150 | 150000 | 160000 | 59 |
