یقه مته صاف
تعریف یقه مته

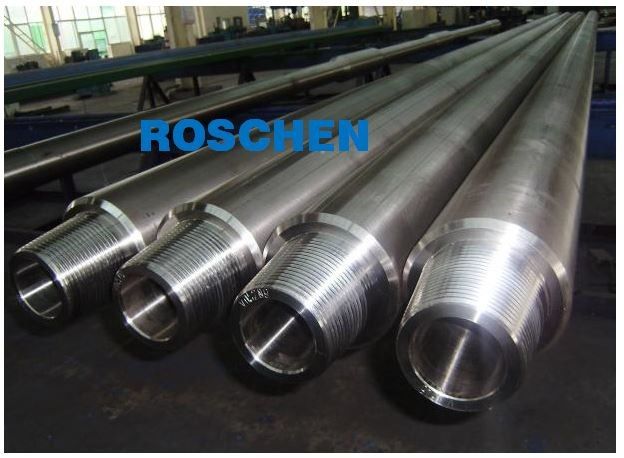

یقه مته وسیله ای است که در پایین ترین قسمت یک رشته مته ، بخش مهمی از مجموعه سوراخ پایین (BHA) استفاده می شود.برای اعمال وزن بر روی مته همیشه یک لوله با دیواره ضخیم بسیار است.به طور معمول ، یقه مته در هر دو سر نخ می شود ، از یک طرف نر و از طرف دیگر ماده.به غیر از ضخامت به عنوان یک ویژگی خاص ، یقه مته دارای ویژگی های منحصر به فرد دیگر ، گرانش ، سفتی و غیره است.
یقه مته ROSCHEN
ROSCHEN یک تولید کننده و عرضه کننده پیشرو در محصولات نفت و گاز با کیفیت بالا و قیمت رقابتی است.ROSCHEN عمدتا محصولاتی مانند لوله ، روکش ، لوله های مته ، یقه های مته و غیره را ارائه می دهد.
یقه مته TenakisHydril Slick 3.125 "x 20.046" WT23 Range 2
| مشخصات | ابزار مشترک/مشخصات اتصال | ||||
| OD اسمی | 3 1/8 اینچ (3.125 اینچ) | ارتباط | WT23 | نسبت خم شدن استرس | 1.68 |
| شناسه اسمی | 1 1/2 اینچ (1.5 اینچ) | OD | 3 1/8 اینچ (3.125 اینچ) | شناسه | 1 1/2 اینچ (1.5 اینچ) |
| درجه فولاد | AISI 4145H اصلاح شده است | وزن تنظیم شده | 20.05 پوند/فوت | طول متوسط | 31.50 فوت |
| وزن اسمی دیوار | 20.046# | استحکام کششی | 387000 پوند | قدرت پیچشی | 10400 پوند/فوت |
| ضخامت اسمی دیوار | 0.813 " | حداقل گشتاور تشکیل دهنده | 2200Ib/ft | حداکثر گشتاور تشکیل دهنده | 8300 پوند/فوت |
| اندازه رانش | 1 3/8 اینچ (1.375 اینچ) | ظرفیت سیال | 0.307 گالن/فوت | جایگاه آسانسور | N/A |
| IPC | هیچ یک | معیارهای بازرسی | NS-2 | جابجایی سیال | |
| طول پین | n/a | ||||
| طول جعبه | n/a | ||||
| میانگین وزن در هر مفصل | 630 پوند (286 کیلوگرم) | ||||
| معیارهای تولید | API Spec7-2/ FPUK NS-1 | ||||
| ظرفیت یقه مته | |||||
| بدن سطح مقطع (in²) | 5.903 | ||||
| منطقه مقطع OD (in²) | 7.67 | ||||
| شناسه منطقه مقطع (in²) | 1.767 | ||||
| مدول بخش (in³) | 2.837 | ||||
| مدول بخش قطبی (in³) | 5.674 | ||||
| Moment of Intertia (in4) | 4.43 | ||||
| لحظه قطبی اینرسی (in4) | 8.87 | ||||
Grant Prideco Slick Drill Collar 3.125 ”20.07” HT PAC Range 2
| مشخصات | ابزار مشترک/مشخصات اتصال | ||||
| OD اسمی | 3 1/8 اینچ (3.125 اینچ) | ارتباط | HT PAC | نسبت خم شدن استرس | 2.418 |
| شناسه اسمی | 1 1/2 اینچ (1.5 اینچ) | OD | 3 1/8 اینچ (3.125 اینچ) | شناسه | 1 1/2 اینچ (1.5 اینچ) |
| درجه فولاد | AISI 4145H اصلاح شده است | وزن تنظیم شده | 20.07 پوند/فوت | طول متوسط | 31.50 فوت |
| وزن اسمی دیوار | 20.07# | استحکام کششی | 244200 پوند | قدرت پیچشی | 7800 پوند/فوت |
| ضخامت اسمی دیوار | 0.813 " | حداقل گشتاور تشکیل دهنده | 3100Ib/ft | حداکثر گشتاور تشکیل دهنده | 4700 پوند/فوت |
| اندازه رانش | 1 3/8 اینچ (1.375 اینچ) | ظرفیت سیال | 0.09 گالن/فوت | جابجایی سیال | 0.31 گالن/فوت |
| IPC | هیچ یک | معیارهای بازرسی | NS-2 | ||
| طول پین | n/a | ||||
| طول جعبه | n/a | ||||
| میانگین وزن در هر مفصل | 622 پوند (283 کیلوگرم) | ||||
| معیارهای تولید | API Spec7-2/ FPUK NS-1 | ||||
| ظرفیت یقه مته | |||||
| بدن سطح مقطع (in²) | 5.903 | ||||
| منطقه مقطع OD (in²) | 7.67 | ||||
| شناسه منطقه مقطع (in²) | 1.767 | ||||
| مدول بخش (in³) | 2.837 | ||||
| مدول بخش قطبی (in³) | 5.674 | ||||
| Moment of Intertia (in4) | 4.43 | ||||
| لحظه قطبی اینرسی (in4) | 8.87 | ||||
یقه مته TenarisHydril Slick 3.325 "x 22.20" WT26 Range 2
| مشخصات | ابزار مشترک/مشخصات اتصال | ||||
| OD اسمی | 3 3/8 اینچ (3.375 اینچ) | ارتباط | WT26 | نسبت خم شدن استرس | 1.71 |
| شناسه اسمی | 1 3/4 اینچ (1.75 اینچ) | OD | 3 3/8 اینچ (3.375 اینچ) | شناسه | 1 3/4 اینچ (1.75 اینچ) |
| درجه فولاد | AISI 4145H اصلاح شده است | وزن تنظیم شده | 22.22 پوند/فوت | طول متوسط | 31.50 فوت |
| وزن اسمی دیوار | 22.20# | استحکام کششی | 416000 پوند | قدرت پیچشی | 13200 پوند/فوت |
| ضخامت اسمی دیوار | حداقل گشتاور تشکیل دهنده | 2800Ib/ft | حداکثر گشتاور تشکیل دهنده | 9800 پوند/فوت | |
| اندازه رانش | 1 3/8 اینچ (1.375 اینچ) | ظرفیت سیال | جابجایی سیال | ||
| IPC | هیچ یک | معیارهای بازرسی | NS-2 | جایگاه آسانسور | N/A |
| طول پین | n/a | ||||
| طول جعبه | n/a | ||||
| میانگین وزن در هر مفصل | 700 پوند (318 کیلوگرم) | ||||
| معیارهای تولید | API Spec7 | ||||
| ظرفیت یقه مته | |||||
| بدن سطح مقطع (in²) | |||||
| منطقه مقطع OD (in²) | |||||
| شناسه منطقه مقطع (in²) | |||||
| مدول بخش (in³) | |||||
| مدول بخش قطبی (in³) | |||||
| Moment of Intertia (in4) | |||||
| لحظه قطبی اینرسی (in4) | |||||
یقه متل InterDril Slick 4.125 اینچ * 35.61 پوند/فوت NC31 محدوده 2
| مشخصات | ابزار مشترک/مشخصات اتصال | ||||
| OD اسمی | 4 1/8 اینچ (4.125 اینچ) | ارتباط | NC31 | نسبت خم شدن استرس | 2.44 |
| شناسه اسمی | 2 "(2") | OD | 4 1/8 اینچ (4.125 اینچ) | شناسه | 2 "(2") |
| درجه فولاد | AISI 4145H اصلاح شده است | وزن تنظیم شده | 35.61 پوند/فوت | طول متوسط | 31.0 فوت |
| وزن اسمی دیوار | 22.20# | استحکام کششی | 495000 پوند | قدرت پیچشی | 13200 پوند/فوت |
| ضخامت اسمی دیوار | حداقل گشتاور تشکیل دهنده | 5400Ib/ft | حداکثر گشتاور تشکیل دهنده | 7100 پوند/فوت | |
| اندازه رانش | 1 7/8 اینچ (1.625 اینچ) | ظرفیت سیال | جابجایی سیال | 0.531 پوند/فوت | |
| IPC | هیچ یک | معیارهای بازرسی | NS-2 | ||
| طول پین | n/a | ||||
| طول جعبه | n/a | ||||
| میانگین وزن در هر مفصل | 1104 پوند (502 کیلوگرم) | ||||
| معیارهای تولید | API Spec7 | ||||
| ظرفیت یقه مته | |||||
| بدن سطح مقطع (in²) | 6.51 | ||||
| منطقه مقطع OD (in²) | |||||
| شناسه منطقه مقطع (in²) | |||||
| مدول بخش (in³) | |||||
| مدول بخش قطبی (in³) | |||||
| Moment of Intertia (in4) | |||||
| لحظه قطبی اینرسی (in4) | |||||
ما یقه های مته از 5 تا 32 فوت ، با قطر 3-1/8 "تا 11" داریم.یقه های مته ما از فولاد آلیاژی درجه یک AISI4145H ساخته شده است.این یقه های مته به طور کامل گرم می شوند ، خنک می شوند و خنک کننده آب اندازه گیری می شود تا مقاومت و فشرده سازی بالایی را تحمل کند.بازرسی دقیق مکانیکی روی یقه های مته اعمال می شود تا مطمئن شوید که همه یقه های مته می توانند الزامات مشخصات API m7-1 را برآورده کنند.
ما سالهاست یقه مته می سازیم ، بنابراین مطمئن هستیم که یقه های مته ما خواسته های شما را برآورده می کند یا حتی فراتر از آن.ما همیشه آماده ارائه یقه مته با بهترین کیفیت و همچنین خدمات حرفه ای و همه جانبه خود هستیم.
