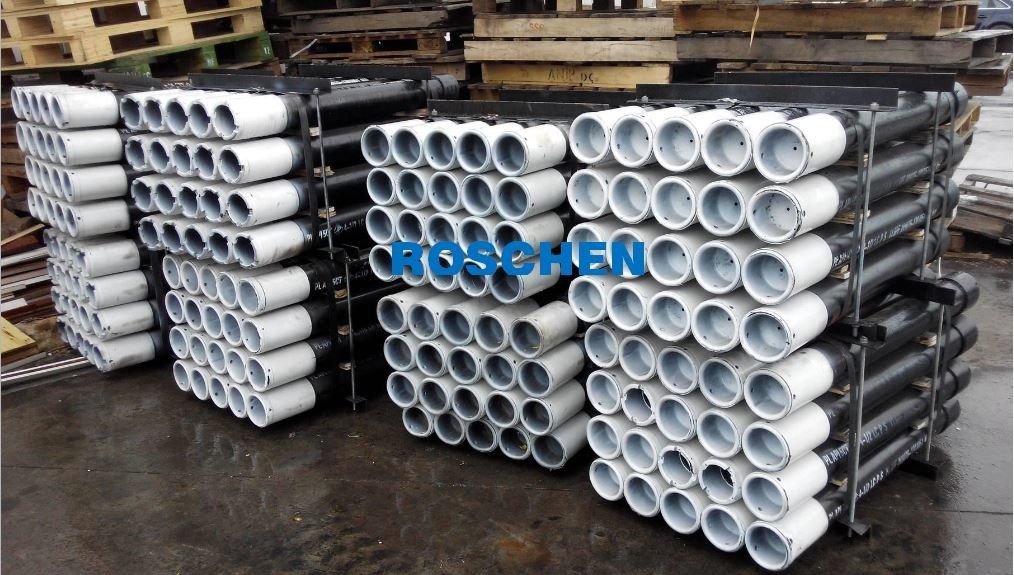

لوله های پوششی و لوله های ناراحت کننده
لوله پوششی به ندرت لوله محصول است و به سادگی برای ایجاد سوراخ استفاده می شود.این نوع لوله بیشتر برای محافظت از خطوط برق در فواصل کوتاه استفاده می شود.لوله محفظه ممکن است به صورت چند قسمتی نصب شود و بلافاصله قبل از نصب به هم جوش داده شود یا رزوه شود.
قطر لوله های پوششی معمولاً بین 4 تا 55 اینچ قطر است، اگرچه نصب موفقیت آمیزی از لوله های پوششی به قطر 150 اینچ وجود داشته است.
1.315 X 1.80 پوند بر فوت Multiseal ROS-PS-8
| مشخصات | ||
| لوله اسمی OD | 1.315 اینچ | |
| اندازه دریفت | 0.955 اینچ | |
| درجه فولاد | L-80 | |
| وزن اسمی | 1.80 پوند بر فوت | |
| ضخامت اسمی دیوار | 0.133 اینچ | |
| شناسه اسمی | 1.049" | |
| طول اتصال | پین LP-Length LB-Length Box حداقل LB=LP-0.18" |
|
| اتصال از دست دادن | 2.23 اینچ | |
| معیارهای تولید | API 5CT | |
| ظرفیت های لوله | ||
| قدرت عملکرد بدن | 40000 پوند | 178 کیلونیوتن |
| API Collapse | 14550 psi | 1003 بار |
| بازده داخلی | 14160psi | 977 بار |
| قدرت مشترک | 45600 پوند | 203 کیلونیوتن |
| مشخصات اتصال | |||
| ارتباط | ROS-PS-8 | سازگار با | 1 اینچ Hyd CS |
| OD | 1.552 اینچ | شناسه | 0.970 اینچ |
| طول اتصال | 2.4 اینچ | کمترین | |
| 3.24 اینچ | استاندارد | 1 تکرار | |
| 4.08 اینچ | نوع 2 | 2 برش مجدد | |
| 4.92 اینچ | نوع 3 | 3 برش مجدد | |
| حداقل گشتاور آرایش | 400 پوند بر فوت | 540 نیوتن متر | |
| گشتاور بهینه آرایش | 450 پوند بر فوت | 610 نیوتن متر | |
| حداکثر گشتاور آرایش | 500 پوند بر فوت | 680 نیوتن متر | |
| راندمان کششی اتصال | 114% | معیارهای بازرسی | API5A5، API 5CT |
1.660 اینچ X 3.02 پوند بر فوت Hydril CS
| مشخصات | ||
| لوله اسمی OD | 1.66 اینچ | |
| اندازه دریفت | 1.184" | |
| درجه فولاد | L-80 | |
| وزن اسمی | 3.02 پوند بر فوت | |
| ضخامت اسمی دیوار | 0.191" | |
| شناسه اسمی | 1.278 اینچ | |
| طول اتصال | ||
| اتصال از دست دادن | 2.22 اینچ | |
| معیارهای تولید | API 5CT | |
| ظرفیت های لوله | ||
| قدرت عملکرد بدن | 71000 پوند | 316 کیلونیوتن |
| API Collapse | 16290 psi | 1123 بار |
| بازده داخلی | 16110 psi | 1111 بار |
| قدرت مشترک | 71000 پوند | 316 کیلونیوتن |
| مشخصات اتصال | |||
| ارتباط | 1 1/4 اینچ Hydril CS | سازگار با | 1.66 اینچ ROS-PS-8 |
| OD | 1.927 اینچ | شناسه | 1.218 اینچ |
| طول اتصال | کمترین | ||
| استاندارد | 1 تکرار | ||
| نوع 2 | 2 برش مجدد | ||
| نوع 3 | 3 برش مجدد | ||
| حداقل گشتاور آرایش | 600 پوند بر فوت | 810 نیوتن متر | |
| گشتاور بهینه آرایش | 700 پوند بر فوت | 946 نیوتن متر | |
| حداکثر گشتاور آرایش | 800 پوند بر فوت | 1081 نیوتن متر | |
| راندمان کششی اتصال | 100% | معیارهای بازرسی | API 5A5، API 5CT |
1.900 اینچ X 3.64 پوند بر فوت ROS Multiseal PS-8
| مشخصات | ||
| لوله اسمی OD | 1.9 اینچ | |
| اندازه دریفت | 1.286 اینچ | |
| درجه فولاد | L-80 | |
| وزن اسمی | 3.64 پوند بر فوت | |
| ضخامت اسمی دیوار | 0.2 اینچ | |
| شناسه اسمی | 1.5 اینچ | |
| طول اتصال | پین LP-Length LB-Length Box حداقل LB=LP-0.21" |
|
| اتصال از دست دادن | 2.23 اینچ | |
| معیارهای تولید | API 5CT | |
| ظرفیت های لوله | ||
| قدرت عملکرد بدن | 85000 پوند | 379 کیلونیوتن |
| API Collapse | 15070 psi | 1039 بار |
| بازده داخلی | 14740 psi | 1017 بار |
| قدرت مشترک | 86000 پوند | 383 کیلونیوتن |
| مشخصات اتصال | |||
| ارتباط | ROS-PS-8 | سازگار با | 1 1/2 اینچ Hyd CS |
| OD | 2.162" | شناسه | 1.440 اینچ |
| طول اتصال | 2.43 اینچ | کمترین | |
| 3.27 اینچ | استاندارد | 1 تکرار | |
| 4.11 اینچ | نوع 2 | 2 برش مجدد | |
| 4.95 اینچ | نوع 3 | 3 برش مجدد | |
| حداقل گشتاور آرایش | 800 پوند بر فوت | 1085 نیوتن متر | |
| گشتاور بهینه آرایش | 900 پوند بر فوت | 1220 نیوتن متر | |
| حداکثر گشتاور آرایش | 1000 پوند بر فوت | 1360 نیوتن متر | |
| راندمان کششی اتصال | 101% | معیارهای بازرسی | API 5A5، API 5CT |
2.375 X 5.95 پوند بر فوت ROS Multiseal PS-6
| مشخصات | ||
| لوله اسمی OD | 2 3/8 اینچ | |
| اندازه دریفت | 1.773 اینچ | |
| درجه فولاد | P-110 | |
| وزن اسمی | 5.95 پوند بر فوت | |
| ضخامت اسمی دیوار | 0.254 اینچ | |
| شناسه اسمی | 1.867 اینچ | |
| طول اتصال | پین LP-Length LB-Length Box حداقل LB=LP-0.24" |
|
| اتصال از دست دادن | 3.05 اینچ | |
| معیارهای تولید | API 5CT | |
| ظرفیت های لوله | ||
| قدرت عملکرد بدن | 186000 پوند | 828 کیلونیوتن |
| API Collapse | 21010 psi | 1449 بار |
| بازده داخلی | 20590 psi | 1420 بار |
| قدرت مشترک | 202500 پوند | 902 کیلونیوتن |
| مشخصات اتصال | |||
| ارتباط | ROS-PS-6 | سازگار با | 2 3/8 اینچ PH6 2 3/8 اینچ RPS6 2 3/8 اینچ BPS6 2 3/8 اینچ HIP-HD |
| OD | 2.906 اینچ | شناسه | 1.805 اینچ |
| طول اتصال | 3.34 اینچ | کمترین | |
| 4.44 اینچ | استاندارد | 1 تکرار | |
| 5.53 اینچ | نوع 2 | 2 برش مجدد | |
| 6.62 اینچ | نوع 3 | 3 برش مجدد | |
| حداقل گشتاور آرایش | 800 پوند بر فوت | 3660 نیوتن متر | |
| گشتاور بهینه آرایش | 900 پوند بر فوت | 4120 نیوتن متر | |
| حداکثر گشتاور آرایش | 1000 پوند بر فوت | 4580 نیوتن متر | |
| راندمان کششی اتصال | 101% | معیارهای بازرسی | API 5A5، API 5CT |
2.875 X 8.70 پوند بر فوت Hydril PSHW533
| مشخصات | ||
| لوله اسمی OD | 2 7/8 اینچ | |
| اندازه دریفت | 2.165" | |
| درجه فولاد | P-110 | |
| وزن اسمی | 8.7 پوند بر فوت | |
| ضخامت اسمی دیوار | 0.308 اینچ | |
| شناسه اسمی | 2.259" | |
| طول اتصال | ||
| اتصال از دست دادن | 3.64 اینچ | |
| معیارهای تولید | API 5CT | |
| ظرفیت های لوله | ||
| قدرت عملکرد بدن | 273000 پوند | 1215 کیلونیوتن |
| API Collapse | 21050 psi | 1450 بار |
| بازده داخلی | 20620 psi | 1422 بار |
| قدرت مشترک | 273000 پوند | 1215 کیلو نیوتن |
| مشخصات اتصال | |||
| ارتباط | 2 7/8 PSHW533 | سازگار با | PSH503 PSH553 PSH563 |
| OD | 3.328 اینچ | شناسه | 2.209" |
| طول اتصال | کمترین | ||
| استاندارد | 1 تکرار | ||
| نوع 2 | 2 برش مجدد | ||
| نوع 3 | 3 برش مجدد | ||
| حداقل گشتاور آرایش | 2500 پوند بر فوت | 3378 نیوتن متر | |
| گشتاور بهینه آرایش | 3000 پوند بر فوت | 4054 نیوتن متر | |
| حداکثر گشتاور آرایش | 4400 پوند بر فوت | 12259 نیوتن متر | |
| راندمان کششی اتصال | 100% | معیارهای بازرسی | API 5A5، API 5CT |
ROS Multiseal 3.500 X 12.95 پوند بر فوت
| مشخصات | ||
| لوله اسمی OD | 3.50 اینچ | |
| اندازه دریفت | 2.625 اینچ | |
| درجه فولاد | C-95SS | |
| وزن اسمی | 12.95 پوند بر فوت | |
| ضخامت اسمی دیوار | 0.375 اینچ | |
| شناسه اسمی | 2.750 اینچ | |
| طول اتصال | پین LP-Length LB-Length Box حداقل LB=LP-0.43" |
|
| اتصال از دست دادن | 3.35 اینچ | |
| معیارهای تولید | API 5CT | |
| ظرفیت های لوله | ||
| قدرت عملکرد بدن | 349800 پوند | 1556 کیلونیوتن |
| API Collapse | 18180 psi | 1254 بار |
| بازده داخلی | 17810 psi | 1228 بار |
| قدرت مشترک | 416260 پوند | 1852 کیلونیوتن |
| مشخصات اتصال | |||
| ارتباط | ROS-multiseal PS-6 | سازگار با | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4.313" | شناسه | 2.687 اینچ |
| طول اتصال | 3.77 اینچ | کمترین | |
| 5.03 اینچ | استاندارد | 1 تکرار | |
| 6.28 اینچ | نوع 2 | 2 برش مجدد | |
| 7.54 اینچ | نوع 3 | 3 برش مجدد | |
| حداقل گشتاور آرایش | 6400 پوند بر فوت | 8680 نیوتن متر | |
| گشتاور بهینه آرایش | 7200 پوند بر فوت | 9760 نیوتن متر | |
| حداکثر گشتاور آرایش | 8000 پوند بر فوت | 10850 نیوتن متر | |
| راندمان کششی اتصال | 119% | معیارهای بازرسی | API 5A5، API 5CT |
لوله Upset یک اتصال لوله بلند است که برای تسهیل استخراج نفت و گاز در چاه نصب می شود.به عنوان یک مجرا عمل می کند که از طریق آن مایعات یا گاز تولید شده از پایین به سطح منتقل می شود.اتصال لوله نسبتاً یک لوله تک طولی است که طول آن می تواند از 25 تا 30 فوت متغیر باشد. این طول ایده آل امکان تولید آسان را فراهم می کند زیرا اتصال لوله در هر دو طرف دارای رزوه هایی است و می تواند از طریق چاهی با هر عمقی عبور کند.مانند اکثر تجهیزات لوله، اتصالات لوله بر اساس شرایط زیرزمینی و سیالات، متناسب با نوع چاه خاصی طراحی شده اند.
