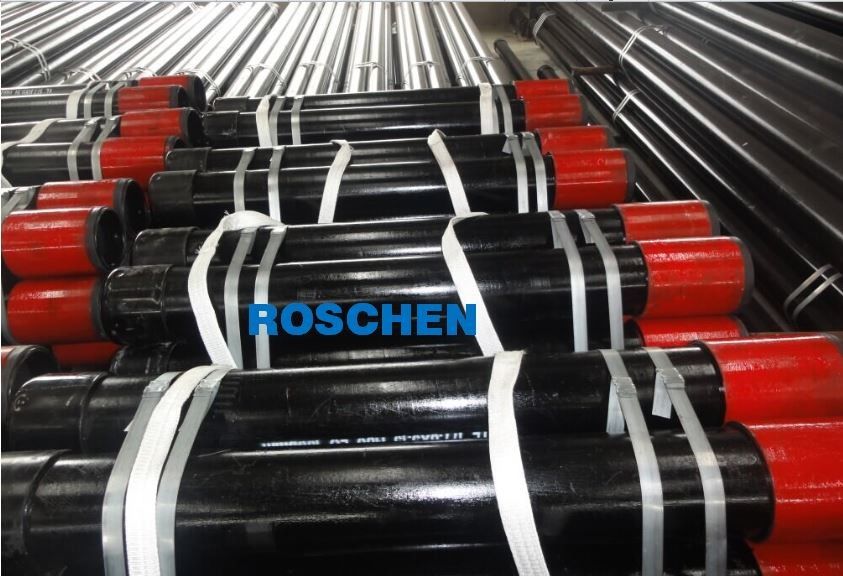

لوله کشی Upset یا لوله پوشش Upset
ناراحتی یک فرایند آهنگری است که باعث ضخیم شدن دیواره در انتهای لوله می شود.Upset Tubing (EUE) یک لوله بلند است که با اتصال در یک چاه نصب شده است تا استخراج نفت و گاز را تسهیل کند.اتصالات لوله بر اساس شرایط زیرزمینی و سیالات متناسب با نوع چاه خاصی طراحی شده اند.این به عنوان یک مجرا عمل می کند ، که از طریق آن مایعات یا گاز تولید شده از پایین به سطح منتقل می شود.اتصال لوله نسبتاً یک لوله طول است که طول آن از 25 تا 30 فوت متغیر است. این طول ایده آل امکان تولید آسان را فراهم می کند ، زیرا اتصال لوله با نخ هایی در دو طرف نصب شده است و می تواند از چاه هر عمقی عبور کند.
1.315 اینچ X 1.80 پوند/فوت TPS Multiseal PS-6
| مشخصات | ||
| OD لوله نامی | 3.50 اینچ | |
| اندازه رانش | 2.625 " | |
| درجه فولاد | L-80 | |
| وزن اسمی | 12.95 پوند/فوت | |
| ضخامت اسمی دیوار | 0.375 " | |
| شناسه اسمی | 2.750 " | |
| طول اتصال | LP-طول پین جعبه طول LB حداقل LB = LP-0.43 " |
|
| Connection Make Up Loss | 3.35 اینچ | |
| معیارهای تولید | API 5CT | |
| ظرفیت لوله ها | ||
| قدرت عملکرد بدن | 295000 پوند | 1314 کیلو نیوتن |
| API Collapse | psi 15310 | 1056 بار |
| بازده داخلی | 15000 psi | 1034 بار |
| قدرت مفصل | 351000 پوند | 1562 کیلو نیوتن |
| مشخصات اتصال | |||
| ارتباط | ROS-multiseal PS-6 | سازگار با | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4.313 " | شناسه | 2.687 " |
| طول اتصال | LP-طول پین | جعبه طول LB | حداقل LB = LP-0.43 " |
| 3.77 " | کمترین | ||
| 5.03 " | استاندارد | 1 تکرار | |
| 6.28 اینچ | نوع 2 | 2 بازخوانی | |
| 7.54 " | نوع 3 | 3 بازخوانی | |
| حداقل گشتاور تشکیل دهنده | 5500 پوند/فوت | 7460 نیوتن متر | |
| گشتاور مطلوب آرایش | 6190 پوند/فوت | 8390 نیوتن متر | |
| حداکثر گشتاور تشکیل دهنده | 6880 پوند/فوت | 9330 نیوتن متر | |
| کارآیی کششی اتصال | 119٪ | معیارهای بازرسی | API 5A5 ، API 5CT |
3.500 اینچ X 15.8 پوند/فوت Hydril PH6
| مشخصات | ||
| OD لوله نامی | 3.50 اینچ | |
| اندازه رانش | 2.423 " | |
| درجه فولاد | T-95 | |
| وزن اسمی | 15.8 پوند/فوت | |
| ضخامت اسمی دیوار | 0.476 " | |
| شناسه اسمی | 2.548 اینچ | |
| طول اتصال | ||
| Connection Make Up Loss | 3.34 اینچ | |
| معیارهای تولید | API 5CT | |
| ظرفیت لوله ها | ||
| قدرت عملکرد بدن | 430000 پوند | 1914 kN |
| API Collapse | psi 22330 | 1540 بار |
| بازده داخلی | psi 22610 | 1559 بار |
| قدرت مفصل | 430000 پوند | 1914 kN |
| مشخصات اتصال | |||
| ارتباط | هیدریل PH-6 | سازگار با | 3 1/2 PS6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4.5 اینچ | شناسه | 2.485 " |
| کمترین | |||
| استاندارد | 1 تکرار | ||
| نوع 2 | 2 بازخوانی | ||
| نوع 3 | 3 بازخوانی | ||
| حداقل گشتاور تشکیل دهنده | 6400 پوند/فوت | 8648 نیوتن متر | |
| گشتاور مطلوب آرایش | 7200 پوند/فوت | 9730 متر متر | |
| حداکثر گشتاور تشکیل دهنده | 8000 پوند/فوت | 10810 نیوتن متر | |
| کارآیی کششی اتصال | 100٪ | معیارهای بازرسی | API 5A5 ، API 5CT |
3.500 اینچ X 15.8 پوند/فوت Hydril PSHW533
| مشخصات | ||
| OD لوله نامی | 3.50 اینچ | |
| اندازه رانش | 2.423 " | |
| درجه فولاد | L-80 | |
| وزن اسمی | 15.8 پوند/فوت | |
| ضخامت اسمی دیوار | 0.476 " | |
| شناسه اسمی | 2.548 اینچ | |
| طول اتصال | ||
| Connection Make Up Loss | 4.49 اینچ | |
| معیارهای تولید | API 5CT | |
| ظرفیت لوله ها | ||
| قدرت عملکرد بدن | 362000 پوند | 1611 کیلو نیوتن |
| API Collapse | psi 18810 | 1296 بار |
| بازده داخلی | psi 19040 | 1313 بار |
| قدرت مفصل | 362000 پوند | 1611 کیلو نیوتن |
| مشخصات اتصال | |||
| ارتباط | 3 1/2 اینچ PSHW533 | سازگار با | PSH503 PSH553 PSH563 |
| OD | 4.160 اینچ | شناسه | 2.498 " |
| کمترین | |||
| استاندارد | 1 تکرار | ||
| نوع 2 | 2 بازخوانی | ||
| نوع 3 | 3 بازخوانی | ||
| حداقل گشتاور تشکیل دهنده | 6400 پوند/فوت | 10540 نیوتن متر | |
| گشتاور مطلوب آرایش | 7200 پوند/فوت | 12702 نیوتن متر | |
| حداکثر گشتاور تشکیل دهنده | 8000 پوند/فوت | 12702 نیوتن متر | |
| کارآیی کششی اتصال | 100٪ | معیارهای بازرسی | API 5A5 ، API 5CT |
3.500 اینچ X 15.8 پوند/فوت Hydril PSHW533
| مشخصات | ||
| OD لوله نامی | 3.50 اینچ | |
| اندازه رانش | 2.423 " | |
| درجه فولاد | T-95 | |
| وزن اسمی | 15.8 پوند/فوت | |
| ضخامت اسمی دیوار | 0.476 " | |
| شناسه اسمی | 2.548 اینچ | |
| طول اتصال | ||
| Connection Make Up Loss | 4.49 اینچ | |
| معیارهای تولید | API 5CT | |
| ظرفیت لوله ها | ||
| قدرت عملکرد بدن | 430000 پوند | 1914 kN |
| API Collapse | psi 22330 | 1540 بار |
| بازده داخلی | psi 22610 | 1559 بار |
| قدرت مفصل | 430000 پوند | 1914 kN |
| مشخصات اتصال | |||
| ارتباط | 3 1/2 اینچ PSHW533 | سازگار با | PSH503 PSH553 PSH563 |
| OD | 4.160 اینچ | شناسه | 2.498 " |
| کمترین | |||
| استاندارد | 1 تکرار | ||
| نوع 2 | 2 بازخوانی | ||
| نوع 3 | 3 بازخوانی | ||
| حداقل گشتاور تشکیل دهنده | 7800 پوند/فوت | 10540 نیوتن متر | |
| گشتاور مطلوب آرایش | 9400 پوند/فوت | 12702 نیوتن متر | |
| حداکثر گشتاور تشکیل دهنده | 11100 پوند/فوت | 12702 نیوتن متر | |
| کارآیی کششی اتصال | 100٪ | معیارهای بازرسی | API 5A5 ، API 5CT |
3.500 اینچ X 15.8 پوند/فوت Hydril PSHW533
| مشخصات | ||
| OD لوله نامی | 3.50 اینچ | |
| اندازه رانش | 2.423 " | |
| درجه فولاد | L-80 | |
| وزن اسمی | 15.8 پوند/فوت | |
| ضخامت اسمی دیوار | 0.476 " | |
| شناسه اسمی | 2.548 اینچ | |
| طول اتصال | ||
| Connection Make Up Loss | 4.49 اینچ | |
| معیارهای تولید | API 5CT | |
| ظرفیت لوله ها | ||
| قدرت عملکرد بدن | 362000 پوند | 1611 کیلو نیوتن |
| API Collapse | psi 18810 | 1296 بار |
| بازده داخلی | psi 19040 | 1313 بار |
| قدرت مفصل | 362000 پوند | 1611 کیلو نیوتن |
| مشخصات اتصال | |||
| ارتباط | 3 1/2 اینچ PSHW533 | سازگار با | PSH503 PSH553 PSH563 |
| OD | 4.160 اینچ | شناسه | 2.498 " |
| کمترین | |||
| استاندارد | 1 تکرار | ||
| نوع 2 | 2 بازخوانی | ||
| نوع 3 | 3 بازخوانی | ||
| حداقل گشتاور تشکیل دهنده | 7800 پوند/فوت | 10540 نیوتن متر | |
| گشتاور مطلوب آرایش | 9400 پوند/فوت | 12702 نیوتن متر | |
| حداکثر گشتاور تشکیل دهنده | 9400 پوند/فوت | 12702 نیوتن متر | |
| کارآیی کششی اتصال | 100٪ | معیارهای بازرسی | API 5A5 ، API 5CT |
APT 5CT الزامات پوشش و لوله را به منظور تولید نفت یا گاز مشخص کرده است ، باید با مواد با استحکام و عملکرد کافی پوشانده شود.
لوله های نفتی قسمتهای اصلی ساختمان چاه حفاری شده هستند.آنها برای شرایط خاصی که در یک چاه مشخص پیش بینی شده است ، انتخاب می شوند.میزان جریان تولید پیش بینی شده و صرفه اقتصادی چاه اندازه لوله را تعیین می کند ، که سپس اندازه لازم هر سوراخ و لوله قبلی را تعیین می کند.پس از تعیین اندازه لوله و عمق تنظیم ، ضخامت دیوار و درجه مواد توسط طراح چاه انتخاب می شود تا از استحکام کافی برای بارهای مورد انتظار اطمینان حاصل شود.API 5CT مشخصات سه اتصال دهنده مختلف را برای استفاده به عنوان اتصالات لوله پوشش داده است: لوله و اتصال خارجی ناراحت کننده (لوله ناراحت کننده) ، لوله و اتصالات بدون ناراحتی ، لوله های مفصلی یکپارچه.
ممکن است مواد و نمرات یکسانی با لوله ناراحت کننده و لوله بدون ناراحتی وجود داشته باشد. حداکثر تفاوت بین آنها انتهای لوله ، یعنی قطر خارجی است.لوله بدون ناراحتی به انتهای لوله بدون نخ و یقه اضافی ضخیم و مستقیم اشاره دارد.لوله های بدون ناراحتی (NUE) بسیار کمتر از لوله های EUE استفاده می شود.هزینه NUE فقط کمی کمتر از EUE است و قدرت مشترک به میزان قابل توجهی کمتر است.قطر اتصال جفت NUE کمتر از EUE است که در صورت کوچک بودن ترخیص مزایایی را به همراه دارد.
