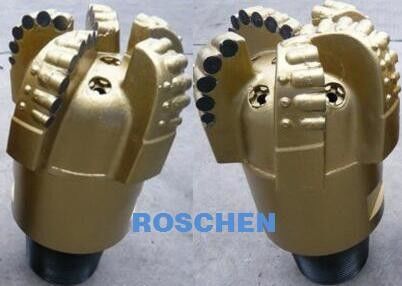

بیت مته های قطره ای متراکم پلی کریستالی برای بیت های سنگی / مصنوعی تخت PDC
بیت الماس متخلخل متخلخل PDC Sintered Flat PDC برای حفاری نرم و با تشکیل سنگ شکسته
بیت الماس فشرده پلی کریستالی فشرده PDC هسته مته Sincered Flat PDC
ایده آل برای حفاری در سازندهای رسوبی نرم تا متوسط که همگن و مناسب هستند. برش های PCD در اندازه های مختلفی موجود هستند و بسته به کاربرد آن ، حداکثر سرعت نفوذ و ماندگاری طولانی دارند. بیت ها با بدنه ای از جنس ماتریس و مقاوم در برابر سایش مقاوم در برابر سایش ساخته شده اند. در نتیجه ، برش های فرسوده می توانند چرخانده یا جایگزین شوند و امکان استفاده مداوم از بیت را فراهم می کند.
مزایای محصول:
1. بیت مصنوعی PCD با دندانهای پرمصرف PCD.
2. کاربید تنگستن به عنوان بدنه بیت مته.
3. بیش از 50 سال تجربه تولید؛
4. کیفیت جامد؛
5. طرح برش نیرو متعادل برای حفر یک سوراخ دور دقیق و کاهش گرداب بیت است.
6. اسلات های ناخواسته بزرگ و درگاه های چشمک زن؛
7. طراحی هندسی پیشرفته برای نفوذ سریعتر؛
مته PDC بهترین قیمت برای فروش
معرفی PDC (کامپکت الماس پلی کریستالی):
PDC از زیر لایه های میکرو پودری الماس و بستر آلیاژ سخت و تحت درجه حرارت بالا و بالا ساخته شده است
فشار. از مقاومت بالایی در برابر سایش مانند الماس برخوردار است ، در عین حال مقاومت در برابر ضربه مانند آلیاژ سخت نیز دارد و همین امر باعث شده تا بهترین مواد به عنوان برش بیت مته باشد. تقویت شده PDC از پودر الماس متراکم تر برخوردار است ، بستر آلیاژ سخت پنجه باعث شده است که این دو لایه به عنوان یک یکپارچه جامد باشند. بنابراین ، PDC تقویت شده از مقاومت در برابر سایش ، عمر طولانی تر و راندمان بالا.
امکانات:
1. مناسب برای جفت گیری های نرم تا متوسط (f = 1-10) ، به ویژه برای ساخت سنگ های سخت تر ، در سازندهای ساینده شکسته ، شکستگی ، قوی در دسترس نیست.
2. بدنه بیت از فن آوری پیشرفته یك پخت كننده تصویب شده است ، از استحكام بالا و محافظت از سنج خوب برخوردار است.
3. برش های الماس پلی کریستالی با کیفیت بالا (PDC) به عنوان برش دندان و فن آوری پیشرفته جوشکاری باعث می شود که بیت ها از کیفیت پایداری برخوردار باشند.
4- بیت ها قابلیت استفاده از قشر قوی ، راندمان بالای حفاری و عمر طولانی دارند. عملکردهای مختلف از بیت PDC بدنه فولادی بسیار بهتر است.
اندازه BIT (اینچ) | پین منظم API (اینچ) | توصیه می شود ساخت TORQUE (KN.M) |
4 1/2 تا 4 3/4 | 2 7/8 API | 7.0 6 6.0 |
5 1/8 تا 7 3/8 | 3 1/8 API | 12 9 9.5 |
7 1/2 تا 9 3/8 | 4 1/2 API | 22 .0 16.0 |
9 1/2 تا 14 1/2 | 6 5/8 API | 43 38 38 |
14 5/8 تا 17 1/2 | 7 5/8 API | 54 46 46 |
گشتاور ترکیبی الماس و PDC بیت توصیه می شود | |||
اندازه بیت | اندازه و سبک API اتصال دوار | گشتاور پیشنهادی | |
اینچ | اینچ | kft.lbs | KN.m |
3-11 / 16 "4-1 / 2" | 2-3 / 8 "Reg | 2.4 2. 2.4 | 3.3 ~ 3.6 |
4-17 / 32 "5" " | 2-7 / 8 "Reg | 4.7 ~ 5.1 | 6.3 ~ 6.9 |
5-1 / 32 "7-3 / 8" | 3-1 / 2 "Reg | 7.4 7. 7.7 | 10.4 ~ 11.4 |
7-13 / 32 "9-3 / 8" | 4-1 / 2 " | 19.5 17 17.8 | 26.5 24 24.1 |
9-13 / 32 "14-1 / 2 ~" | 6-5 / 8 " | 42.0 .2 38.2 | 51.9 ~ 56.9 |
14-9 / 16 "26" | 7-5 / 8 " | 67.0 60.9 | 82.5 ~ 90.8 |
مشخصات Bit PDC | |||||||||
انواع اصلی | مشخصات | پارامتر عملیات پیشنهادی | |||||||
اندازه | مدل | Qty of the Blades | اندازه برش اولیه | نازل كي | طول سنج | ارتباط | سرعت چرخش (r / min) | وزن در بیت (KN) | نرخ جریان (lps) |
6 " | M1375GR / M433 | 7 | mm13 میلی متر | 6 | 1.5 "~ 2" | 3 1/2 Reg | 300 80 300 | 10 ~ 80 | 20 ~ 35 |
8 1/2 " | M1375GR / M433 | 7 | mm13 میلی متر | 6 | 2 "3.5" | 4 1/2 Reg | 60 60 260 | 100 60 60 | 22 35 |
8 1/2 " | M1952FC / M323 | 5 | Ø19 میلی متر | 5 | 2 "3.5" | 4 1/2 Reg | 250 60 60 | 10 ~ 100 | 36 36 |
8 1/2 " | M1655FGA / M323 | 5 | Ø16 میلی متر | 7 | 2 "3.5" | 4 1/2 Reg | 250 60 60 | 10 ~ 100 | 36 36 |
8 1/2 " | M1655FG / M423 | 6 | Ø16 میلی متر | 8 | 2 "3.5" | 4 1/2 Reg | 250 60 60 | 10 ~ 100 | 36 36 |
8 1/2 " | M1655G / M423 | 6 | Ø16 میلی متر | 6 | 2 "3.5" | 4 1/2 Reg | 250 60 60 | 10 ~ 100 | 36 36 |
8 1/2 " | M1953X / M323 | 5 | Ø19 میلی متر | 5 | 2 "3.5" | 4 1/2 Reg | 250 60 60 | 10 ~ 100 | 36 36 |
8 1/2 " | M1954 / M323 | 5 | Ø19 میلی متر | 5 | 2 "3.5" | 4 1/2 Reg | 250 60 60 | 10 ~ 100 | 36 36 |
8 1/2 " | M1366FG / M433 | 6 | mm13 میلی متر | 6 | 2 "3.5" | 4 1/2 Reg | 250 60 60 | 10 ~ 100 | 36 36 |
8 1/2 " | M1676FG / M423 | 7 | Ø16 میلی متر | 7 | 2 "3.5" | 4 1/2 Reg | 250 60 60 | 10 ~ 100 | 36 36 |
8 1/2 " | M1942 / M223 | 4 | Ø19 میلی متر | 4 | 2 "3.5" | 4 1/2 Reg | 250 60 60 | 10 ~ 100 | 36 36 |
8 1/2 " | S1365 / S423 | 6 | mm13 میلی متر | 6 | 2 "3.5" | 4 1/2 Reg | 250 60 60 | 10 ~ 100 | 36 36 |
8 1/2 " | S1665 / S323 | 6 | Ø16 میلی متر | 6 | 2 "3.5" | 4 1/2 Reg | 250 60 60 | 10 ~ 100 | 36 36 |
9 1/2 " | S1953FG / S323 | 5 | Ø19 میلی متر | 6 | 2 "3.5" | 6 5/8 Reg | 250 60 60 | 100 20 20 | 40 30 30 |
9 1/2 " | M1664FG / M423 | 6 | Ø16 میلی متر | 8 | 2 "3.5" | 6 5/8 Reg | 250 60 60 | 110 20 20 | 40 30 30 |
11 5/8 " | S1653 / S223 | 5 | Ø16 میلی متر | 7 | 2.5 "~ 4" | 6 5/8 Reg | 250 60 60 | 30 ~ 130 | 30 ~ 60 |
12 1/4 " | M1963GR / M223 | 6 | Ø19 میلی متر | 6 | 2.5 "~ 4" | 6 5/8 Reg | 250 80 250 | 30 ~ 140 | 70 28 28 |
12 1/4 " | M1662GR / M323 | 6 | Ø16 میلی متر | 7 | 2.5 "~ 4" | 6 5/8 Reg | 250 80 250 | 30 ~ 140 | 70 28 28 |
12 1/4 " | M1675GR / M423 | 7 | Ø16 میلی متر | 6 | 2.5 "~ 4" | 6 5/8 Reg | 250 80 250 | 30 ~ 140 | 70 28 28 |
12 1/4 " | S1952C / S323 | 5 | Ø19 میلی متر | 7 | 2.5 "~ 4" | 6 5/8 Reg | 250 80 250 | 30 ~ 150 | 40 40 55 |
13 5/8 " | S1952 / S324 | 5 | Ø19 میلی متر | 7 | 2.5 "~ 4" | 6 5/8 Reg | 250 60 60 | 110 20 20 | 60 45 45 |
14 3/4 " | M1952 / M324 | 5 | Ø19 میلی متر | 7 | 2.5 "~ 4" | 7 5/8 Reg | 250 60 60 | 110 20 20 | 60 45 45 |
14 3/4 " | S1952 / S324 | 5 | Ø19 میلی متر | 7 | 2.5 "~ 4" | 7 5/8 Reg | 250 60 60 | 110 20 20 | 60 45 45 |
16 " | S1952 / S324 | 5 | Ø19 میلی متر | 7 | 2.5 "~ 4" | 7 5/8 Reg | 250 60 60 | 30 ~ 180 | 70 45 45 |
16 " | S1655JA / S324 | 6 | Ø16 میلی متر | 9 | 2.5 "~ 4" | 7 5/8 Reg | 250 60 60 | 30 ~ 180 | 70 45 45 |
17 1/2 " | S1665JA / S324 | 6 | Ø16 میلی متر | 9 | 3.5 "~ 5" | 7 5/8 Reg | 250 60 60 | 30 30 200 | 80 45 45 |
17 1/2 " | S1954 / S324 | 5 | Ø19 میلی متر | 7 | 3.5 "~ 5" | 7 5/8 Reg | 250 60 60 | 30 30 200 | 80 45 45 |
22 " | S1995CA / S324 | 9 | Ø19 میلی متر | 12 | 2.5 "3.5 ~" | 7 5/8 Reg | 250 60 60 | 30 30 200 | 80 45 45 |
