9-1 / 2 "x 5-1 / 4" بشکه هسته نفتی با ایمنی مشترک، امکانات داخلی تنظیم بشکه
HT و سری هسته HD سری

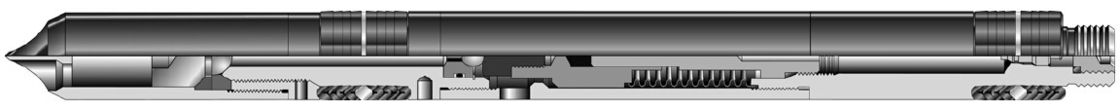

بطری های هسته ای HT و HD برای گشتاور بالا، فیلم های طولانی مدت در حفره های بسیار منحرف توسعه داده شد. آنها به ترتیب، قطرهای 2-1 / 8 'و 5-1 / 8' را کاهش دادند. بطری های هسته ای به طور هماهنگ از لوله های فولادی آلیاژی ساختاری بالا ساخته شده و از ابزار ایمنی مشترک ناراحت هستند. HD بشکه اتصالات دوگانه استاندارد بیرونی لوله بیرونی را برای افزایش قدرت ابزار بکار می برند. بشکه های قلیایی HD در طول 30 فوت استاندارد در دسترس هستند. لوله های بیرونی HT می توانند به طول 202 270 فوت (82 متر) متصل شوند و لوله های بیرونی HD را می توان به طول تا 360 فوت (110 متر) پیوند داد. این سیستم های هسته ای به طور کامل توسط تثبیت کننده های یکپارچه تثبیت شده است.
این سیستم از سیستم تنظیم طولانی مدت فاصله (LDA) استفاده می کند. محدوده تنظیم گسترده ای از LDA، فاصله ای دقیق از لوله داخلی را در ارتباط با بیت هسته ای تضمین می کند، که جبران گسترش حرارتی لوله های داخلی است.
ویژگی ها و مزایا
1. مونتاژ مشترک ایمن اختیاری یک اتصال رشته ای با دوام است که می تواند به راحتی بر روی کف بتنی به منظور بازیابی هسته تسریع شود. بشکه استاندارد استاندارد HD دارای زیرین بالا است.
مونتاژ پیچ و مهره اجازه می دهد حداکثر چرخش رایگان برای حفظ میزان نفوذ و بازیابی هسته صاف. جریان خون از طریق بشکه هسته ای برای کنترل هیدرولیک سوزنی و حفظ گردش خون بهینه می شود.
بلبرینگ رانش بلبرینگ با بلبرینگ های خنک کننده، نیاز به دستگاه های روانکاری سطح را حذف می کند. یاطاقان توپ، بدون تأثیر دما یا فشار پایین سوراخ، عملیات گرم و یا فشار بالا را انجام می دهد.
پلاگین پلاگین اجازه می دهد تا اپراتور گردش حجم مجاز را از طریق هسته بشکه قبل از سوراخ کردن، اطمینان از لوله داخلی و سوراخ قبل از سوراخ آغاز می شود.
وقتی که در پلاگین امدادی قرار می گیرید، توپ قطره ای فولاد، حفره های مایعات را از طریق بنادر بالای لوله داخلی هدایت می کند و موجب جریانی از بین لوله های داخلی و خارجی می شود. این امر آلودگی هسته را به حداقل می رساند و برای تمیز کردن و خنک نگه داشتن آن به میزان قابل توجهی کاهش می یابد.
سیستم تنظیم بلند راه موقعیت موقعیت درست لوله داخلی بالای سر هسته را فراهم می کند. طیف گسترده ای از تنظیمات به راحتی جبران گسترش دیفرانسیل حرارتی در هنگام استفاده از لوله های آلومینیومی و یا فایبر گلاس داخل لوله.
تثبیت کننده های لوله داخلی، هنگامی که بشکه های هسته ای پیکربندی پیکربندی می شوند، تثبیت مطلوب و سفتی بطری های داخلی را بهبود می بخشد.
تثبیت کننده های بیرونی لوله، یک بخش ریزه کاری را برای کاهش فشار لوله هسته ای / لوله بیرونی در برابر دیوار چاه، ایجاد می کنند و باعث کاهش خطر افتادن دیفرانسیل و جلوگیری از سایش هسته زودرس می شود.
شاخص نشانگر هسته اختیاری اجازه می دهد تا فورا تشخیص هسته فشرده با ایجاد افزایش در ایستا. فشار در سطح، حصول اطمینان از اینکه هسته ها به علت آسیاب از بین نمی روند، تثبیت کننده های لوله داخلی لوله های خلبان تثبیت کننده انتهای پایین لوله داخلی در برابر بیت هسته یا بیت پایه تحمل می کند و به عنوان یک خلبان برای هدایت هسته به گیرنده عمل می کند. کاهش مداخله هسته پیش بینی شده است.
گیره ی هسته ی استاندارد بهار با ID گرانول کاربید تنگستن، گیره ی هسته های متخلخل است. هنگام کشیدن رشته از پایین، گیرنده بهار هسته را شکست و جلوگیری از از دست دادن آن در هنگام بازیابی بشکه به سطح.
بشکه HD طراحی شده است که در کاربردهای موتور سیکلت استفاده می شود که دارای سوراخ هایی بیش از 90 درجه است.
عمل
A. تهیه و بررسی کار قبل از استفاده.
1. باید مطمئن باشید که ماهی های فلزی و دیگر سختی ها وجود ندارد.
2. چک کردن در مورد حفاری هسته
• حلقه اتصال و رینگ اصطکاک ایمنی زیر باید ناپایدار باشد و تمام حلقه های مهر و موم شده باید آسیب نبینند.
• مونتاژ پیچ و مهره باید صاف شود.
• تغییر شکل ها و ضعف هایی که بر قدرت بشکه های داخلی یا خارجی تاثیر می گذارند که پیچ نخ مورد نیاز است.
• استفاده از گیرنده هسته باید دارای انعطاف پذیری مناسب باشد. دانه های کاربید تنگستن از لایه جوشکاری باید از ابعاد یکنواخت و صورت لایه باید مسطح باشد.
• OD تثبیتکننده نباید بیشتر از بذر قلیایی باشد، بلکه نباید چهار میلیمتر کوچکتر از آن باشد.
3. مونتاژ هسته بشکه
• هنگامی که بشکه هسته ای مونتاژ می شود، توپ فولادی در آن قرار ندارد. بعد از اینکه بشکه در پایین چاه اجرا شود و همزمان بشوید، توپ را از طریق سوراخ داخلی بر روی صندلی قرار دهید و سپس شروع به حفاری هسته کنید.
• نوک بغل نوک پستان را بلند ببندید تا بجای گیربکس اصلی با یک تیغه لوله خارج شود تا تثبیتکننده (یا نوک پستان تفاوت) را در محل خالص افزایش دهد. لوله بیرونی به بیت هسته ای متصل شده است و در سوراخ چاه مانند راه رفتن در یخچال مته قرار داده شده است، در حالی که آن را با استفاده از اهرم های ایمنی گیر کرده است.
• چاک را به داخل بشکه داخلی وصل کنید. آن را در بالای بشکه بیرونی قرار دهید و نوک پستان را بردارید. بشکه های داخلی انتخاب شده و بشکه های خارجی را به ترتیب در بالا به یکدیگر متصل کنید. بشکه های داخلی به طور قاطع با پیچ و تاب های زنجیری پیچ می شوند.
• پس از ایمنی و مونتاژ گردان در جعبه به بالای لوله داخلی متصل شده، نوار چاک را بردارید و بشکه داخلی را پایین بیاورید تا پین نخ ریسی ایمنی زیر را به جعبه موضوع بشکه های خارجی وصل کنید.
• پایین نوع خلبان کفش داخلی لوله 8 تا 13 میلیمتر از طرف شانه داخلی بیت است، در غیر اینصورت تنظیم فاصله از راه دور را بررسی کنید.
B. عملیات
1. از آرامش در سفر لذت ببرید و نیروی ناگهانی را برای جلوگیری از نوسان شدن ابزار به شدت ممنوع کنید.
2. در هنگام خروج از داخل، صندلی اصلی، گودال یا گودال باریک را به آرامی در حال حرکت می گذارید. اگر متوقف شود، مجددا باید با گودال مخروطی مجددا گودال را بچرخانید.
3. هنگامی که ابزار توسط پودر شن و ماسه متوقف شود (یا دیگران در حال سقوط)، باید گل را بکشید و ابزار حفاری را همزمان بشکنید.
4. پس از استفاده از ابزار به پایین چاه، گل را به طور کامل بشویید تا بطری داخلی و پایین چاه را بشویید و سپس تنظیم حساسیت را انجام دهید.
5. چرخش ناگهانی در جهت معکوس مجاز نیست که از ایمنی جلوگیری شود.
C. عملیات حفاری
پایین رشته حفاری به آرامی اجازه می دهد کمی زنجبیل لمس پایین چاه. سرعت آزمایش کم و فشار پایین حفاری (حدود 5 KN) را برای آزمایش اجرا کنید. ابزار را به صورت مسطح اجرا كنید تا جایی كه پایین به خوبی با شكل بیت هماهنگ باشد و سپس پارامترهای تكنیك را به تدریج به داده های توصیه شده تنظیم كنید.
عملیات حفاری D.
1. مته باید به طور منظم تغذیه شود و فشار مته را باید به تدریج افزایش داد تا از لغزش لغزش جلوگیری شود.
2. ممنوع برای اجرای رشته مته به شدت تحت فشار بزرگ حفاری.
3. تغذیه مته باید توسط مته سر یا توسط مرد خاص اختصاص داده شود.
4. گردش عمیق و حفاری نباید عموما در عملیات آسیاب کردن شکسته شود، در حالی که بذر قورباغه، عمق آب را از بین نمی برد، مگر اینکه تصادفی باشد.
E. اطلاع از عملیات هسته ای
1. توجه به سرعت چرخش و فشار پمپ و غیره در جریان عملیات هسته ای. وقتی تغییر ناگهانی اتفاق می افتد، باید با آن قاطعانه برخورد کند.
2. اگر فشار پمپ افزایش می یابد به تدریج و سرعت چرخش در همان زمان کاهش می یابد، اما فشار پمپ در زمان رول مته بلند می شود، بیت هسته ای تحت شرایط کلی پاره شده و شما باید هسته را قطع و سپس از راه دور.
3. اگر فشار پمپ ناگهانی افزایش می یابد و سرعت چرخش به طور واضح در همان زمان کاهش می یابد، این وضعیت ثابت می کند که بیت هسته ای به شکل نرم و به صورت رس و پیچیده شده و سپس شما باید فشار حفاری را تنظیم کنید.
4. اگر فشار پمپ افزایش می یابد و سرعت چرخش تغییر نمی کند، اما فشار پمپ در طول ریل مته افزایش می یابد، حفره آب در بسیاری از موارد مسدود می شود. اگر این وضعیت نتواند پاکسازی شود، باید هسته را از بین ببرد و خارج شود.
5. فشار پمپ بزرگ است، در حالی که سرعت چرخش در حال حاضر سریع است، در حال حاضر آهسته است. دلیل این است که تشکیل سخت با نرم نرم شده و بنابراین فشار حفاری باید تنظیم شود.
6. فشار پمپ پایین می افتد در حالی که سرعت چرخش به طور قابل توجهی کاهش می یابد و عملیات هسته ای حتی هیچ فیلم حفاری ندارد.
F. خرد شدن و اتصال لوله تنها
1. مته حفاری به آرامی در زمان شکستن هسته با توجه به توجه به وزن شاخص نشان می دهد. اگر وزن آویز از 50 تا 150KN افزایش یابد و بلافاصله به حالت طبیعی برسد ثابت شده است که هسته شکسته شده است. اگر وزن آویز از 50 تا 150 KN افزایش پیدا کند و پس از آن به حالت عادی برگردد، باید از بلند کردن رشته حفاری متوقف شوید. نیرو را به هسته بکشید و سرعت جریان گلدان را تا زمانی که هسته شکسته شود گردش دهید.
2. اگر وزن آویزان همراه با رشته حفاری مته افزایش یابد (بیش از طول فشرده)، باید فورا از آن خارج شوید.
3. اگر یک لوله واحد نیاز به اتصال داشته باشد، هسته را شکستن و پین توقف متناوب را وارد کنید تا رشته مته را بی حرکت نگه دارید. بعد از اینکه یک لوله به متصل به رشته متصل شود، رشته مته را به آرامی در پایین چاه قرار دهید. سپس وزن حفاری 10٪ ~ 50٪ بیشتر از قبل افزایش می یابد تا هسته باقی مانده را وارد کنید به گیره هسته. پس از بلند کردن رشته مته و بازگشت به وزن قبل از چنگ زدن، نوبت چرخاندن را اجرا کنید و وزن حفاری را به تدریج به پارامترهای توصیه شده افزایش دهید.
آموزش خدمات
1. چک کردن اگر یا پیچ و مهره مونتاژ، لوله داخلی، لوله خارج، تثبیت کننده، بیت هسته ای و موضوع اتصال.
2. موضوع اتصال مونتاژ پیچ و مهره، درونی و هسته گیر و غیره را بررسی کنید یا خیر.
3. تحمل
• باید صاف شود
• پاکسازی در امتداد جهت محوری نمی تواند بیش از پنج میلیمتر باشد.
4. ایمنی مشترک
• چک کردن O-ring مهر و موم شده و تغییر آن را بر روی آن آسیب دیده است.
• باید بعد از استفاده پاک شود و گریس ضد چروک بر روی پیچ پیچید.
5. تثبیت کننده باید زمانی که آن را پوشیده و پاره شده تا زمانی که OD از آن چهار میلی متر کوچکتر از بیت OD
6. ابزار قیچی باید بعد از استفاده پاک شود. گریس ضد زنگ را روی پیچ های پیچیده پخش کنید. قطعات و ابزار کمکی در جعبه قرار دارند.
7. ابزار سوراخ کردن اجازه نمی دهد که در حمل و نقل و همچنین بارگیری و یا تخلیه شل شود و باید برداشته شود و به طور مساوی گذاشته شود.
هنگام سفارش، لطفا مشخص کنید:
1. نام و شماره بخش مونتاژ
2. اندازه هسته
3. OD و ID بشکه خارجی
4. OD و ID از درون درام
5. انواع و اندازه تثبیت کننده ها
6. اتصال بالا
مشخصات هسته بشکه مشخصات هسته بشکه | ||||||||
4-3 / 4 'x 2-5 / 8' | 6-3 / 4 'x 4' | 8 'x 5-1 / 4' | ||||||
طول هسته بشکه | چند ضلعی 30ft | چند ضلعی 30ft | چند ضلعی 30ft | |||||
لوله بیرونی | 4-3 / 4 'x 3-3 / 4' | 6-3 / 4 x 5-3 / 8 ' | 8 'x 6-5 / 8' | |||||
لوله ی داخلی | 3-3 / 8 'x 2-7 / 8' | 4-3 / 4 'x 4-1 / 4' | 6-1 / 4 'x 5-1 / 2' | |||||
اتصال بالا * | 3-1 / 2 'IF | 4-1 / 2 'IF | 6-5 / 8 'REG. | |||||
سوراخ | 2-7 / 16 ' | 3-5 / 32 ' | 3-5 / 32 ' | |||||
اندازه توپ فولادی | 1.000 ' | 1.250 | 1.250 | |||||
اندازه اصلی OD | 2-5 / 8 ' | 4 ' | 5-1 / 4 ' | |||||
اندازه سوراخ توصیه شده | 5-3 / 4 '~ 7' | 8 ~ 9 ' | 9 ~ 12-1 / 4 ' | |||||
وزن (ناخالص) Ibs. | 1900 | 4350 | 5800 | |||||
توصیه Max.Pull | 292،000 | 571،000 | 663،000 | |||||
گشتاور عملکرد (ft.Ibs.) | 22،100 | 55،300 | 64،900 | |||||
آرایش گشتاور (ft.Ibs) | 10،000 | 30000 | 40،000 | |||||
پارامترهای عامل | ||||||||
WOB (حداقل / حداکثر) | 4،500 / 16،7000 لیتر | 12،500 / 27،500 لیتر | 20،000 / 40،000Ibs | |||||
RPM (حداقل / حداکثر) | 40/350 (موتور) | 40/400 (موتور) | 40/250 (موتور) | |||||
ظرفیت مایع (دقیقه / حداکثر) | 100/210 GPM | 200/450 GPM | 390/450 GPM | |||||
مشخصات فیبر لوله داخلی
وزن توده (1000 کیلوگرم / متر مکعب) | ضریب انبساط حرارتی (-108 / ℃) | ضریب هدایت گرما (W / m ℃) | استحکام کششی (Mpa) | دمای کار (℃) |
1.9 | 7 | 0.3 | 420 | 150 |
پایین موضوع لوله بیرونی
هسته بشکه | لوله بیرونی | موضوعات در هر اینچ | الف | ب | سی | د | E |
4-3 / 4 'x 3-3 / 4' | 4-3 / 4 'x 3-3 / 4' | 4TPI | 121 | 95 | 111.251 | 107،949 | 50.8 |
6-3 / 4 'x 5-3 / 8' | 6-3 / 4 'x 5-3 / 8' | 4TPI | 172 | 136.5 | 156.771 | 153.469 | 63.5 |
8 'x 6-5 / 8' | 8 'x 6-5 / 8' | 4TPI | 203 | 168 | 188.521 | 185.219 | 63.5 |
