آزمون نفوذ استاندارد (SPT) یک آزمایش نفوذ پویایی در محل است که برای ارائه اطلاعات در خصوص ویژگی های مهندسی ژئوتکنیک خاک طراحی شده است. روش آزمون در استاندارد بریتانیا BS EN ISO 22476-3، ASTM D1586 و استانداردهای استرالیا AS 1289.6.3.1 شرح داده شده است. شرح مفصلی از آزمون و روش SPT را می توان بر روی داده های ژئوتکنیک یافت
روش:
آزمایش با استفاده از یک لوله نمونه ضخامت دیواره، با قطر خارجی 50 میلی متر و قطر داخلی 35 میلی متر و طول حدود 650 میلی متر است. این در پایین یک گمانه با ضربه هایی از یک چکش اسلاید با وزن 63.5 کیلوگرم (140 پوند) سقوط می کند و از فاصله 760 میلی متر (30 اینچ) رانده می شود. لوله نمونه 150 میلی متر به زمین هدایت می شود و پس از آن تعداد ضربات مورد نیاز برای لوله برای نفوذ در هر 150 میلیمتر (6 اینچ) تا عمق 450 میلیمتر (18 اینچ) ثبت می شود. مجموع تعداد ضربات مورد نیاز برای دومین و سومین نفوذ 6 نفره، "مقاومت نفوذ استاندارد" یا "N-value" نامیده می شود. در مواردی که 50 ضربه برای پیشبرد آن از طریق یک فاصله زمانی 150 میلیمتر (6 اینچ) ناکافی است، نفوذ پس از 50 ضربه ضبط می شود. شمارش ضربه نشان دهنده تراکم زمین است و در بسیاری از فرمول های مهندسی ژئوتکنیک تجربی استفاده می شود.
هدف:
هدف اصلی آزمون این است که نشان دهنده تراکم نسبی رسوبات گرانول مانند ماسه و ماسه باشد که نمونه هایی از این دست نابودی تقریبا غیرممکن است. شایستگی عالی آزمون و دلیل اصلی استفاده گسترده آن این است که آن ساده و ارزان است. پارامترهای قدرت خاك كه می توان نتیجه گرفت، تقریبی است، اما می تواند مفید در شرایط زمین باشد، زیرا ممكن است نمونه هایی از چاه های كیفری مانند شن، ماسه، خاك، ماسه یا گرانیت و سنگ های ضعیف وجود داشته باشد. در شرایطی که کیفیت نمونه نابود شده مظنون باشد، به عنوان مثال، خاکهای بسیار خرد شده یا بسیار شنی، و یا خاک های سخت، اغلب مفید است که نمونه گیری را با آزمون های نفوذ استاندارد برای بررسی قدرت انجام دهیم. اگر نمونه ها به طور غیرقابل قبول تشخیص داده شوند، ممکن است لازم باشد از یک روش متفاوت برای اندازه گیری قدرت مانند آزمایش صفحه استفاده شود. هنگامی که آزمایش در خاک های دانه ای زیر سطح آب رودخانه انجام می شود، ممکن است خاک خیس شود. در شرایط خاص، می تواند مفید باشد ادامه رانندگی نمونه را فراتر از فاصله مشخص شده، اضافه کردن میله های حفاری بیشتر در صورت لزوم. اگر چه این یک آزمون استاندارد نفوذ نیست و نباید چنین باشد، ممکن است حداقل نشان دهد که آیا سپرده واقعا شبیه به عنوان آزمون استاندارد ممکن است.
سودمندی نتایج SPT بستگی به نوع خاك دارد، با شن های ریز دانه ای كه نتایج مفیدی را به دست می آورند، با ماسه های سنگین تر و ماسه های شیبدار به نتایج قابل قبول مفید می رسند و خاك های رس و گرانشی نتایجی دارند كه ممكن است بسیار نامناسب از خاك واقع باشند شرایط خاک های در مناطق خشک مانند غرب آمریکا ممکن است سیمان سازی طبیعی را نشان دهند. این وضعیت اغلب میزان نفوذ استاندارد را افزایش می دهد.
بر اساس تحقیقات انجام شده توسط هری سید، تی. لسلی یوود و دیگران، SPT برای ارائه نتایج به دست آمده برای تعیین تجربی از حساسیت شن و ماسه به زلزله زلزله استفاده می شود.
تجهیزات نفوذ استاندارد
به منظور انجام آزمون نفوذ استاندارد (SPT) به BS 1377: قسمت 9: 1990. چکش اتوماتیک، SPT Drive Rods و یک لوله نمونه تقسیم شده با هم کار می کنند.
عملیات اساسی مجموعه کامل تجهیزات نفوذ استاندارد مانند طرح های زیر است.
شرح کالا:

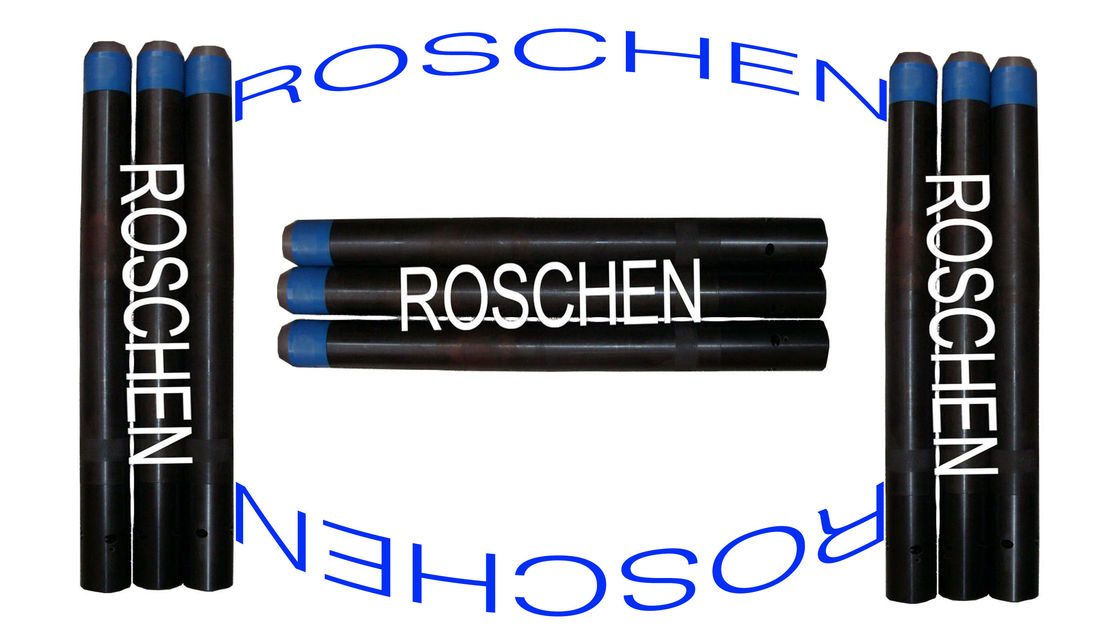

SPT Split Tube Sampler برای انجام آزمون نفوذ استاندارد (SPT) است. ما آن را طبق استاندارد BS 1377: Part 9: 1990 تولید می کنیم. یک آداپتور سوپاپ توپ بالا، یک جفت قاشق اسپلیت و یک بازپخش SPT Shoe مجموعه کامل مجموعه نمونه SPT را تشکیل می دهند. هر دو نوع پلاستیکی و نگهدارنده های سبد از نوع فولادی در دسترس هستند. آداپتور سوپاپ توپ از نمونه خارج می شود که نمونه را از گمانه جدا می کند. 60 درجه مخروطی بینی و میله های جامد بلند با درجه 60 درجه نیز در دسترس هستند. اتصال پیچ در آداپتور بالا بستگی به نوع میله های مته ای که برای رانندگی نمونه ها استفاده می شود، اما اغلب 1.1 / 2 "BS Whitworth، NWY Rod، BW یا AW Rod است.
ترکیب بندی:
قاشق تقسیم از سر قاشق نمونه، لوله تقسیم شده، آداپتور SPT، کفش SPT، نگهدارنده سبد.
مشخصات فنی:
نمونه استاندارد لوله تقسیم شده است 2 "(50.8 میلی متر) OD x 1.3 / 8" (34.9 میلی متر) ID x 18 "(457 میلی متر) / 24" (610 میلی متر) طول است. برای شرایط رانندگی سنگین، Tuflok سنگین " طراحی در دسترس است
