لوله مته هارد دیسک اتصالات ابزار آهنگری 73 میلی متری برای حفاری بدون ترمز
| نام | لوله حفاری جهت دار افقی (HDD). |
| نام تجاری | ROSCHEN |
| برجسته: | ابزار حفاری جهت دار افقی |
| ابزار مته جهت دار افقی | |
| امکانات: | مقاوم در برابر سایش / استحکام خستگی بالا |
| نوع: | میله مته HDD |
| استفاده: | لوله مته برای دستگاه حفاری جهت افقی |
| نام محصول: | ابزار حفاری HDD |
| مواد: | 4140 |
| مقطع تحصیلی: | R780، G105 و S135 |

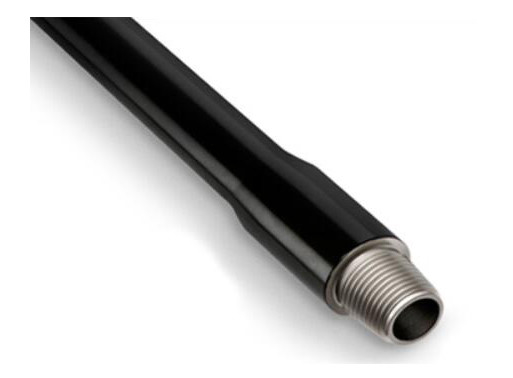

لوله مته HDD بیشترین استفاده را برای دستگاه حفاری جهت افقی دارد.اتصالات ابزار لوله مته HDD عمدتاً خراب و ضخیم است.جنس بدنه لوله R780 یا فولاد مرغوب پس از سخت شدن و تمپر شدن است و جنس اتصال به طور کلی 37 CrMnMo یا 42 CrMo می باشد.OD بدنه لوله بین 50-Φ 140 است.
ما می توانیم انواع محصولات را با توجه به نیاز مشتری ارائه دهیم.
میله مته Roschen HDD برای دستگاه حفاری جهت دار افقی.استحکام بالا، مقاومت بالا، کشش بالا.قطر از 42 تا 140 میلی مترطول از 0.5 متر تا 9.6 متردرجه فولاد: E75/R780,G105,S135.ما می توانیم میله های مته را برای ماشین های ورمیر، کیس، دیچ ویچ، دریلتو، گودنگ، زوگونگ هارد دیسک مانند D16X20، D24X40، D50X100، D75، D80، D100، D130، JT1720، JT2720، JT1720، JT27202، JT27T، JT1720، JT2720، JT27T. API NC23-NC50 و غیره
| اندازه | ارتباط | ابعاد لوله حفاری | تلطیف و خاموش کردن | شعاع خمشی حداقل | حداکثر گشتاور | ||||
| OD لوله | ضخامت دیوار | OD مفاصل / ناراحتی | طول کار | وزن | |||||
| (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | ( کیلوگرم) | مقطع تحصیلی | (متر) | نیوتن متر | ||
| 50x2000 میلی متر | DH50 | 50 | 6.5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
| 60x3000 میلی متر | DH60-1 | 60 | 6.5 | 66.7 | 3000 | 35 | S135 | 33 | 6300 |
| 60x3000 میلی متر | DH60-1 | 60 | 6.5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
| 73x3000 میلی متر | NC23 (DH23) | 73 | 7.5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
| 73x3000 میلی متر | NC26 (2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
| 83x3000 میلی متر | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
| 83x4500 میلی متر | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
| 89X4500 میلی متر | NC31 (2 7/8IF) | 89 | 10 | 104.8 | 4500 | 100 | S135 | 72 | 24000 |
| مدل دکل | ارتباط | ابعاد لوله حفاری | تلطیف و خاموش کردن | شعاع خمشی حداقل | حداکثر گشتاور | ||||
| OD لوله | ضخامت دیوار | OD مفاصل / ناراحتی | طول کار | وزن | |||||
| (میلی متر) | (میلی متر) | (میلی متر) | (میلی متر) | ( کیلوگرم) | مقطع تحصیلی | (متر) | نیوتن متر | ||
| D7×11، D9X13 | فایر استیک 1 | 42 | 6.5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
| D10X14، D10X15 | فایر استیک 1 | 42 | 6.5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
| D16×20، D18×22 | فایر استیک 1 | 48 | 6.5 | 54 | 3048 | 23.5 | S135 | 30 | 3000 |
| D24X26 | فایر استیک 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24×40 | فایر استیک 1 | 60.3 | 7.5 | 66.7 | 3048 | 35 | S135 | 33 | 6300 |
| D40X40 | فایر استیک 1 | 60.3 | 7.5 | 66.7 | 4572 | 50 | S135 | 33 | 6300 |
| D33×44، D36×50 | Firestick 1 یا 2 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33×44، D36×50 | Firestick 1 یا 2 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | فایر استیک 1 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36×50 | فایر استیک 1 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | فایر استیک 1 | 66.7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36×50 | فایر استیک 1 | 66.7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| D50×100/Uni60x70 | فایر استیک 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| D50×100 | فایر استیک 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50X100/D80×100 | فایر استیک 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| D100×120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| D100×120 | فایر استیک 1 | 89 | 11.5 | 111.5 | 6096 | 150 | S135 | 80 | 27000 |
پارامترهای فنی لوله مته حفاری جهت دار افقی
