آزمون نفوذپذيری SPT نمونه با فشار مستقيم، کاربرد زمين شناسي کاربرد
نمونه آزمون استاندارد نفوذ
Sampler SPT، Sampling Standard Sampling Pen 2 "برای نمونه برداری و آزمایش خاك ژئوتکنیک با فشار مستقیم
توضیحات محصول:
SPT Split Tube Sampler برای انجام آزمون نفوذ استاندارد (SPT) است. ما آن را طبق استاندارد BS 1377: Part 9: 1990 تولید می کنیم. یک آداپتور سوپاپ توپ بالا، یک جفت قاشق اسپلیت و یک بازپخش SPT Shoe مجموعه کامل مجموعه نمونه SPT را تشکیل می دهند. هر دو نوع پلاستیکی و نگهدارنده های سبد از نوع فولادی در دسترس هستند. آداپتور سوپاپ توپ از نمونه خارج می شود که نمونه را از گمانه جدا می کند. 60 درجه مخروطی بینی و میله های جامد بلند با درجه 60 درجه نیز در دسترس هستند. اتصال پیچ در آداپتور بالا بستگی به نوع میله های مته ای که برای رانندگی نمونه ها استفاده می شود، اما اغلب 1.1 / 2 "BS Whitworth، NWY Rod، BW یا AW Rod است.

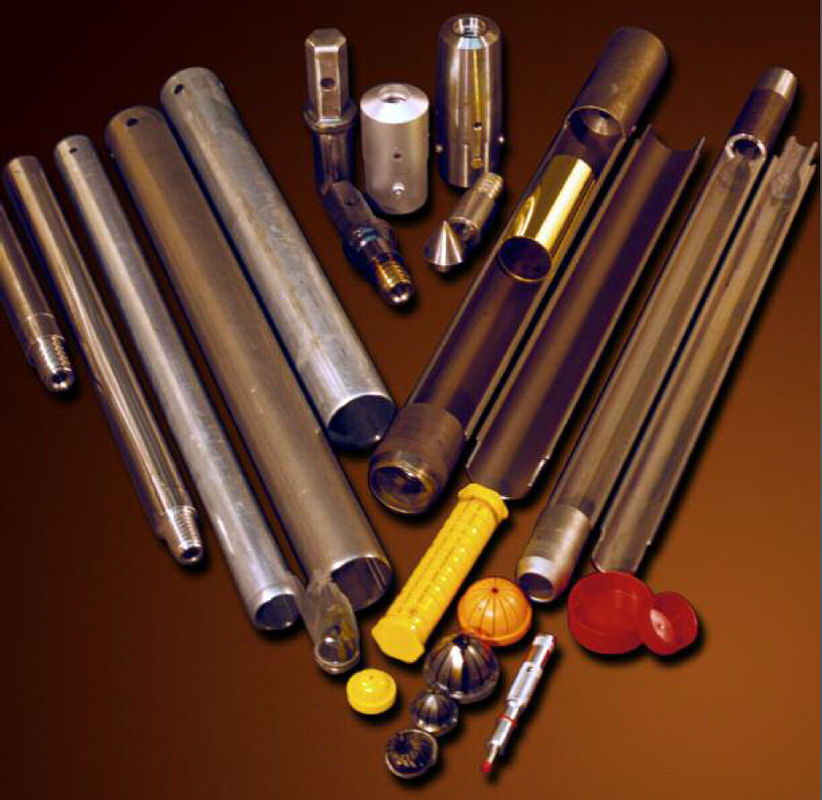

قاشق تقسیم از سر قاشق نمونه، لوله تقسیم شده، آداپتور SPT، کفش SPT، نگهدارنده سبد.
نمونه استاندارد لوله تقسیم شده است 2 "(50.8 میلی متر) OD x 1.3 / 8" (34.9 میلی متر) ID x 18 "(457 میلی متر) / 24" (610 میلی متر) طول است. برای شرایط رانندگی سنگین، Tuflok سنگین " طراحی در دسترس است
برنامه های کاربردی:
نمونه برداری و آزمایش ژئوتکنیک با فشار مستقیم
لوله شلبی هیدرولیکی پیشرفته است و نمونه ای از خاک نسبتا دست نخورده را جذب می کند. دیوارهای نازک Shelby Tube و لبه برش تیز نیاز به تلاش کم برای نفوذ به خاک. برای حفاری از خاک رس یا خاک رس سخت توصیه نمی شود.
نمونه گیرهای لوله شلبی شامل یک لوله فولادی نازک و نازک است که دارای انتهای باز است که به لبه برش متصل است. هدف اصلی لوله نمونه Shelby Tube این است که نمونه های خاک نسبتا دست نخورده را برای آزمایش های آزمایشگاهی خواص مهندسی مانند مقاومت، تراکم پذیری، نفوذ پذیری و تراکم مورد استفاده قرار دهیم. آنها برای جمع آوری خاک هایی که به خصوص در مورد اختلالات نمونه گیری حساس هستند، از جمله خاک های ملایم و خاکستری خوب، بسیار مفید هستند، به شرطی که خاک غرق شدن در گمانه نباشند و از ذرات بزرگ آزاد باشند.
مزایا عبارتند از:
• لوله های فولادی بدون درز
• مجموعه ای از کیفیت خوب، نمونه های تقریبا دست نخورده برای توصیف سنگ شناسی و تجزیه و تحلیل شیمیایی
• موثر در خاك هاي خوب و منسجم
• 2 نمونه انتخاب مناسب برای استفاده از طریق 3 1/2 "سیستم های فشار مستقیم ژئوتکنیک (لوله دوگانه) صفحه 95 و 2 1/4" ID آچار مخروطی توخالی
• 3 "نمونه ایده آل برای استفاده از طریق 4 1/2" ID شناسه های توخالی ساقه ایده آل است
نمونهبردار | تقسیم بشکه در داخل قطر | طول بشکه تقسیم شده | موضوعات در هر اینچ | وزن مجمع | (پشت) سر یا زیر | شماره اجناس مونتاژ |
2 اینچ (50.8 میلی متری) | 1-1 / 2 اینچ (38.1 میلیمتر) | 24 اینچ (609.6 میلی متری) | 4-TPI | 17 پوند (7.7 کیلوگرم) | AW | 26006 |
2 اینچ (50.8 میلی متری) | 1-1 / 2 اینچ (38.1 میلیمتر) | 24 اینچ (609.6 میلی متری) | 4-TPI | 17 پوند (7.7 کیلوگرم) | AWJ | 26007 |
2 اینچ (50.8 میلی متری) | 1-1 / 2 اینچ (38.1 میلیمتر) | 24 اینچ (609.6 میلی متری) | 8-TPI | 17 پوند (7.7 کیلوگرم) | AW | 26177 |
2 اینچ (50.8 میلی متری) | 1-1 / 2 اینچ (38.1 میلیمتر) | 24 اینچ (609.6 میلی متری) | 8-TPI | 17 پوند (7.7 کیلوگرم) | AWJ | 26064 |
2 اینچ (50.8 میلی متری) | 1-1 / 2 اینچ (38.1 میلیمتر) | 18 اینچ (609.6 میلی متری) | 4-TPI | 20 پوند (9 کیلوگرم) | CR-50 | 26171 |
2 اینچ (50.8 میلی متری) | 1-3 / 8 اینچ (35 میلیمتر) | 24 اینچ (609.6 میلی متری) | 4-TPI | 25 پوند (11.3 کیلوگرم) | AWJ | 26182 |
قطر سبد پلاستیکی خارج قطر | قطعه قطعه کفش | قطر داخلی کفش | شماره اجناس مونتاژ |
1-1 / 2 اینچ (38.1 میلیمتر) | 2 اینچ (50.8 میلی متری) | 1-1 / 2 اینچ (38.1 میلیمتر) | 26014 |
کفش (شارپ / بلانت) خارج قطر | کفش (شارپ / بلانت) داخل قطر | موضوعات در هر اینچ | شماره اجناس مونتاژ |
2 اینچ (50.8 میلی متری) | 1-1 / 2 اینچ (38.1 میلیمتر) | 4-TPI | 26013 |
2 اینچ (50.8 میلی متری) | 1-1 / 2 اینچ (38.1 میلیمتر) | 8-TPI | 26065 |
2 اینچ (50.8 میلی متری) | 1-3 / 8 اینچ (35 میلیمتر) | 4-TPI | 26180 |
تقسیم بشکه خارج قطر | تقسیم بشکه در داخل قطر | طول بشکه تقسیم شده | موضوعات در هر اینچ | شماره اجناس مونتاژ |
2 اینچ (50.8 میلی متری) | 1-1 / 2 اینچ (38.1 میلیمتر) | 18 اینچ (609.6 میلی متری) | 4-TPI | 26133 |
2 اینچ (50.8 میلی متری) | 1-1 / 2 اینچ (38.1 میلیمتر) | 24 اینچ (609.6 میلی متری) | 4-TPI | 26134 |
2 اینچ (50.8 میلی متری) | 1-1 / 2 اینچ (38.1 میلیمتر) | 24 اینچ (609.6 میلی متری) | 8-TPI | 26062 |
(پشت) سر یا زیر قطر خارج | (پشت) سر و یا مته متصل به جعبه اتصال جعبه | شماره اجناس مونتاژ |
2 اینچ (50.8 میلی متری) | AW | 26060 |
2 اینچ (50.8 میلی متری) | AWJ | 26061 |
2 اینچ (50.8 میلی متری) | CR-50 | 26178 |
