سیستم نمونه برداری U100، نمونه برداری U100
نمونه بردارهای U100 (U4) و U70 - برای به دست آوردن نمونه های دست نخورده در بیشتر خاک ها و برخی سنگ های ضعیف استفاده می شود.نمونه‌بردار U100 یک نمونه با قطر اسمی 100 میلی‌متر (4 اینچ) و نمونه U70 یک نمونه اسمی با قطر 70 میلی‌متر را ارائه می‌دهد.
سیستم های نمونه برداری U100
این تجهیزات برای به دست آوردن نمونه های دست نخورده در اکثر خاک ها و برخی سنگ های ضعیف مانند گچ و مارن طراحی شده است.نمونه‌بردار یک هسته خاکی با قطر اسمی 100 میلی‌متر (4 اینچ) به طول تقریباً 450 میلی‌متر (18 اینچ) تولید می‌کند.
لوله نمونه با کفشک برش متصل به وسیله چکش کشویی به داخل زمین رانده می شود.
یک درایو هد (یا محفظه زنگ) بین چکش لغزنده و لوله نمونه قرار می گیرد و حاوی یک "فضای درایو" و یک شیر توپی است.دریچه توپی اجازه می دهد تا هوا با هدایت لوله به زمین آزاد شود.
دو نوع سیستم نمونه برداری U100 رایج است:
سیستم استاندارد
متشکل از یک لوله نمونه فولادی یا آلومینیومی، کفش برش و کفش‌های برش کورکچ اختیاری است که با بدنه سخت شده و ممکن است لبه‌ای ساده یا دندانه‌دار داشته باشند.درپوش‌های انتهایی پلاستیکی یا آلیاژی برای قرار دادن لوله‌های نمونه در دسترس هستند و برای نگهداری طولانی‌مدت نمونه‌ها از موم آب‌بندی مخصوص استفاده می‌شود.
سیستم آستر پلاستیکی

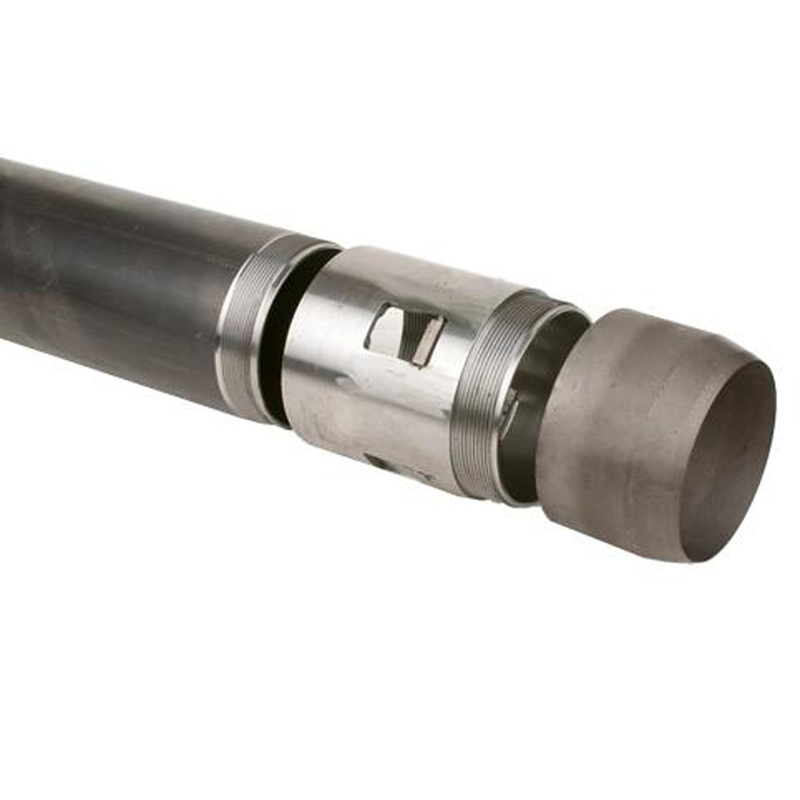

از یک لوله بدنه فولادی تشکیل شده است که یک پوشش پلاستیکی قابل تعویض را در بر می گیرد.کفش‌های برش ساده یا دندانه‌دار روی پایه لوله بدنه و یک حلقه شکار و فاصله‌دهنده اختیاری (در هنگام استفاده از کوره‌گیر لازم است) وصل می‌شوند.درپوش های انتهایی پلاستیکی متناسب با آسترهای پلاستیکی موجود است.
اگرچه استفاده از آسترهای پلاستیکی هزینه کلی تهیه و نگهداری نمونه ها را کاهش می دهد، کفش برش لزوماً ضخیم تر است و بنابراین نمونه به طور قابل توجهی در مقایسه با سیستم استاندارد مختل می شود.
برای هر دو سیستم، اتصالات برای اتصال دو یا چند لوله نمونه به صورت سری در دسترس هستند.
