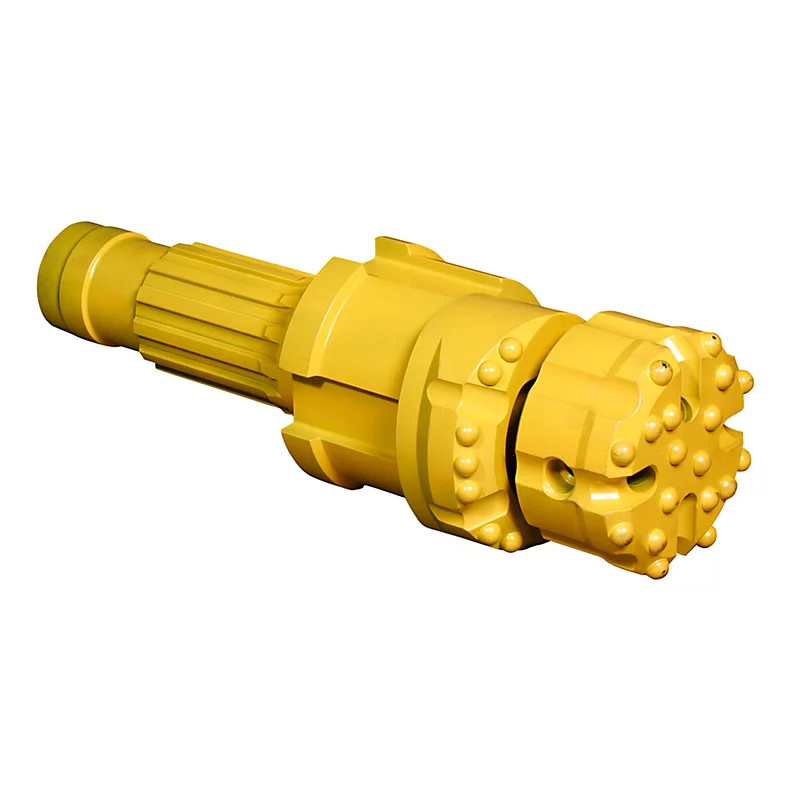

سیستم حفاری پوشش خارج از مرکز ODEX
  • سیستم حفاری پوشش خارج از مرکز ODEX
  • سیستم حفاری پوشش خارج از مرکز ODEX
  • سیستم حفاری پوشش خارج از مرکز ODEX
  • سیستم حفاری پوشش خارج از مرکز ODEX
سیستم حفاری پوشش خارج از مرکز ODEX

سیستم حفاری پوشش خارج از مرکز ODEX

محل منبع چین
نام تجاری ROSCHEN
گواهی ISO
شماره مدل ODEX 90 - 280
جزئیات محصول
نام ماده:
سیستم پیش رو
تضمین:
1 سال
عنوان:
سیستم حفاری ODEX سنگین
طرح ها:
چندین طرح ساقه و صورت
تهیه کننده بیت:
پایین تهیه کننده بیت های سوراخ
بیت های SD:
بیت های Dth
مدل سری:
سیستم Symmetrix Atlas Copco
تأمین کننده:
کارخانه تقسیم صخره
مزایا:
کیفیت بالا و قیمت کارخانه
تجهیزات جانبی:
Bither Butters Bits Tools Drilling Rock
بیت های چکش:
پایین سوراخ چکش
سری QL:
QL 200 Shank (QL 200 Hammer)
موضوع:
دکمه های ضرب و شتم دکمه برای دریل سنگ
دستگاه تقسیم کننده:
تجهیزات تقسیم سنگی
تحرک حفاری:
بالا
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1 مجموعه
قیمت
1950
جزئیات بسته بندی
جعبه چوبی پلی
زمان تحویل
5-8 روز کاری
شرایط پرداخت
T/T
قابلیت ارائه
1000000 مجموعه
توضیحات محصول

سیستم حفاری جداره‌دار اگزنتریک ODEX: انقلابی در حفاری در خاک‌های سست و زمین‌های چالش‌برانگیز


با استفاده از سیستم حفاری جداره‌دار اگزنتریک ODEX، خاک‌های ناپایدار، ماسه‌های روان، شن، و شرایط چالش‌برانگیز سربار را با راندمان و قابلیت اطمینان بی‌نظیر مدیریت کنید. این فناوری نوآورانه و ثبت شده، معیار صنعت برای حفاری و جداره‌گذاری همزمان چاه‌ها در محیط‌های زیرسطحی دشوار است، جایی که روش‌های سنتی با شکست مواجه می‌شوند یا پرهزینه هستند.


سیستم انقلابی ODEX چگونه کار می‌کند:

نبوغ اصلی در بیت (مته) منحصر به فرد و اگزنتریک آن نهفته است:

  1. حفاری آزمایشی: یک مته استاندارد (که در داخل مته ریمر اگزنتریک قرار دارد) سوراخ آزمایشی را شروع می‌کند.

  2. ریمینگ اگزنتریک: با شروع چرخش، نیروی گریز از مرکز، ریمر اگزنتریک با قطر بزرگتر و آفست را به سمت بیرون می‌چرخاند.

  3. جداره‌گذاری همزمان: این سوراخ بزرگ شده، که توسط ریمر اگزنتریک چرخشی ایجاد می‌شود، فضای مناسبی را برای جداره (لوله حفاری توخالی) فراهم می‌کند تا بلافاصله پشت مته قرار گیرد.

  4. محافظت مداوم: جداره به طور همزمان با فرآیند حفاری پیش می‌رود و پشتیبانی فوری از سوراخ را فراهم می‌کند و از فروریختن، ورود مایعات یا آلودگی جلوگیری می‌کند.


ویژگی‌ها و مزایای کلیدی:

  • پایداری بی‌نظیر سوراخ: فوراً چاه‌ها را در خاک‌های فروریزشی، ماسه‌های روان، شن، تخته سنگ‌ها و سنگ‌های شکسته تثبیت می‌کند. از شستشوی سوراخ و ریزش جلوگیری می‌کند.

  • راندمان برتر: حفاری و جداره‌گذاری در یک مرحله، زمان، نیروی کار و هزینه‌های کلی پروژه را در مقایسه با روش‌های سنتی «حفاری-سپس-جداره‌گذاری» به شدت کاهش می‌دهد.

  • تأثیر زیست‌محیطی کمینه: از مهاجرت سیالات بین سفره‌های آب زیرزمینی جلوگیری می‌کند، از کیفیت آب‌های زیرزمینی محافظت می‌کند و تلفات سیال حفاری را در سازندها به حداقل می‌رساند. ایده‌آل برای سایت‌های حساس به محیط زیست.

  • تطبیق‌پذیری: برای طیف گسترده‌ای از کاربردها ثابت شده است: بررسی‌های سایت ژئوتکنیکی، نصب چاه‌های آب (به ویژه در سازندهای دشوار)، شمع‌کوبی فونداسیون، لنگر انداختن زمین، سوراخ‌های آزمایشی ریزتونل‌زنی، نصب حلقه زمین‌گرمایی و حفاری سوراخ‌های دوغاب.

  • نفوذ به موانع: به طور موثر از میان قلوه‌سنگ‌ها، تخته‌سنگ‌ها و زباله‌ها در سربار غیرمتراکم حفاری می‌کند.

  • کاهش خطر: خطر گیر کردن ابزار، از دست رفتن سوراخ‌ها و تأخیرهای پرهزینه مرتبط با شرایط ناپایدار زمین را به طور قابل توجهی کاهش می‌دهد.

  • جداره اتصال هم‌سطح: از جداره‌های رزوه شده محکم و هم‌سطح برای پیشروی روان و عملکرد بهینه استفاده می‌کند.

  • قابلیت اطمینان اثبات شده: دهه‌ها موفقیت جهانی، دوام و اثربخشی سیستم را در سخت‌ترین شرایط زمین ثابت می‌کند.


سیستم حفاری جداره‌دار اگزنتریک ODEX - پارامترهای معمول

نوع ODEX اندازه جداره توصیه شده حداقل ضخامت دیواره قطر مته آزمایشی قطر ریمر برای شفت‌های چکش
حداکثر OD حداقل  ID
mm اینچ mm اینچ mm اینچ mm اینچ mm اینچ
90 115 4 1/2 102 4 6 15/64 90 3 35/64 123 4 27/32 DHD3.5, Cop34, Mission 30
115 142 5 19/32 125 4 59/64 7 9/32 115 4 17/32 155 6  7/64 DHD340A, SD4, QL40, Mission40
115 146 5 3/4 128 5  3/64 7 9/32 116 4  9/16 152 6
140 168 6 5/8 152 5 63/64 8 5/16 140 5 1/2 189 7  7/16 DHD350R, SD5, QL50, Mission50
144 178 7 160 6 19/64 9 23/64 144 5  9/16 192 7  9/16
165 196 7 23/32 183 7 13/64 6 15/64 166 6 17/32 211 8 19/64 DHD360, SD6, QL60, Mission60
180 219 8 5/8 194 7 5/8 6 15/64 179 7  3/64 232 9 1/8
190 219 8 5/8 205 8  1/16 7 9/32 191 7 1/2 236 9 19/64
190 219 8 5/8 205 8  1/16 7 9/32 191 7 1/2 236 9 19/64 DHD380, QL80, SD8, Mission 80
230 273 10 3/4 250 9 27/32 11.5 29/64 229 9  1/64 286 11 1/4
240 273 10 3/4 250 9 27/32 11.5 29/64 241 9 31/64 308 12 1/8
280 324 12 3/4 305 12 9.5 3/8 280 11  1/64 378 14 57/64 SD10, NUMA100




سیستم حفاری جداره‌دار اگزنتریک ODEX - سوالات متداول (FAQ)

  • س: سیستم ODEX برای چه نوع زمین‌هایی مناسب است؟

    • ج: ODEX در سربارهای ناپایدار عالی عمل می‌کند: ماسه‌های سست، شن، قلوه‌سنگ‌ها، تخته‌سنگ‌ها، خاک‌های نرم رسی، مواد پرکننده و سنگ‌های شکسته که مستعد فروریختن هستند. در بستر سنگی عظیم و مستحکم که حفاری استاندارد کافی است، کارایی کمتری دارد.

  • س: آیا سیستم ODEX می‌تواند از میان سنگ جامد حفاری کند؟

    • ج: در حالی که در درجه اول برای سربار طراحی شده است، مته آزمایشی و ریمر می‌توانند به لایه‌های سنگی نرم‌تر یا شکسته شده که در توالی سربار یافت می‌شوند، نفوذ کنند. برای حفاری گسترده سنگ سخت، ممکن است روش‌های دیگری از بخش جداره‌گذاری شده پیروی کنند.

  • س: چگونه جداره پس از حفاری برداشته می‌شود؟

    • ج: جداره معمولاً موقتی است. هنگامی که به عمق مورد نظر رسیدید و سوراخ پایدار شد (یا جداره/دوغاب دائمی قرار داده شد)، رشته حفاری ODEX بازیابی می‌شود. ریمر اگزنتریک با توقف چرخش جمع می‌شود و به آن اجازه می‌دهد تا به داخل جداره کشیده شده و خارج شود.

  • س: آیا سیستم ODEX با دکل حفاری موجود من سازگار است؟

    • ج: بسیار محتمل است! سیستم‌های ODEX به گونه‌ای طراحی شده‌اند که با دکل‌های حفاری چکش بالا یا پایین‌زن (DTH) استاندارد که مجهز به چاک درایو و قابلیت‌های چرخش مناسب برای اندازه جداره هستند، کار کنند. آداپتورها معمولاً در دسترس هستند.

  • س: مزایای اصلی نسبت به روش‌های حفاری و جداره‌گذاری سنتی چیست؟

    • ج: بزرگترین مزایا عبارتند از: سرعت (عملکرد تک مرحله‌ای)، قابلیت اطمینان (پشتیبانی فوری از سوراخ از شکست جلوگیری می‌کند)، صرفه‌جویی در هزینه (کاهش زمان، نیروی کار، مواد، خطر) و حفاظت از محیط زیست (کاهش تلفات سیال و آلودگی متقابل سفره‌های آب زیرزمینی).

  • س: آیا سیستم می‌تواند حفاری منحنی را انجام دهد؟

    • ج: در حالی که در درجه اول برای سوراخ‌های نسبتاً مستقیم طراحی شده است، حفاری جهت‌دار کنترل‌شده با تجهیزات و تکنیک‌های تخصصی امکان‌پذیر است، اگرچه در مقایسه با کاربردهای عمودی مستقیم، پیچیدگی را افزایش می‌دهد.
