RC40 RC45 RC50 مته های چکش RC برای جمع آوری نمونه های طلا با گردش معکوس
  • RC40 RC45 RC50 مته های چکش RC برای جمع آوری نمونه های طلا با گردش معکوس
  • RC40 RC45 RC50 مته های چکش RC برای جمع آوری نمونه های طلا با گردش معکوس
  • RC40 RC45 RC50 مته های چکش RC برای جمع آوری نمونه های طلا با گردش معکوس
  • RC40 RC45 RC50 مته های چکش RC برای جمع آوری نمونه های طلا با گردش معکوس

RC40 RC45 RC50 مته های چکش RC برای جمع آوری نمونه های طلا با گردش معکوس

جزئیات محصول
توضیحات محصول

RC40 RC45 RC50 RC مته های چکش RC برای جمع آوری نمونه های طلا با گردش معکوس

گردش معکوس با هوای فشرده یا بالابر گاز، که به عنوان گردش معکوس با هوای فشرده نیز شناخته می شود، ابزار حفاری مورد استفاده به دو قسمت تقسیم می شود، قسمت بالایی یک لوله حفاری دو جداره و قسمت پایینی یک لوله حفاری تک جداره (که به عنوان آستر نیز شناخته می شود) است که توسط یک مخلوط کن گاز و آب (اتصال بالابر گاز) به هم متصل می شوند.

اصل حفاری با گردش معکوس این است که هوای فشرده به طور مداوم از طریق کانال حلقوی بین لوله های داخلی و خارجی لوله حفاری دو جداره به مخلوط کن هوا و آب ارسال می شود، به طوری که هوا با مایع شستشو در لوله حفاری مخلوط می شود تا یک ستون مایع مخلوط با چگالی نسبتاً کم تشکیل شود و اختلاف فشار بین ستون مایع در خارج از لوله حفاری ایجاد می شود و یک گردش معکوس تحت عمل این اختلاف فشار تشکیل می شود، به طوری که مایع مخلوط در لوله حفاری داخلی، برش ها را از سوراخ خارج می کند.

حباب های موجود در مخلوط هوا به دلیل کاهش تدریجی فشار خارجی در طول فرآیند بالا رفتن، به طور مداوم منبسط می شوند، به طوری که سرعت مخلوط هوا سریعتر و سریعتر افزایش می یابد (کار انبساط هوای فشرده به انرژی جنبشی مایع تبدیل می شود). این روش را نمی توان در مرحله باز شدن استفاده کرد و باید منتظر ماند تا مخلوط کن گاز و آب به عمق معینی (به طور کلی عمق سوراخ بیش از 25 متر) برود و اختلاف فشار بین ستون مایع داخل و خارج از کل خط لوله می تواند برای تشکیل یک گردش معکوس کافی باشد. تا زمانی که فشار کمپرسور هوا کافی باشد، هیچ محدودیتی برای عمق سوراخ برای این روش وجود ندارد.




مشخصات چکش های گردش معکوس ROSCHEN
اندازه چکش چکش ساق مته کد ROSCHEN محدوده سوراخ (میلی متر) قطر خارجی (میلی متر) طول (بدون مته) میلی متر وزن (N.W.) کیلوگرم رزوه اتصال فشار کاری
3" RE531 RE531 ROS RC 30 84-100 81 1069 29 3“ Remet 1.0-3.0Mpa
3" RE035 RE035 ROS RC 35 84-105 85 1075 35 3“ Remet 1.0-3.0Mpa
4 1/2" RE004 RE004 ROS RC 40 111-127 107 1252 52 3.5"-4" Remet 4" Metzke 1.0-3.0Mpa
4 1/2" RE540 RE540 ROS RC 45 111-127 107 1252 52 3.5"-4" Remet 4" Metzke 1.0-3.0Mpa
5" RE040 RE040 ROS RC 50 113-130 109.5 1191 57 3.5"-4" Remet 4" Metzke 1.0-3.0Mpa
5" RE542 RE542 ROS RC 50 113-130 109.5 1191 57 3.5"-4" Remet 4" Metzke 1.0-3.0Mpa
5" RE543 RE543 ROS RC 50 120-135 116 1191 62 3.5"-4" Remet 4" Metzke 1.0-3.0Mpa
5" RE545 RE545 ROS RC 50 122-135 117.5 1261 65 4"-4.5"Remet 4"-4.5" Metzke 1.5-3.5Mpa
5 1/2" RE547 RE547 ROS RC 55 130-146 124.5 1270 71 4.5"Remet 4.5" Metzke 1.5-3.5Mpa
5 1/2" RE052 RE052 ROS RC 55 130-146 124.5 1270 71 4.5"Remet 4.5" Metzke 1.5-3.5Mpa
5 3/4" RE054 RE054 ROS RC 55 130-146 124.5 1270 85 4.5"Remet 4.5" Metzke 1.5-3.5Mpa
5 3/4" RE140 RE140 ROS RC 55 130-146 124.5 1270 85 4.5"Remet 4.5" Metzke 1.5-3.5Mpa
5" PR40 PR40 ROS RC 50 124-142 120.5 1362 80.5 3.5"-4.5" Remet 3.5"-4.5" Metzke 1.5-3.5Mpa
5 1/2" PR52 PR52 ROS RC 55 126-142 121 1227 68.5 4"-4.5"Remet 4"-4.5" Metzke 1.5-3.5Mpa
5 1/2" PR52R PR52/PR52R ROS RC 55 130-146 124 1225 65 4"-4.5"Remet 4"-4.5" Metzke 1.5-3.5Mpa
5 1/2" PR54 PR54 ROS RC 55 135-150 130 1294 84.5 4.5"Remet 4.5" Metzke 1.5-3.5Mpa
6" MX5456 MX5456 ROS RC 60 136-150 132 1362 90 4.5"Remet 4.5" Metzke 1.5-3.5Mpa
6"~6 1/2" RC62/RC62R RC62/RC62R ROS RC 65 152-190 146 1320 110 As Request 1.5-3.5Mpa
8" RC82/RC82R RC82/RC82R ROS RC 80 190-250 180 1395 185 As Request 1.5-3.5Mpa
10" RC100/RC100R RC100/RC100R ROS RC 100 250-370 240 1528 328 As Request 1.5-3.5Mpa
12" RC120/RC120R RC120/RC120R ROS RC 120 280-420 278 1560 350 As Request 1.5-3.5Mpa
Notes:
Metzke, Remet, DR115, ARD, Matrix thread is available!
Any special type shank of RC Hammer will be available by requests.



مشخصات مته های گردش معکوس (RC)
اندازه مته RC مدل قطر مته وزن مدل ROSCHEN
میلی متر (اینچ) کیلوگرم (پوند) چکش RC
3" RE531 86-102 (3 3/8-4) 4-4.5 (9-10) ROS RC 35
RE035 86-102 (3 3/8-4) 4-4.5 (9-10) ROS RC 35
4"~4 1/2" RE540 111-121 (4 3/8-4 3/4) 11-15 (24-33) ROS RC 40
RE004 114-121 (4 1/2-4 3/4) 11-16 (24-33) ROS RC 45
5" RE542 114-133 (4 1/2-5 1/4) 11-16 (24-35) ROS RC 50
RE543 121-133 (4 3/4-5 1/4) 12-16 (26-35) ROS RC 50
RE545 123-140 (4 7/8-5 1/2) 12-16 (26-35) ROS RC 50
RE040 127-137 (5-5 3/8) 16-18 (35-39) ROS RC 50
5"~5 1/2" RE052 133-143 (5 1/4-5 5/8) 16-18 (35-39) ROS RC 55
RE547 133-146 (5 1/4-5 3/4) 16-18 (35-39) ROS RC 55
RE052 133-143 (5 1/4-5 5/8) 16-18 (35-39) ROS RC 55
5 1/2"~5 3/4" RE054 137-146 (5 3/8-5 3/4) 17-19 (37-41) ROS RC 55
RE140 137-146 (5 3/8-5 3/4) 17-19 (37-41) ROS RC 55
Notes:
Any special size of RC Bit is available!
Any special type shank of RC Hammer will be available by requests.



ویژگی ها:

  1. RC40, RC45, RC50:

    • معنی: قطر محفظه (بر حسب میلی متر).

    • عملکرد: اینها قطر بیرونی محفظه فولادی موقت را مشخص می کنند که برای پوشاندن سوراخ و جلوگیری از فروریختن استفاده می شود.

    • اندازه ها: RC40 = ~40mm, RC45 = ~45mm, RC50 = ~50mm. (قطرهای داخلی/خارجی واقعی کمی با توجه به سازنده متفاوت است).

  2. چکش RC:

    • معنی: چکش (DTH) که در سیستم RC استفاده می شود.

    • عملکرد: یک چکش پنوماتیکی (هوای فشرده) که نیروی ضربه ای را برای شکستن سنگ فراهم می کند. مستقیماً پشت مته قرار دارد.

    • سازگاری: چکش های RC برای قرار گرفتن در داخل اندازه های خاص محفظه طراحی شده اند (به عنوان مثال، یک چکش RC40 در داخل محفظه RC40، یک چکش RC50 در داخل محفظه RC50 قرار می گیرد).

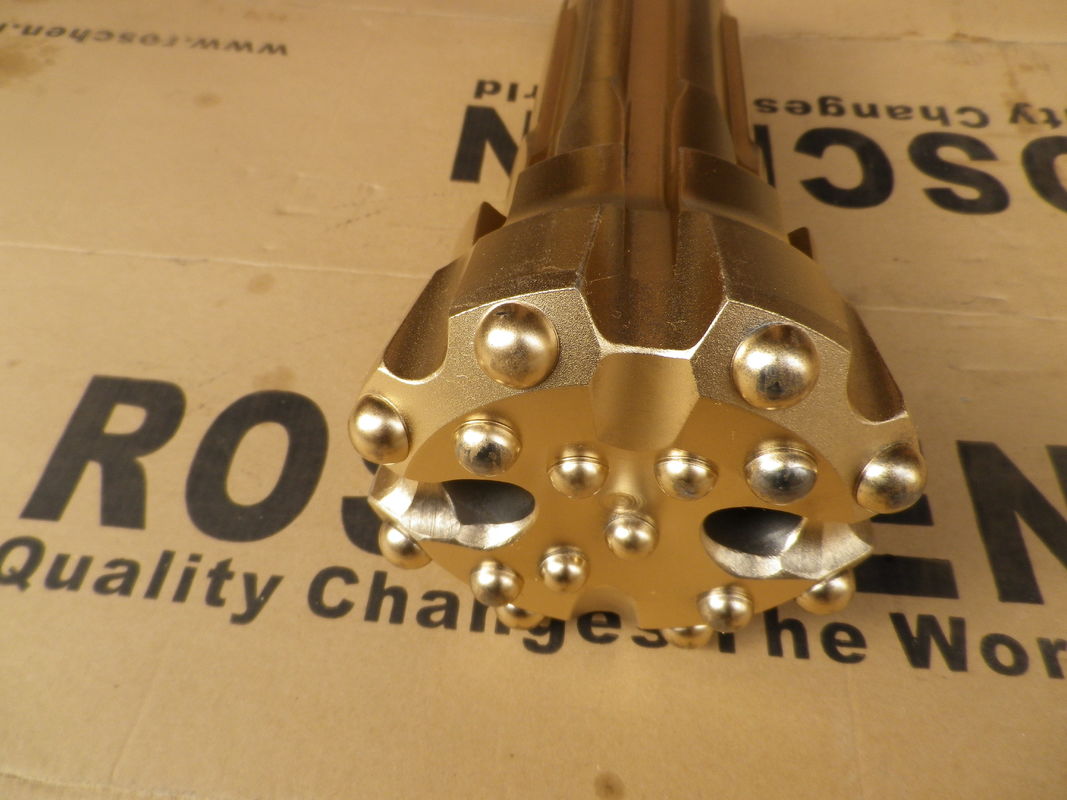

  3. مته حفاری RC:

    • معنی: مته ای که به طور خاص برای استفاده با سیستم چکش و محفظه RC طراحی شده است.

    • عملکرد: به جلوی چکش RC متصل می شود. سنگ را برش می دهد/می شکند و معمولاً قطر بزرگتری نسبت به خود محفظه دارد.

    • طراحی: دارای پورت های شستشوی بزرگ برای اجازه دادن به برش ها برای دمیدن به سمت بالا در حلقه بین رشته مته/محفظه و دیواره سوراخ است. گیج (قطر بیرونی) مته برای پاک کردن قطر داخلی محفظه ای که با آن استفاده می شود، طراحی شده است.


چگونه با هم کار می کنند:

  1. چکش RC (به عنوان مثال، اندازه برای محفظه RC50) به رشته مته متصل می شود.

  2. مته حفاری RC (به عنوان مثال، اندازه برای محفظه RC50) به جلوی چکش متصل می شود.

  3. این مجموعه در داخل محفظه (به عنوان مثال، RC50) می چرخد.

  4. هوای فشرده چکش را به حرکت در می آورد و مته را برای شکستن سنگ هدایت می کند.

  5. همان هوا برش های سنگی را به سمت بالا در حلقه سوراخ (خارج از محفظه) می دمد.

  6. محفظه در پشت مته پیش می رود (معمولاً رانده یا لرزانده می شود) تا از سوراخ پشتیبانی کند.


به طور خلاصه:

  • RC40/RC45/RC50: اندازه محفظه (قطر) مورد استفاده را مشخص کنید.

  • چکش RC: ابزار ضربه ای که در داخل آن اندازه محفظه خاص قرار می گیرد.

  • مته حفاری RC: ابزار برش متصل به چکش، که برای کار با آن اندازه محفظه/چکش خاص طراحی شده است.

این اجزا بخشی از یک سیستم هستند که برای حفاری کارآمد و پایدار در شرایط سخت زمین طراحی شده اند که در آن خطر فروریختن سوراخ وجود دارد.
