سیستم حفاری سربار اگزنتریک ODEX برای حفاری چاه آب
Roschen ابزار حفاری اگزنتریک شرکت، شامل تثبیت کننده میله و مته حفاری اگزنتریک، انتهای مته حفاری اگزنتریک دارای یک برجستگی اول است، دیواره داخلی تثبیت کننده میله دارای یک شیار اول است که با برجستگی اول مطابقت دارد، و دیواره داخلی تثبیت کننده میله دارای یک شیار محدود کننده اول در امتداد جهت محیطی است، دیواره بیرونی انتهای آن دارای شیار حلقوی است، تثبیت کننده میله دارای یک سوراخ نصب است، و هنگامی که سوراخ نصب مجهز به یک میله پین است، میله پین می تواند در شیار حلقوی گیر کند.

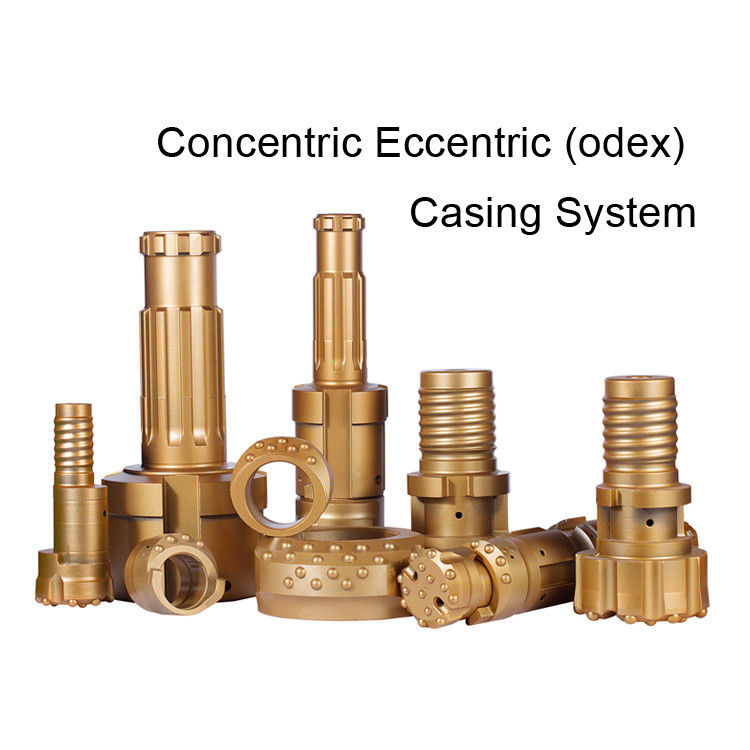

سیستم حفاری سربار اگزنتریک ODEX
محدوده برای قطر غلاف 4 1/2"-12 3/4"
شانک چکش DHD، SD، Mission، QL و غیره
مدل:
ODEX76، ODEX90، ODEX115، ODEX140، ODEX165، ODEX190، ODEX240، ODEX280
توضیحات محصول
سیستم ODEX یک سیستم چکش زیر حفره ای است که برای پیشبرد غلاف در حین حفاری طراحی شده است.
سیستم ROSCHEN ODEX از بیت پایلوت، بیت ریمر و دستگاه راهنما تشکیل شده است.
آنها از فولاد آلیاژی و کاربید با کیفیت بالا با عملیات حرارتی دقیق ساخته شده اند. سیستم ROSCHEN ODEX در
بسیاری از سایت های کاری در بسیاری از مناطق بهبود یافته است.
| سیستم حفاری غلاف اگزنتریک ODEX - پارامترهای معمولی |
| پارامتر |
محدوده/گزینه های معمولی |
یادداشت |
| قطر غلاف (OD) |
114 میلی متر (4.5 اینچ)، 140 میلی متر (5.5 اینچ)، 168 میلی متر (6.5 اینچ)، 194 میلی متر (7.5 اینچ) |
متداول ترین اندازه ها. بزرگتر/سفارشی موجود است. |
| قطر سوراخ حفاری شده |
~ 1.3x - 1.5x OD غلاف |
توسط اندازه ریمر اگزنتریک تعیین می شود. |
| جنس ریمر |
درج های کاربید تنگستن، فولاد آلیاژی سخت |
مقاومت در برابر سایش بالا. |
| نوع غلاف |
اتصال همسطح، فولاد با استحکام بالا |
استحکام و پیشرفت صاف را تضمین می کند. |
| روش رانندگی |
چکش بالا (چکش های DTH)، چرخشی (چکش زیر حفره یا ODEX) |
سازگار با دکل های حفاری استاندارد. |
| اعماق معمولی |
تا 100+ متر (300+ فوت) |
بستگی به شرایط زمین و ظرفیت دکل دارد. |
مشخصات فنی:
| نوع ODEX |
اندازه غلاف توصیه شده |
ضخامت دیواره حداقل |
قطر بیت پایلوت |
قطر ریمر |
برای شفت های چکش |
| حداکثر OD |
حداقل شناسه |
| میلی متر |
اینچ |
میلی متر |
اینچ |
میلی متر |
اینچ |
میلی متر |
اینچ |
میلی متر |
اینچ |
| 90 |
115 |
4 1/2 |
102 |
4 |
6 |
15/64 |
90 |
3 35/64 |
123 |
4 27/32 |
DHD3.5, Cop34, Mission 30 |
| 115 |
142 |
5 19/32 |
125 |
4 59/64 |
7 |
9/32 |
115 |
4 17/32 |
155 |
6 7/64 |
DHD340A, SD4, QL40, Mission40 |
| 115 |
146 |
5 3/4 |
128 |
5 3/64 |
7 |
9/32 |
116 |
4 9/16 |
152 |
6 |
| 140 |
168 |
6 5/8 |
152 |
5 63/64 |
8 |
5/16 |
140 |
5 1/2 |
189 |
7 7/16 |
DHD350R, SD5, QL50, Mission50 |
| 144 |
178 |
7 |
160 |
6 19/64 |
9 |
23/64 |
144 |
5 9/16 |
192 |
7 9/16 |
| 165 |
196 |
7 23/32 |
183 |
7 13/64 |
6 |
15/64 |
166 |
6 17/32 |
211 |
8 19/64 |
DHD360, SD6, QL60, Mission60 |
| 180 |
219 |
8 5/8 |
194 |
7 5/8 |
6 |
15/64 |
179 |
7 3/64 |
232 |
9 1/8 |
| 190 |
219 |
8 5/8 |
205 |
8 1/16 |
7 |
9/32 |
191 |
7 1/2 |
236 |
9 19/64 |
| 190 |
219 |
8 5/8 |
205 |
8 1/16 |
7 |
9/32 |
191 |
7 1/2 |
236 |
9 19/64 |
DHD380, QL80, SD8, Mission 80 |
| 230 |
273 |
10 3/4 |
250 |
9 27/32 |
11.5 |
29/64 |
229 |
9 1/64 |
286 |
11 1/4 |
| 240 |
273 |
10 3/4 |
250 |
9 27/32 |
11.5 |
29/64 |
241 |
9 31/64 |
308 |
12 1/8 |
| 280 |
324 |
12 3/4 |
305 |
12 |
9.5 |
3/8 |
280 |
11 1/64 |
378 |
14 57/64 |
SD10, NUMA100 |
مزایا
1. قابل استفاده برای لایه های ناپایدار ضعیف: طراحی اگزنتریک می تواند پایداری بهتر چاه و هدایت غلاف را در سازندهای سست، متخلخل و به راحتی فرو ریخته فراهم کند.
2. سرعت ساخت سریع: برخی از فرآیندها امکان تکمیل مستقیم حفاری و نصب غلاف را بدون ساخت گل فراهم می کنند. به طوری که دوره ساخت را بسیار کوتاه می کند.
3. کاهش اصطکاک چاه: غلاف اگزنتریک تماس نامنظمی را در دیواره چاه ایجاد می کند که می تواند اصطکاک کلی چاه را کاهش دهد. در نتیجه بار بالابری تجهیزات را کاهش می دهد.
چگونه بخریم؟
اگر می خواهید مته odex بخرید، باید OD و ضخامت دیواره غلافی را که نیاز دارید به ما بگویید. ما همچنین باید قطر سوراخ، حداقل شناسه کفش غلاف و مدل چکش را بدانیم.
به طور کلی، شما باید مناسب ترین سیستم غلاف اگزنتریک را با توجه به شرایط زمین شناسی خاص، و همچنین محیط ساخت و ساز، بودجه اقتصادی و الزامات فنی انتخاب کنید تا از پیشرفت ایمن و کارآمد پروژه اطمینان حاصل کنید.
