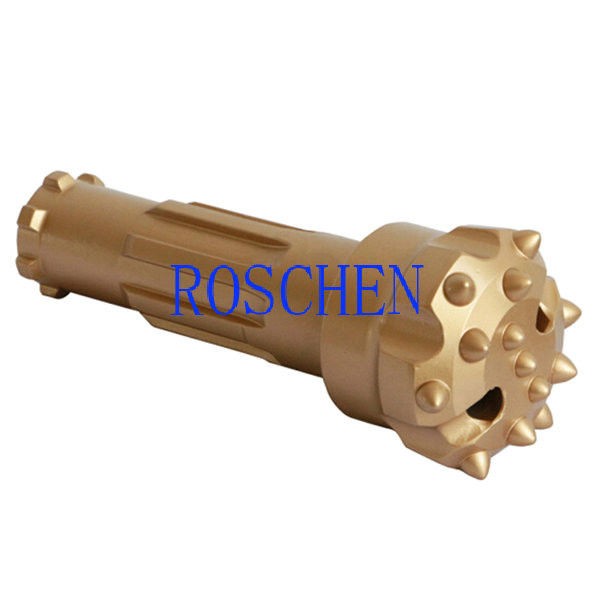

چکش سوراخ پایین فشار بالا / پایین هوا ، ابزار حفاری COP 32 90 Dth
ابزارهای حفاری Dth برنامه های کاربردی
ابزارهای حفاری Dth مخفف بیت چکشی Down The Hole است.بیت های DTH ما از مواد اولیه با کیفیت و عملیات حرارتی برای تولید استفاده می کنند.با توجه به ویژگی مقاومت در برابر سایش و مقاومت در برابر ضربه ، بیت دکمه چکش DTH ما به طور گسترده ای در استخراج ، حفاری چاه آب و حفاری سنگ استفاده می شود.
Dth Drilling Tools انتخاب شکل صورت:
1. قطره مرکز بیت
2. صورت مقعر
3. صورت محدب
4. صورت دو سنج
5. بیت صورت تخت
انتخاب شکل دکمه کاربید:
1. دکمه گنبدی / گرد
2. دکمه های سهموی / نیمه بالستیک
3. دکمه بالستیک
4. دکمه تیز
5. دکمه تخت
پارامترهای ابزار حفاری سری D32 Cop32:
برای 3 "چکش |
بیت دیا |
شماره سوراخ هوا |
پیمانه |
جلو |
وزن |
|
DTH بیت شنک |
میلی متر |
اینچ |
دکمه ها |
دکمه ها |
(کیلوگرم) |
|
COP32 |
85 |
3 11/32 " |
2 |
6 × φ13 |
4 × φ12 |
4.2 |
90 |
3 1/2 " |
2 |
6 × φ14 |
4 × φ12 |
4.5 |
|
95 |
3 3/4 " |
2 |
6 × φ14 |
4 × φ13 |
4.7 |
|
100 |
3 7/8 " |
2 |
8 × φ12 |
6 × φ12 |
5 |
|
105 |
4 1/8 " |
2 |
8 × φ13 |
6 × φ12 |
5.3 |
|
BR3 |
85 |
3 11/32 " |
2 |
6 × φ13 |
4 × φ12 |
3.8 |
90 |
3 1/2 " |
2 |
6 × φ14 |
4 × φ12 |
4 |
|
95 |
3 3/4 " |
2 |
6 × φ14 |
4 × φ13 |
4.3 |
|
100 |
3 7/8 " |
2 |
8 × φ12 |
6 × φ12 |
4.8 |
|
105 |
4 1/8 " |
2 |
8 × φ13 |
6 × φ12 |
5.2 |
|
DHD3.5 / COP34 |
85 |
3 11/32 " |
2 |
6 × φ13 |
4 × φ12 |
4.2 |
90 |
3 1/2 " |
2 |
6 × φ14 |
4 × φ12 |
4.5 |
|
95 |
3 3/4 " |
2 |
6 × φ14 |
4 × φ13 |
4.8 |
|
100 |
3 7/8 " |
2 |
8 × φ12 |
6 × φ12 |
5 |
|
105 |
4 1/8 " |
2 |
8 × φ13 |
6 × φ12 |
5.5 |
|
QL30 |
85 |
3 11/32 " |
2 |
6 × φ13 |
4 × φ12 |
4.5 |
90 |
3 1/2 " |
2 |
6 × φ14 |
4 × φ12 |
4.7 |
|
95 |
3 3/4 " |
2 |
6 × φ14 |
4 × φ13 |
4.9 |
|
100 |
3 7/8 " |
2 |
8 × φ12 |
6 × φ12 |
5 |
|
105 |
4 1/8 " |
2 |
8 × φ13 |
6 × φ12 |
5.5 |
مشخصات بیت ROSCHEN DTH |
||||
اندازه چکش |
قطر بیت |
شنک |
ROSCHEN CODE |
|
متریک |
اینچ |
|||
1 " |
64 میلی متر - 70 میلی متر |
2 1/2 "-2 3/4" |
BR1 |
ROS 11 |
2 " |
70 میلی متر - 95 میلی متر |
2 3/4 "-3 3/4" |
MACH20 / BR2 |
ROS 22 |
3 " |
90 میلی متر - 102 میلی متر |
3 1/2 "-4" |
COP32 / COP34 / MACH303 |
ROS 32 |
M30 / DHD3.5 / BR3 |
ROS 34 |
|||
4 " |
105 میلی متر - 152 میلی متر |
4 1/8 "-6" |
COP44 / DHD340 / MACH44 |
ROS 42 |
SD4 / M40 / QL40 |
ROS 44 |
|||
5 " |
133 میلی متر - 165 میلی متر |
5 1/4 "-6 1/2" |
COP54 / DHD350R / MACH50 |
ROS 52 |
SD5 / M50 / QL50 / BR5 |
ROS 54 |
|||
6 " |
152 میلی متر - 254 میلی متر |
4 1/8 "-10" |
COP64 / DHD360 / SD6 |
ROS 62 |
M60 / QL60 / Bulroc BR6 |
ROS 64 |
|||
8 " |
203 میلی متر - 330 میلی متر |
8 "-13" |
COP84 / DHD380 / SD8 |
ROS 82 |
QL80 / M80 / M85 |
ROS 84 |
|||
10 " |
254 میلی متر - 380 میلی متر |
10 "-15" |
SD10 |
ROS 100 |
NUMA100 |
||||
12 " |
305 میلی متر - 508 میلی متر |
12 "-20" |
DHD1120 / SD12 |
ROS 120 |
NUMA120 / NUMA125 |
||||
یادداشت: |
||||
Metzke ، موضوع Remet در دسترس است! |
||||
هر اندازه بیتی خاص DTH با درخواست در دسترس خواهد بود. |
ما همچنین محصولات مرتبط چکش DTH ، سیستم ODEX ، سیستم های تقارن ، سیستم های حفاری بلوک اسلاید و غیره و لوله های حفاری DTH را برای رشته های مختلف API REG ، API IF ، BECO و غیره ارائه می دهیم.
