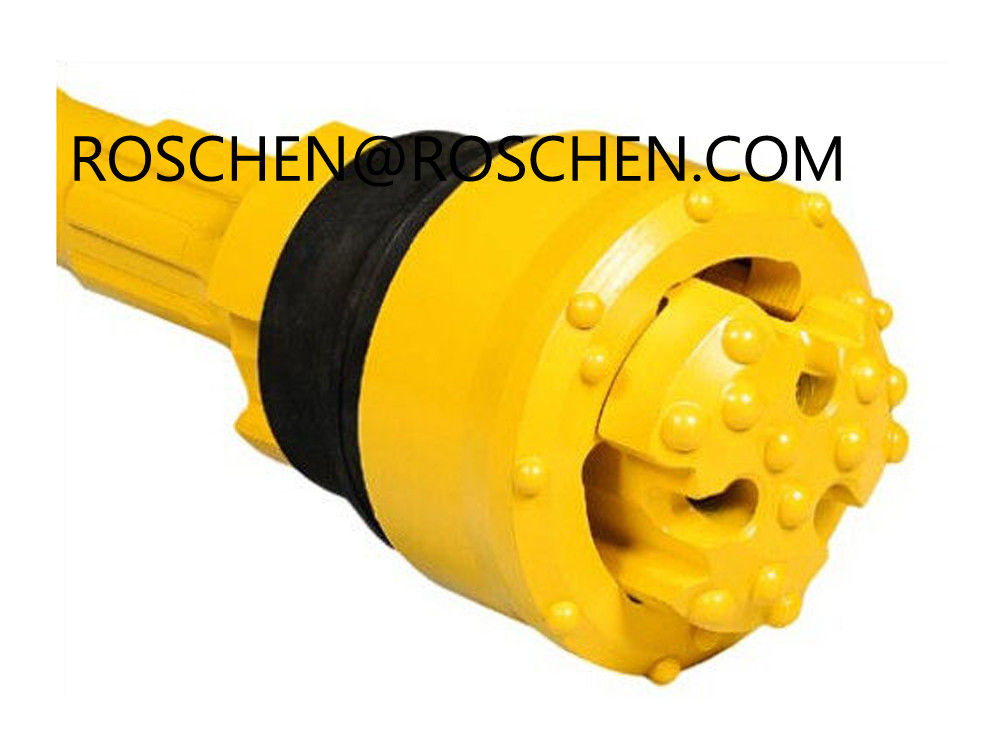

سیستم حفاری سنگین 70 متری - 400 میلی متر OD
سیستم مته Stratex
Stratex Drill System (SDS) یک سیستم حفاری سنگین است که برای شرایطی که به سوراخ محفظه مورد نیاز است طراحی شده است.سوراخ های در حال فروپاشی گران کردن ، حفاری بیش از حد بار ، با از دست رفتن تجهیزات حفاری و زمان کم است.
با همکاری حفاری ها و پیمانکاران حفاری ، SDS برای غلبه بر این مشکلات ساخته شد.طرح غیر عادی اختراع شده و بیت های مته Drop Off Ring (DOR) باعث می شود رشته و پوشش مته به طور همزمان با یک سیستم حفاری چکش معمولی در سوراخ پایین بیاید.
بیت طراحی شده از مرکز خارج از چرخش به بیرون و ایجاد سوراخ با قطر بزرگتر از پوشش ، جلوگیری از غارنشینی ، شستشو و سایر مشکلات رایج در عملیات حفاری عادی در لایه های نرم و شن و ماسه یا لایه های سست.از آنجا که 90٪ از حفاری های سنگین بار در جهان در لایه های سست است ، استفاده بالقوه از SDS بسیار زیاد است.
پس از رسیدن به عمق تعیین شده ، بیت ریمر SDS با معکوس نمودن جهت چرخش و اعمال تنش بر روی بیت ریمر جمع می شود ، که دارای مخروطی است و برای برداشتن آسان کل رشته مته به داخل محفظه جمع می شود.این محفظه را برای برنامه های دیگر یا برای حذف در تاریخ بعدی در جای خود باقی می گذارد.روش SDS برای استفاده با لوله رزوه ای مشترک یا پوشش از نوع جوش داده شده طراحی شده است و اندازه بسیار کمی را برای طیف گسترده ای از ضخامت دیواره های مختلف پوشش فراهم می کند.
مزایای SDS:
برنامه های کاربردی:
لوازم جانبی موجود با SDS:
سیستم مته سنگین
مونتاژ سیستم Stratex
روش حفاری Stratex با سکوهای حفاری دوار هوا و چکش های سوراخ سوراخ اکثر تولید کنندگان استفاده می شود.میله مته با استفاده از ساب تغییر یا ساب مفصل دار به درایو بالای دکل متصل می شود.سپس میله مته با همان روش به چکش سوراخ پایین متصل می شود.مهره چاک و حلقه های خرد شده برای قرار دادن ساقه راهنمای دستگاه برداشته می شوند و با جایگزینی حلقه های خرد شده و مهره چاک محکم می شوند. بیت ریمر ، در حالت بسته ، اکنون در کفش محافظ قرار می گیرد.از آنجا که چکش کوبه ای در پایین سوراخ قرار دارد و مستقیماً بالای سوراخ سوراخ کار می کند ، نیروی پایین کشیدن لوله پوشش از طریق کفش پوشش انتقال می یابد.هوای خروجی مته قلمه های سست را از طریق شیارهای دستگاه راهنما به سمت بالا هدایت می کند و آنها را بین میله مته و دیواره پوشش از طریق سر تخلیه ، که به لوله پوشش متصل است ، به بیرون مجبور می کند.با استفاده از سر تخلیه ، حفاری نه تنها ایمن تر بلکه از نظر محیط زیست نیز تمیزتر است.از Stratex می توان به همراه کف یا آب برای از بین بردن برش استفاده کرد.
گرگرفتگی خوب
خوب شستشو در هرگونه عملیات موفقیت آمیز حفاری یا استفاده از سیستم حفاری بیش از حد ضروری است.سیستم Stratex با ایجاد جتهای هوا در بالا و پایین دستگاه راهنما ، ایجاد خلاuum در سطح صورت بیت ریمر ، از بین بردن قلمه ها با سرعت حلقوی بیشتر.کاربیدهای سنج در کنار پیلوت و بیت ریمر برای خرد کردن قلمه ها به ذرات ریزتر عمل می کنند که اکثر آنها از سوراخ خارج می شوند.قلمه های باقیمانده مجبور می شوند دوباره به دیواره های حفره برگردانده شوند و مواد کمتری از سوراخ خارج شود. |
|
|
مزایای:
|
|
سرعت هوا برای پاکسازی موثر سوراخ مهم است.حداقل سرعت هوای برگشت 4000 فوت در دقیقه مطلوب است.فضای حلقوی بین لوله مته و سوراخ سوراخ شده و همچنین ظرفیت کمپرسور سرعت هوا را تعیین می کند.در صورت مشخص بودن میزان مصرف هوا و سطح حلقه ، سرعت هوای حلقوی در فوت در دقیقه را می توان محاسبه کرد:
سرعت هوای حلقوی (fpm) = |
هوای آزاد مصرف شده (cfm) x 144 |
|
منطقه حلقوی (مربع در.) * |
* منطقه حلقوی = .7854 x (قطر سوراخ - لوله مته OD)
به شرح زیر واسطه های شستشو همچنین مفید هستند:
توجه: فوم توانایی بلند کردن قلمه ها را دارد و دیواره سوراخ را تثبیت می کند و روغنکاری را برای نفوذ راحت تر پوشش فراهم می کند.فوم همچنین عملکرد حفاری خوبی در اکثر انواع رس دارد.
سیستم مته Stratex
میله حفاری
|
روکش برف پاک کن بدن تخلیه گیره تخلیه انتهای پوشش خالی گیره آداپتور گیرنده های قابل تعویض پین پایان جعبه پایان پوشش چکش شنک دستگاه راهنما کفش پوشش Reamer Bit |
سیستم Stratex از یک باریکه و پیلوت یک تکه استفاده می کند که با چرخش نیم پیچ به سمت راست به سمت خارج و به حالت کاملاً باز روی شافت خارج از مرکز حرکت می کند. این سیستم بیت آزمایشی reamer سوراخ قطر بزرگتری نسبت به قطر پوشش باز می کند.به عنوان مته های بیت خلبان reamer ، پوشش به طور همزمان در سوراخ پایین می آید.بیت خلبان هنگام حفاری با چکش در 10 تا 40 دور در دقیقه می چرخد. با رسیدن به عمق حفاری تعیین شده ، سیستم بیت خلبان ریمر با اعمال کشش جزئی و معکوس نمودن جهت چرخش حفاری به داخل قاب جمع می شود.طراحی سیستم بیت خلبان reamer شامل یک روش تحمل بسته است که از دست دادن بیت خلبان را تقریباً غیرممکن می کند.این سیستم بیتی ، در موقعیت بسته ، به راحتی از طریق کف پوش و پوشش برداشته می شود. |
||
کار کردن
|
پس گرفته شده
|
|
حفاری تلسکوپی
با استفاده از روش حفاری تلسکوپی می توان به عمق عمیق تری دست یافت.
برخی از نمونه های رشته به شرح زیر است: |
365 |
240 |
190 |
140 |
90 |
|
365 |
215 |
165 |
115 |
|
|
365 |
215 |
140 |
90 |
|
عمق پوشش با Stratex بسته به نوع سازند ، تجهیزات حفاری و تجربه پرسنل حفاری با نسخه های چکش پایین سوراخ می تواند به 500 فوت یا بیشتر برسد.
عمق سوراخ
سیستم Stratex (میلی متر) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
365 |
حداکثر نرمال - عمق سوراخ (فوت) |
200 |
250 |
300 |
500 |
500 |
500 |
500 |
- |
- |
- |
روش حفاری Stratex
روش حفاری نهایی
روش حفاری Overburden که توسط مته های مخصوص حفاری طراحی شده است.مواد سنگین بار وقتی حداقل انتظار می رود اعتصاب می کند.آماده باشیداز Stratex استفاده کنید!
سیستم مته Stratex اختراع شده:
|
1. ساقه و راهنمای یک تکه ساخته شده از بالاترین کیفیت مواد با کنترل دقیق کیفیت. 2. از جت های هوا برای جلوگیری از هرگونه اختلال در باز و جمع شدن عملیات بیت آزمایشی ریمر و پاکسازی قلمه ها در بالای سیستم بیت خلبان ریمر استفاده می شود. 3. سیستم تحمل مهر و موم شده برای سهولت در چرخش کمی خارج از مرکز یا بیرون کشیدن آن به داخل قاب. 4. پوشش با کفش: ممکن است پوشش با انتهای ساده یا رزوه ای تهیه شود. 5. دور زدن شیاری مستقیماً بالای سیستم قفل برای پاک کردن قلمه ها و اطمینان از تماس کامل صورت با سوراخکاری. 6. شانه مخروطی روی بیت ریمر اتصال پوشش را از بین می برد و در جمع شدن بیت ریمر به داخل پوشش کمک می کند. 7. ریمر یک تکه و بیت خلبان ساخته شده از بالاترین کیفیت مواد ، با کنترل دقیق کیفیت. 8. کاربیدهای حفاظتی سنج در کارهای سنگین ، خلبان یک تکه و کمی ریمر. 9. کاربیدهای گنبد بر روی خلبان وظیفه سنگین و بیت ریمر. |
|
هنگام حفاری متحدالمرکز مورد نیاز است:
* هنگامی که همراه با توصیه ها و مشخصات سازنده استفاده می شود. |
حلقه رها کردن در زیر Reamer
ابزار |
پوشش |
اسمی |
پوشش |
پوشش |
سوراخ |
70 میلی متر |
3.5 |
3.0 |
.216 |
2.75 |
75/3 |
80 میلی متر |
4.0 |
3.5 |
.266 |
3.125 |
4.875 |
90 میلی متر |
4.5 |
4.0 |
.237 |
3.625 |
5.0 |
115 میلی متر |
5.563 |
5.0 |
.258 |
4.5 |
6.125 |
140 میلی متر |
6.625 |
6.0 |
.280 |
5.5 |
7.5 |
165 میلی متر |
7.625 |
7.0 |
.301 |
6.5 |
8.75 |
190 میلی متر |
8.625 |
8.0 |
.322 |
7.5 |
9.75 |
210 میلی متر |
9.625 |
9.0 |
.342 |
8.350 |
11.0 |
215 میلی متر |
10.0 |
9.5 |
.350 |
8.625 |
11.125 |
240 میلی متر |
10.75 |
10.0 |
.365 |
9.525 |
25/11 |
ابزارهای عالی و ماندگاری بیش از 30 سال
|
حداکثر فشار هوا برای سیستم های مته Stratex حداکثر فشار هوای توصیه شده برای حفاری Stratex با چکش های سوراخ پایین 12 بار است که برابر با 210 psi است. سرعت چرخش به اندازه بیت Stratex و سازه ای که در حال حفاری است بستگی دارد.ممکن است سرعت چرخش با تغییر در شکل گیری تغییر کند.جدول سرعت چرخش پیشنهادی را برای اندازه های مختلف Stratex نشان می دهد. |
سرعت چرخش پیشنهادی
سیستم Stratex (میلی متر) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
280 |
سرعت (دور در دقیقه) |
20 - 40 |
10 - 25 |
دکل های حفاری باید گشتاور کافی برای حفاری با Stratex داشته باشند.جدول سرعت چرخش پیشنهادی را برای اندازه های مختلف بیت Stratex نشان می دهد.
عمق سوراخ
سیستم Stratex (میلی متر) |
70 |
80 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
280 |
حداقل گشتاور (فوت / پوند) |
570 |
600 |
663 |
1470 |
2200 |
2950 |
4000 |
4000 |
4000 |
7000 |
"ROSCHEN در مورد اندازه دیواره پوشش ، گسترده ترین انعطاف پذیری را فراهم می کند
ضخامت ، که آن را به تقاضای زیاد توسط کاربران تبدیل می کند.تمام سیستم ها کامل و آماده برای
ظرف یک یا دو هفته مجدداً فروش مجدد انجام دهید ، یک بازه زمانی که دیگر تولیدکنندگان نمی توانند آن را برآورده کنند.
Stratex Over Burden Drilling Tool: اندازه و نمودار فنی
اندازه ابزار |
اندازه های پوشش |
شناسه کفش درایو |
طول کفش درایو |
راهنمای فاصله پوشش |
قطر اصلاح شده |
بیت |
راهنمای فاصله پوشش |
||
اندازه اسمی |
OD |
دیوارها |
|||||||
70 |
3 |
3.50 |
.216 |
2.750 |
2.5 |
4.25 |
75/3 |
2.75 |
2.968 |
80 |
3.5 |
4.0 |
.237 |
3.156 |
2.75 |
4.5 |
4.375 |
3 |
3.437 |
90 |
4 |
4.5 |
.247 |
3.650 |
3.5 |
5 |
5 |
3.5 |
3.937 |
110 |
5 |
5.562 |
.375 |
4.375 |
5.5 |
7.50 |
6.125 |
4.25 |
4.75 |
115 |
5 |
5.562 |
.258 |
4.575 |
5.5 |
7.50 |
6.125 |
4.25 |
4.937 |
132 |
6 |
6.625 |
.432 |
5.188 |
5 |
7.75 |
7.5 |
4.875 |
5.593 |
140 |
6 |
6.625 |
.280 |
5.575 |
5 |
7.75 |
7.5 |
5.125 |
5.937 |
142 |
7 |
7 |
.498 |
5.575 |
5 |
7.625 |
7.875 |
5.25 |
5.875 |
150 |
7 |
7 |
.272 |
5.937 |
5 |
7.625 |
7.875 |
5.25 |
6.375 |
160 |
7 |
7.625 |
.500 |
6.036 |
5.5 |
8.25 |
8.75 |
6.125 |
6.500 |
165 |
7 |
7.625 |
.301 |
6.575 |
5.5 |
8.25 |
8.75 |
25/6 |
6.937 |
180 |
8 |
8.625 |
.500 |
7.075 |
6 |
8.75 |
10 |
6.75 |
7.535 |
190 |
8 |
8.625 |
.277 |
7.575 |
6 |
8.75 |
10 |
7.375 |
7.937 |
200 |
9 |
9.625 |
.500 |
7.937 |
6 |
9 |
11 |
7.625 |
8.437 |
210 |
9 |
9.625 |
.342 |
8.312 |
6 |
9 |
11 |
8 |
8.845 |
215 |
10 |
10 |
.250 |
8.625 |
6 |
9 |
11 |
8 |
9.250 |
230 |
10 |
10.75 |
.500 |
9.050 |
7 |
10.25 |
11.75 |
8.75 |
9.625 |
235 |
10 |
10.75 |
.365 |
9.275 |
7 |
10.25 |
11.75 |
9 |
9.890 |
250 |
11 |
11.75 |
.500 |
10 |
7 |
10.75 |
25/13 |
9.625 |
10.62 |
260 |
11 |
11.75 |
.375 |
10.25 |
7 |
10.75 |
25/13 |
10 |
10.87 |
280 |
12 |
12.75 |
.500 |
10.937 |
7 |
11 |
14.5 |
10.625 |
11.56 |
300 |
13.37 |
13.375 |
.430 |
* |
8 |
12 |
15 |
10.625 |
* |
310 |
14 |
14 |
.500 |
25/12 |
8 |
12 |
75/15 |
12 |
87/12 |
360 |
16 |
16 |
.500 |
25/14 |
10 |
25/14 |
18 |
14 |
14.87 |
410 |
18 |
18 |
.500 |
* |
10 |
* |
20 |
15 |
* |
420 |
18.62 |
18.62 |
.430 |
* |
10 |
* |
20.37 |
15 |
* |
455 |
20 |
20 |
.500 |
* |
11 |
* |
22 |
5/17 |
* |
510 |
22 |
22 |
.500 |
20.075 |
11 |
16 |
24 |
18 |
* |
560 |
24 |
24 |
.500 |
22.075 |
11 |
16.5 |
26 |
20 |
22.75 |
610 |
26 |
26 |
.500 |
23.875 |
12 |
17 |
28 |
22 |
* |
660 |
28 |
28 |
.500 |
25.875 |
12 |
5/17 |
30 |
24 |
* |
710 |
30 |
30 |
.500 |
27.875 |
12 |
19 |
32.5 |
26 |
* |
760 |
32 |
32 |
.500 |
29.875 |
14 |
21 |
34.5 |
28 |
* |
810 |
34 |
34 |
.500 |
31.875 |
14 |
21.5 |
36.5 |
30 |
32.62 |
860 |
36 |
36 |
.500 |
33.75 |
14 |
23 |
38.5 |
32 |
* |
1000 |
42 |
42 |
.500 |
39.375 |
16 |
* |
44.5 |
38 |
* |
1150 |
48 |
48 |
.500 |
45.375 |
16 |
* |
51 |
42 |
* |
STRATEX CENTRO *
|
جدیدترین مرکز متحرک تحت ریمر برای قطر بزرگ استفاده می شود الزامات:
|
اندازه ابزار |
اندازه های پوشش |
کفش رانندگی |
طول کفش درایو |
راهنمای پوشش منطقه |
قطر اصلاح شده |
راهنمای OD |
||
اذعان |
اندازه اسمی |
OD |
حداکثر |
|
|
|
|
|
460 |
20 |
20.000 |
0.500 |
18.125 |
9000 |
ساعت 14.00 |
21.250 |
18.750 |
510 |
22 |
22000 |
0.500 |
20.125 |
10.000 |
15.50 |
23.250 |
20.750 |
560 |
24 |
24000 |
0.500 |
22.125 |
10.000 |
15.50 |
25.250 |
22.750 |
610 |
26 |
26000 |
0.500 |
24.125 |
11000 |
16.50 |
27.250 |
24.750 |
660 |
28 |
28.000 |
0.500 |
26.125 |
12000 |
17.50 |
29.250 |
26.750 |
710 |
30 |
30.000 |
0.500 |
27.875 |
12000 |
ساعت 19.00 |
32.500 |
* |
760 |
32 |
32000 |
0.500 |
29.875 |
14000 |
ساعت 21:00 |
34.500 |
* |
810 |
34 |
34.000 |
0.500 |
31.875 |
14000 |
21.50 |
36.500 |
36.620 |
860 |
36 |
36000 |
0.500 |
33.750 |
14000 |
ساعت 23:00 |
38.500 |
* |
1000 |
42 |
42000 |
0.500 |
39.375 |
16000 |
* |
44.500 |
* |
1150 |
48 |
48.000 |
0.500 |
45.375 |
16000 |
* |
51000 |
* |
