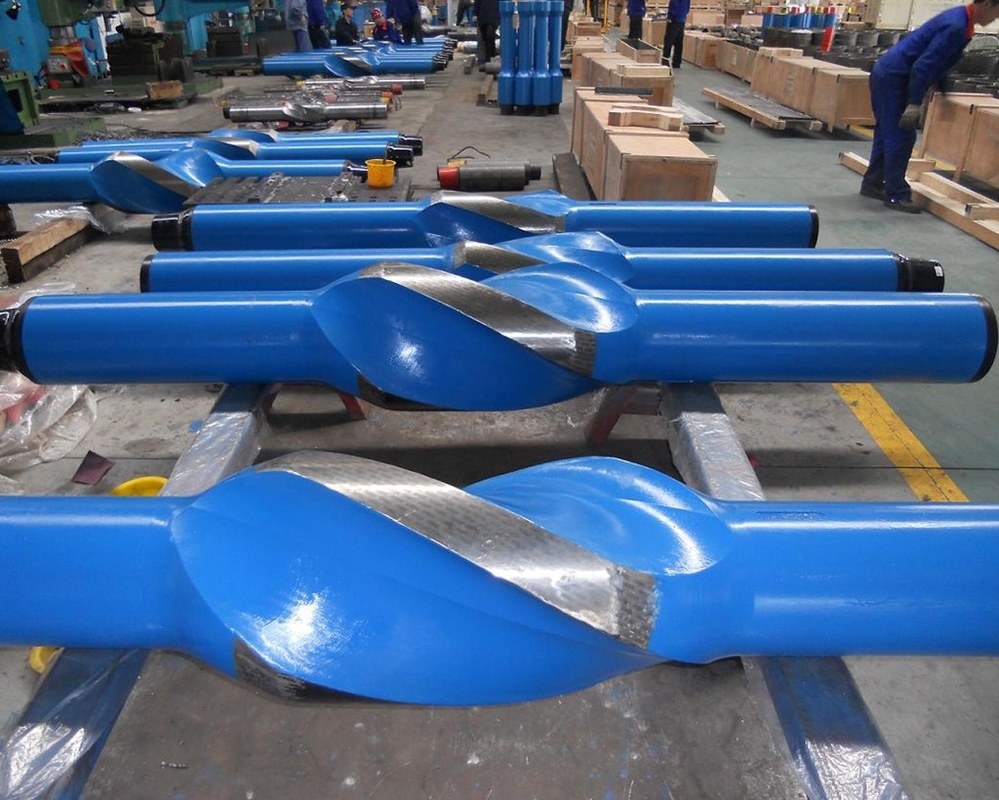

تثبیت کننده های حفاری 15 اینچی با کاربید تنگستن سخت دارای گواهی استاندارد API
17 تثبیت کننده حفاری سنگین 1/2 اینچی با استاندارد API دارای صفحه کاربید تنگستن سخت
تثبیت کننده های حفاری سنگین - دارای گواهی API و اثبات شده در میدان
Roschen تثبیت‌کننده‌های API با کیفیت بالا را مستقیماً از پایگاه تولیدی ما در چین با قیمت‌های بسیار پایین‌تر از عرضه‌کننده محلی شما ارائه می‌کند.
تثبیت کننده های حفاری ما که از فولاد ضد زنگ با کیفیت AISI 4145H یا فولاد ضد زنگ غیر مغناطیسی تا API Spec 7-1 ساخته شده اند، یکی از ناهموارترین هایی هستند که می توانید پیدا کنید.
| مشخصات اصلی |
| استانداردها |
API Spec 7-1 |
| انواع |
تیغه یکپارچه، تیغه جوش داده شده، آستین قابل تعویض، غیر چرخشی |
| موقعیت ها |
نزدیک بیت (جعبه/جعبه)، رشته یقه مته (جعبه/پین) |
| گریدهای فولادی |
AISI 4145H اصلاح شده، غیر مغناطیسی (غیر ماگ) |
| هارد فیسینگ |
HF1000 - HF5000 |
بررسی اجمالی محتوا
1. یک تثبیت کننده برای هر کاربرد حفاری
1). تثبیت کننده تیغه یکپارچه (IBS)
2). تثبیت کننده تیغه جوش داده شده
3). تثبیت کننده آستین قابل تعویض
4). تثبیت کننده آستین غیر چرخشی (تثبیت کننده آستین لاستیکی)
2. اندازه و اتصالات تثبیت کننده
3. درجات فولادی موجود
1). AISI 4145H Mod Steel
2). فولاد غیر مغناطیسی (غیر ماگ).
4. انواع Hardfacing
5. نحوه سفارش
یک تثبیت کننده برای هر کاربرد حفاری
تثبیت کننده ها بخشی جدایی ناپذیر از مجموعه سوراخ پایین هستند. آنها وزن یقه های مته را روی مته متمرکز می کنند، BHA را سفت می کنند و یقه های مته را از دیواره گمانه دور نگه می دارند و در نتیجه خطر گیرکردن لوله را کاهش می دهند.
Roschen طیف وسیعی از تثبیت کننده ها را برای تمام اندازه ها و سازندهای سوراخ ممکن ارائه می دهد. تثبیت کننده های ویژه مانند رولرها، سوراخ بازکن ها و برف پاک کن های صندلی کلید این انتخاب را تکمیل می کنند و مطمئن می شوند که همیشه تثبیت کننده مناسب برای کاربرد حفاری خود را پیدا خواهید کرد.
تثبیت کننده تیغه یکپارچه (IBS)
تثبیت کننده های یکپارچه تیغه (IBS) که از یک تکه فولاد با استحکام بالا AISI 4145H یا فولاد غیر مغناطیسی ساخته شده است، خطر افتادن تیغه ها در چاه را از بین می برد.
با تیغه های مارپیچ در زوایای مختلف یا تیغه های مستقیم موجود است. تیغه های مارپیچی تماس سطحی 360 درجه را تضمین می کنند، در حالی که تیغه های مستقیم حداکثر غلظت مایع را فراهم می کنند.
تثبیت کننده های تیغه یکپارچه ما که با محلول سختی بهینه پوشانده شده اند، برای اکثر سازه ها، از نرم تا ساینده، مناسب هستند.
محدوده اندازه سوراخ
. تثبیت کننده تیغه مستقیم: 5 اینچ - 28 1/2 اینچ
. تثبیت کننده تیغه مارپیچی: 5 تا 36 اینچ
. تثبیت کننده هندوانه: 8 تا 28 اینچ
تثبیت کننده تیغه جوش داده شده
با جوشکاری تیغه ها بر روی سنبه آهنگری، تثبیت کننده های تیغه جوش داده شده یک جایگزین اقتصادی برای تثبیت کننده های تیغه یکپارچه برای سازندهای نرم و سخت متوسط هستند.
عملیات حرارتی تمام طول و آزمایش های غیر مخرب کامل همه درزهای جوشکاری حداکثر استحکام را تضمین می کند.
موجود در طرح تیغه مستقیم و تیغه مارپیچ با 3 یا 4 تیغه در هر تثبیت کننده.
انواع تیغه های تثبیت کننده
تثبیت کننده های جوش داده شده و یکپارچه Roschen با تیغه هایی از زوایای بسته بندی زیر موجود است.
. تیغه مستقیم
. مارپیچ باز: زاویه بسته بندی 180 تا 220 درجه
. مارپیچ کامل: زاویه بسته بندی 300 تا 350 درجه
. مارپیچ محکم: زاویه بسته بندی 500 تا 600 درجه
تیغه های مارپیچ راست دست هستند، اما مارپیچ های چپ در صورت درخواست می توانند مبله شوند.
تثبیت کننده آستین قابل تعویض
تثبیت کننده های آستین قابل تعویض که از یک سنبه و یک آستین قابل تعویض تشکیل شده اند، در مناطق دورافتاده، جایی که تعمیر و ترمیم تیغه ها امکان پذیر نیست، ایده آل هستند.
آستین را می توان به راحتی در کف مته بدون نیاز به ابزار خاص تعویض کرد. به عنوان یک مزیت اضافی، می توان از یک سنبه با آستین هایی با اندازه های مختلف استفاده کرد که هزینه تجهیزات را کاهش می دهد.
تثبیت کننده آستین غیر چرخشی (تثبیت کننده آستین لاستیکی)
ساخته شده از پلی اورتان مخصوص، آستین روی یک تثبیت کننده آستین غیر چرخشی در طول حفاری روی سنبه ثابت می ماند. به این ترتیب رشته مته را بدون کم کردن تثبیت می کند.
تثبیت کننده های آستین لاستیکی را می توان در سازه های سخت و ساینده استفاده کرد، زیرا سایش روی آستین ها در مقایسه با سایر انواع تثبیت کننده بسیار کمتر است.
صرفه جویی و جابجایی آسان: آستین ها را می توان به سرعت و به راحتی در کف مته تعویض کرد. طراحی بدون درز آنها از از بین رفتن آستین در سوراخ چاه جلوگیری می کند.
اندازه و اتصالات تثبیت کننده
مشخصات تثبیت کننده رایج در اینجا ذکر شده است. اندازه سوراخ ها، قطر گردن و اتصالات دیگر در صورت درخواست در دسترس هستند. تمامی ابعاد بر حسب اینچ می باشد.
| اندازه سوراخ |
قطر گردن |
اتصالات (هر دو رشته و نزدیک به بیت) |
| 5-1/2 |
4-1/8 تا 4-3/4 |
NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG |
| 5-5/8 |
4-1/8 تا 4-3/4 |
NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG |
| 5-3/4 |
4-1/8 تا 4-3/4 |
NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG |
| 5-7/8 |
4-1/8 تا 4-3/4 |
NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG |
| 6 |
4-1/8 تا 4-3/4 |
NC31 (2-7/8 IF) · NC38 (3-1/2 IF) · 3-1/2 REG |
| 6-1/8 |
4-1/8 تا 4-3/4 |
NC38 (3-1/2 IF) · 3-1/2 REG |
| 6-1/4 |
4-1/8 تا 4-3/4 |
NC38 (3-1/2 IF) · 3-1/2 REG |
| 6-1/2 |
4-1/8 تا 4-3/4 |
NC38 (3-1/2 IF) · 3-1/2 REG |
| 6-5/8 |
4-1/8 تا 4-3/4 |
NC38 (3-1/2 IF) · 3-1/2 REG |
| 6-3/4 |
4-1/8 تا 4-3/4 |
NC38 (3-1/2 IF) · 3-1/2 REG |
| 7-3/8 |
6-1/4 |
NC46 (4 IF) · 4-1/2 REG |
| 7-1/2 |
6-1/4 |
NC46 (4 IF) · 4-1/2 REG |
| 7-7/8 |
6-1/4 |
NC46 (4 IF) · 4-1/2 REG |
| 8-1/4 |
6-1/4 تا 6-3/4 |
NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 REG · 6-5/8 REG |
| 8-3/8 |
6-1/4 تا 6-3/4 |
NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 REG · 6-5/8 REG |
| 8-1/2 |
6-1/4 تا 6-3/4 |
NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 REG · 6-5/8 REG |
| 8-3/4 |
6-1/4 تا 6-3/4 |
NC46 (4 IF) · NC50 (4 1/2 IF) · 4-1/2 REG · 6-5/8 REG |
| 9 |
6-3/4 تا 7-3/4 |
4-1/2 REG · 6-5/8 REG |
| 9-1/2 |
6-3/4 تا 7-3/4 |
4-1/2 REG · 6-5/8 REG |
| 9-5/8 |
6-3/4 تا 7-3/4 |
4-1/2 REG · 6-5/8 REG |
| 9-7/8 |
6-3/4 تا 7-3/4 |
4-1/2 REG · 6-5/8 REG |
| 10-5/8 |
6-3/4 تا 7-3/4 |
4-1/2 REG · 6-5/8 REG |
| 11 |
8 تا 9-1/2 |
NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 12 |
8 تا 9-1/2 |
NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 12-1/4 |
8 تا 9-1/2 |
NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 13-1/2 |
8 تا 9-1/2 |
NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 14-3/4 |
8 تا 9-1/2 |
NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 16 |
8 تا 9-1/2 |
NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 16-1/2 |
8 تا 9-1/2 |
NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 17 |
8 تا 9-1/2 |
NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 17-1/2 |
8 تا 9-1/2 |
NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 20 |
8 تا 9-1/2 |
NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 22 |
8 تا 9-1/2 |
NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 23 |
8 تا 9-1/2 |
NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 24 |
8 تا 9-1/2 |
NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 26 |
8 تا 9-1/2 |
NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG |
| 28 |
9 تا 9-1/2 |
7-5/8 REG · 8-5/8 REG |
| 30 |
9 تا 10 |
7-5/8 REG · 8-5/8 REG |
| 36 |
9-1/2 تا 10 |
7-5/8 REG · 8-5/8 REG |
گریدهای فولادی موجود
تثبیت کننده های Roschen را می توان از فولاد AISI 4145H اصلاح شده یا فولاد ضد زنگ غیر مغناطیسی تولید کرد.
AISI 4145H Mod Steel
AISI 4145H Mod یک فولاد کروم مولیبدن ویژه است. حرارتی که مطابق با API Spec 7 عمل می‌کند، استحکام کششی بالا، مقاومت در برابر ضربه و سایش را به تثبیت‌کننده‌های ما می‌دهد.
. سختی: 285-341 HB (1 اینچ زیر سطح)
. قدرت ضربه: 54 ژول (ASTM A 370 – Charpy V-notch)
فولاد غیر مغناطیسی (غیر ماگ).
برای جلوگیری از تداخل مغناطیسی با تجهیزات اندازه‌گیری، برای جلوگیری از تداخل مغناطیسی در عملیات‌های حفاری (LWD) لازم است که تثبیت‌کننده‌ها و یقه‌های مته از فولاد ضد زنگ غیر مغناطیسی ساخته شوند.
علاوه بر این، ابزار سوراخ کف فولادی ضد زنگ به دلیل مقاومت خوب در برابر خوردگی در محیط های تهاجمی استفاده می شود.
برای تثبیت کننده های غیر مغناطیسی ما از فولاد ضد زنگ با کیفیت P530 Mn-Cr-N استفاده می کنیم که تمام شرایط فوق را برآورده می کند.
. سختی: حداقل 260-350 HB HB
. قدرت ضربه: 122 جی
. مقاومت در برابر خوردگی: تست شده و بر اساس ASTM 262 عمل E
. نفوذپذیری مغناطیسی: < 1001
انواع هاردفیسینگ
Roschen می‌تواند تثبیت‌کننده‌های شما را با چندین نوع مختلف سخت‌افزار (HF 1000 تا HF 5000) بپوشاند. اگر شک دارید که کدام یک را انتخاب کنید، ما به شما کمک خواهیم کرد تا بهترین گزینه سخت‌افزاری را بر اساس ویژگی‌های سازندی که با چاله‌ها مواجه می‌شوید، پیدا کنید.
HF 1000
کاربید تنگستن خرد شده در یک ماتریس برنز نیکل نگهداری می شود. اندازه دانه 3 میلی متر غلظت بیشتری از کاربید را تضمین می کند که برای حفاری سازند نرم ایده آل است.
HF 2000
درج‌های کاربید تنگستن ذوزنقه‌ای در ماتریس برنز نیکل کاربید متخلخل نگهداری می‌شوند. این باعث می شود عمق بیشتری از پوشش کاربید ایجاد شود - ایده آل برای حفاری با انحراف بالا در سازندهای ساینده.
HF 3000
درج های کاربید تنگستن در یک رسوب اسپری پودری که برای سازندهای ساینده ایده آل است. برای تثبیت کننده های غیر مغناطیسی توصیه می شود
HF 4000
درج کاربید تنگستن (نوع دکمه ای). این درج ها به گونه ای طراحی شده اند که اجازه درج سرد و حفظ تناسب نزدیک را می دهند. غلظت بیشتر درج ها در یک سوم پایینی تیغه و لبه جلویی باعث افزایش تماس سطحی برای کاهش سایش در ساختارهای بسیار ساینده می شود.
HF 5000
این فرآیند اکسی استیلن از ذرات کاربید مذاب سخت با اندازه‌های مختلف استفاده می‌کند که در یک ماتریس نیکل کروم نگهداری می‌شوند که خواص پیوند عالی و ویژگی‌های سایش سطحی بیشتری را فراهم می‌کند. سطوح سختی سطح بیش از 40 HRC. ایده آل برای کاربردهای زمین گرمایی بیش از 350 درجه سانتیگراد.
چگونه سفارش دهیم؟
لیست های زیر اطلاعات مورد نیاز برای سفارش یا پرس و جو در مورد تثبیت کننده API را در اختیار شما قرار می دهد. اگر تمام مشخصات مورد نیاز را در دسترس ندارید، نگران نباشید. فقط آنچه دارید برای ما بفرستید و بقیه را با شما مشخص خواهیم کرد.
اطلاعات مورد نیاز در مورد استابلایزر
. نوع تثبیت کننده: یکپارچه، جوشی، قابل تعویض یا غیر چرخشی
. موقعیت رشته مته: رشته یا نزدیک به بیت
. بسته بندی: مارپیچ محکم، مارپیچ کامل، مارپیچ باز یا مستقیم
. قطر سوراخ: مانند اندازه مته
. قطر گردن: مانند اندازه یقه مته
. اتصالات: مانند اتصال یقه مته و (در صورت تثبیت کننده نزدیک به بیت) اتصال مته.
. فولاد: AISI 4145H یا غیر مغناطیسی
. Hardfacing: هر یک از HF-1000 تا HF-5000
الزامات اختیاری
. ویژگی‌های کاهش استرس اتصال، بر اساس ISO 10424-2 (API Spec 7-2)
. اتصال سرد کار
. درمان سطح اتصال: فقط برای تثبیت کننده های غیر مغناطیسی اختیاری است
. فرورفتگی دریچه شناور: فقط برای تثبیت کننده های نزدیک به بیت
. مارپیچ دست چپ: فقط برای تثبیت کننده های تیغه مارپیچی
