شیب‌سنج تک و چند شات ارزان قیمت ±0.2° برای سوراخ‌کاری

شیب‌سنج تک‌شات و چندشات کم‌هزینه

شیب‌سنج تک‌شات و چندشات کم‌هزینه برای جهت‌یابی هسته حفاری

RS-SMLT-01 (0~180°±0.2°)
1. شیب: ±0.2°؛
2. آزیموت: ±1.0°؛
3. جهت ابزار: ±0.5°.

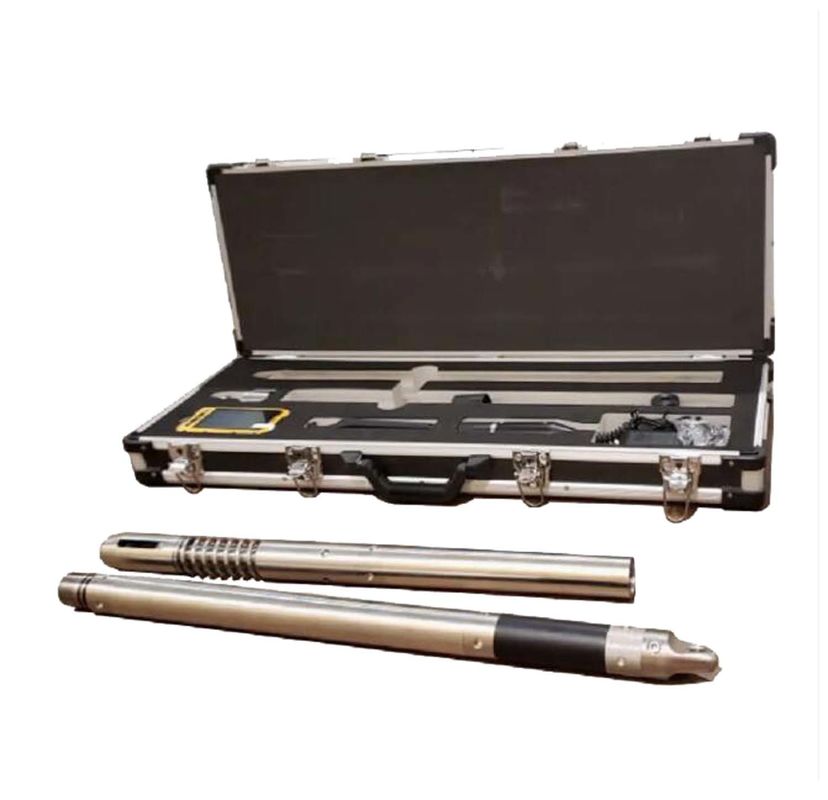

RS-SMLT-01 شیب‌سنج تک‌شات و چندشات کم‌هزینه


مقدمه

RS-SMLT-01 شیب‌سنج تک‌شات و چندشات کم‌هزینه برای اندازه‌گیری زاویه شیب، زاویه آزیموت، جهت‌گیری سطح عملکرد مغناطیسی و جهت‌گیری سطح عملکرد سمت بالا در انتهای سوراخ حفاری یا یک موقعیت خاص در حین حفاری استفاده می‌شود.

این دستگاه به طور گسترده در بررسی حفاری چاه در زمینه‌های نفت، معدن زغال سنگ و تأسیسات آبیاری کاربرد دارد.

ویژگی‌ها

1. برای اهداف عملیاتی مختلف:

برآورده کردن اهداف مختلف بررسی، چه برای اندازه‌گیری تعلیقی و چه برای اندازه‌گیری خود شناور، پس از تجهیز به محافظ‌های خارجی مختلف

2. دقت و قابلیت اطمینان بالا:

به عنوان بخش اصلی شیب‌سنج، سنسور شتاب با شتاب‌سنج ضد ضربه دارای ویژگی‌های خطی بودن بالا، رانش دمایی کم و تکرارپذیری خوب و غیره است.

3. حفاظت از خاموش شدن:

قطع برق ناشی از لرزش یا فشارها منجر به اختلال عملیاتی یا از دست رفتن داده‌ها نمی‌شود.

4. عملکرد پویا:

جمع‌آوری و پردازش داده‌های عالی در عملکرد پویا یا ایستا.

5. مقاومت در برابر ضربه و شوک:

بافر خارجی چند لرزشی، هم شعاعی و هم محوری.

6. مناسب برای محیط‌های با دمای پایین:

عملکرد عادی در -40 درجه سانتی‌گراد

7. اندازه‌گیری چاه عمیق:

مجهز به محافظ عایق حرارتی، کارکرد عادی در 250 درجه سانتی‌گراد، زیر 125 مگاپاسکال

مشخصات فنی

قطر: Ф32 و Ф27

شیب: 0~180°±0.2°

آزیموت: 0~360° ±1.0° (شیب چاه ≥6°)

سطح عملکرد سمت بالا: 0～360°±0.5° (شیب چاه ≥6°)

سطح عملکرد مغناطیسی: 0～360°±1.0° (شیب چاه ≤8°)

محدوده تاخیر: 1~99 دقیقه، حداقل 1 دقیقه

محدوده فاصله: 1~99 ثانیه، حداقل 1 ثانیه (فقط برای چند شات)

حداکثر نمونه‌برداری: 3600 نقطه (فقط برای چند شات)

زمان کار مداوم: حداقل 20 ساعت (فقط برای چند شات)

مقاومت در برابر ضربه: ≤4.5 گرم، 10~100 هرتز

مقاومت در برابر ضربه: ≤2000 گرم، 0.5 میلی‌ثانیه

ولتاژ: DC6V~DC8V

جریان: زیر DC5V، حالت آماده به کار ≤30 میلی‌آمپر، جمع‌آوری داده ≤150 میلی‌آمپر

دما: -40℃~125℃ (حداکثر 250℃ با محافظ عایق حرارتی)



باتری قابل شارژ


برای تک شات


خروجی ولتاژ: DC 7.2V.

خروجی برق: ≥500 میلی‌آمپر ساعت

دمای کار: -40~125℃

دفعات شارژ یا دشارژ: ≥800 بار

زمان شارژ: 2~4 ساعت

زمان دشارژ: ≥30 دقیقه

برای چند شات

خروجی ولتاژ: DC6V

خروجی برق: ≥2000 میلی‌آمپر ساعت

دمای کار: -40~125℃

دفعات شارژ یا دشارژ: ≥800 بار

زمان شارژ: 16~17 ساعت

زمان دشارژ: ≥12 ساعت
