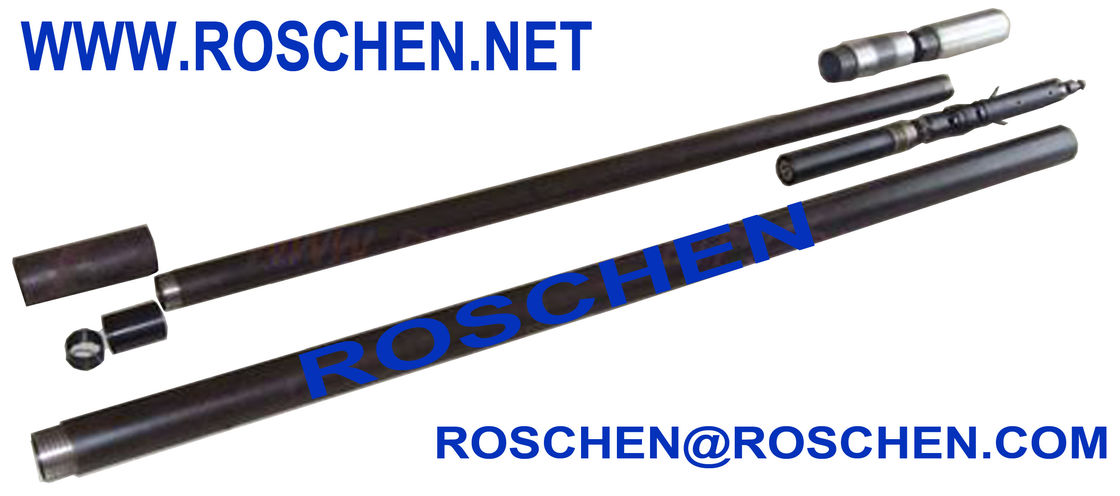

BTW Core Barrel به طور کامل 3 متر طول برای Wireline هسته حفاری حفاری
BQ NQ HQ PQ هسته بشکه و مواد مصرفی
به طور کلی، T وجود دارد
انواع بشکه هسته بسته به لوله های بشکه هسته.
لوازم جانبی اصلی هسته:
--- مونتاژ سر، لوله داخلی، لوله بیرونی، گیره هسته، گیره هسته بالابر، لوله تقسیم شده، اتصال قفل، اتصال آداپتور، حلقه فرود، تثبیت کننده لوله داخلی، حلقه توقف.
| Boart Longyear Core Barrel Size Sizes | ||
| اندازه | اصلی Ø | سوراخ سوراخ |
| AQTK | 35.5 میلی متر (1-3 / 8 in) | 48 میلی متر (1-7 / 8 در) |
| BQ | 36.4 میلی متر (1-7 / 16 in) | 60 میلیمتر (2-3 / 8 در) |
| BQTK | 40.7 میلی متر (1-5 / 8 در) | 60 میلیمتر (2-3 / 8 در) |
| NQ | 47.6 میلی متر (1-7 / 8 در) | 75.7 میلی متر (3 اینچ) |
| NQTK (NQ2 ") | 50.6 میلی متر (2 اینچ) | 75.7 میلی متر (3 اینچ) |
| NQ3 | 45 میلیمتر (1-3 / 8 در) | 75.7 میلی متر (3 اینچ) |
| HQ | 63.5 میلی متر (2-1 / 2 in) | 96 میلی متر (3-3 / 8 در) |
| HQ3 | 61.1 میلیمتر (2-3 / 8 در) | 96 میلی متر (3-3 / 8 در) |
| PQ | 85 میلی متر (3-3 / 8 در) | 122.6 میلی متر (4-7 / 8 در) |
| PQ3 | 83 میلی متر (3-1 / 4 in) | 122.6 میلی متر (4-7 / 8 در) |
| اندازه سیستم سانتریک هسته باریک | ||||
| سیستم | اصلی Ø | سوراخ سوراخ | ||
| میلیمتر | که در | میلیمتر | که در | |
| الف | 48،0 | 1.89 | 27،0 | 1.06 |
| ب | 59،9 | 2.36 | 36،4 | 1.43 |
| N | 75.7 | 2.98 | 47،6 | 1.88 |
| ه | 96.1 | 3.78 | 63،5 | 2.5 |
| پ | 122،6 | 4.83 | 85،0 | 3.35 |
هسته دو هسته بشکه
| --- TT سری هسته بشکه |
| بشکه های هسته ای لوله دو جداره نازک، قطر های موجود 46 و 56 میلی متر. خیلی |
| چهره نازک برش اجازه می دهد سرعت بسیار زیادی از نفوذ از طریق تشکیلات سخت. آن ها هستند |
| برنامه های کاربردی معدنی برای معدن مناسب. |
| --- T2 سری دو هسته بشکه لوله |
| سری T2 بشکه ای با ظرفیت دو هسته ای دوار نازک است که برای اکتشاف سطحی، بویژه کاربرد معدن، مورد استفاده قرار می گیرد. |
| این بشکه های هسته ای به دلیل نشت نازک آنها باعث نفوذ سریع می شوند. موجود در قطرهای 46، 56، 66، 76، 86، 101 میلیمتر. |
| --- سری T6 دو هسته هسته بشکه |
| این ها ادامه یک سری T2 هستند، اما از یک طراحی قوی تر و در دسترس هستند در قطر بزرگتر، |
| 76، 86، 101، 116. 131 و 146 میلیمتر. آنها در حفاری سطحی و حفاری ژئوتکنیک کاربرد دارند. |
| --- LTK 48 و LTK 60 هسته دو هسته بشکه |
| سیستم بشکه هسته سری LTK یک بشکه هسته دیوار نازک تر از سری T2 است. آنها هزینه ای موثر، |
| تولید بالا، که برای تولید مطلوب و بازسازی هسته در ساخت و سازهای سنگین سنگ متوسط تا سنگین طراحی شده است. |
| اندازه های موجود 48 و 60 میلیمتر. |
| --- WF سری دو هسته بشکه لوله |
| آنها بشکه هسته ای ژئوتکنیک هستند که عمدتا برای ساختن سازه های نسبتا نرم در استفاده از بیت های چدنی طراحی شده اند. |
| ساخت ساده و انعطاف پذیری بیشتری نسبت به بشکه های نازک دیوار، اما با سرعت پایین تر. |
| --- WG سری دو هسته بشکه لوله |
| بشکه های هسته ای تک لوله برای سری WG وجود دارد. موجود در DCDMA اندازه های E، A، B، N و H. |
| --- TBW و TNW هسته بشکه |
| این بشکه های هسته ای لوله دو جداره نازک است، به عنوان سری T2 اما با سوراخ DCDMA اندازه های B و N. |
| برای اکتشاف سطحی، به ویژه برنامه های کاربردی معدن استفاده می شود. منطقه نازک، نفوذ سریع را امکان پذیر می سازد. |
| --- خط لوله دو هسته بشکه |
| بشکه های دو هسته دوار در درجه اول در هسته های عمیق استفاده می شود. با یک دستگاه overshot |
| آنها هر زمان که هسته بازیابی می شود، نیاز به اتصال و جدا کردن رشته میله را از بین می برند. |
| موجود در اندازه DCDMA A، B، N، H و P. |
| --- چین استاندارد دو هسته بشکه لوله |
| --- چین استاندارد سیم خط لوله دو هسته بشکه |
| --- جت نوع گردش معکوس دو هسته بشکه لوله |
بشکه هسته لوله سه گانه
| --- MLC (Triefus) سری هسته بشکه |
| این بشکه های هسته ای سه گانه به طور کلی برای هدف ژئوتکنیک مورد استفاده قرار می گیرند، طراحی شده اند تا به حداکثر رساندن بازسازی هسته در ساختار نرم کمک کنند. قطرهای موجود از 35 تا 46 میلیمتر. |
| --- خط لوله سه هسته بشکه لوله |
| بشکه های هسته لوله سه تایی لوله معمولا به شکل شکسته و شکست خورده مورد نیاز است. آنها یک لوله سوم داخلی را به هم متصل می کنند که بر اساس بشکه هسته دو لوله ای سیم کشی است. این می تواند پس از بازیابی از لوله داخل لوله پمپ شود، و این اجازه می دهد که هسته در حالت موضعی آن بررسی شود. |
بشکه هسته اصلی لوله
| --- B سری لوله تک هسته بشکه |
| سری B بشکه هسته ای تک لوله است، که اغلب در شرایطی استفاده می شود که حفظ هسته ضروری نیست و برای سیمان بتن. قطرهای موجود 46 تا 46 میلیمتر. |
| --- WG سری لوله کروم تنها لوله |
| بشکه هسته دو لوله ای برای سری WG وجود دارد. موجود در DCDMA اندازه های E، A، B، N و H. |
| --- استاندارد کره ای استاندارد تنها لوله هسته بشکه |
