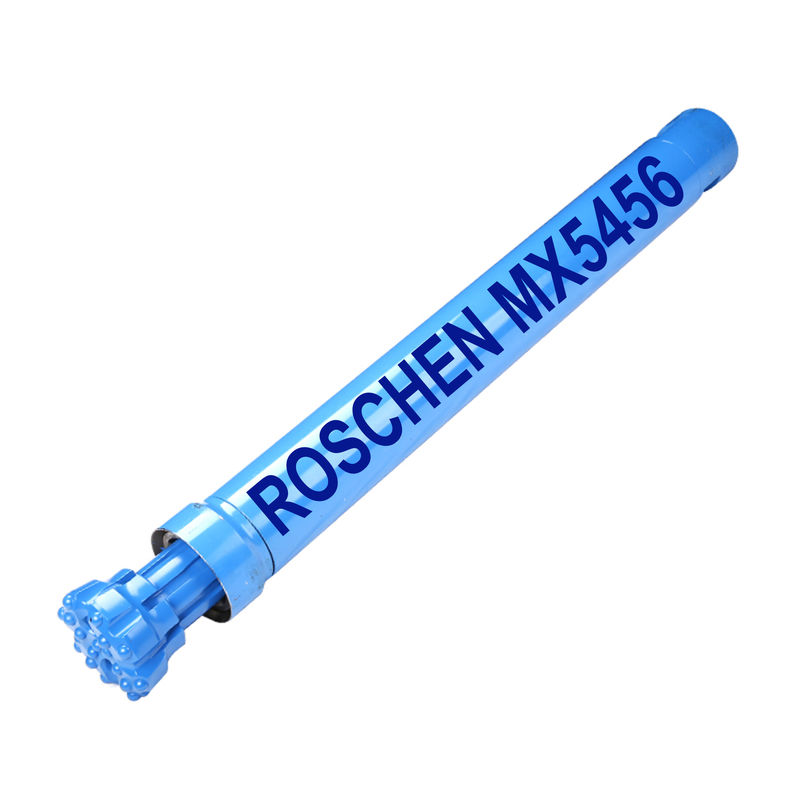

MX5456 RC Hammer (4 1/2 "Metzke) Mincon چرخش معکوس چکش
Roschen می تواند سری MX5456 سری RC Hammer را تولید کند که دارای حفاری خوب در زمینه استخراج طلا هستند.
Mincon Xplory (MX) 5456 یک ابزار نمونه برداری با کارایی بالا است که عملیات آزاد را در هر شرایطی که خواستار شرایط Roschen است، فراهم می کند. این ارائه می دهد نرخ نفوذ برتر در مقایسه با دیگر تولید کنندگان با حفاری بسیار صاف و نمونه گیری مستمر. مانند همه چکش Roschen DTH، MX فشار عمیق را در طول عمر طولانی نگه می دارد و به طور کلی ابزار مورد نیاز برای حداکثر استفاده از تمام تجهیزات شما است. محصولات Roschen همه در خانه تولید می شوند و تمامی فرایندها توسط گروه مهندسی با تجربه Roschen کنترل می شوند. این تضمین می کند که کیفیت شما "انتظار" همیشه تحویل داده شده است.
ویژگی های کلیدی و مزایا
. سیستم نصب شده برای سیستم های داخلی ثابت.
. یک سفت بسیار محکم با طول کوتاه اجازه می دهد تا انتقال بیشتر انرژی بین پیستون و بیت را فراهم کند.
. طول متغیر چاک آستین برای شرایط مختلف حفاری.
. مونتاژ لوله نمونه تک قطعه.
. لوله های آزمایش شده با حرارت ویژه بر روی مقاومت بیشتر در برابر مقاومت در برابر رقبا ما.
. اندازه لوله های نمونه متغیر اجازه می دهد تا قراردادی انعطاف پذیری بیشتری در راه اندازی ابزار خود را.
. سایش سخت برای مقاومت در برابر سایش حتی در بیشتر شرایط سایشی.
. رشته های چند شروع در عقب و چاک اطمینان از اتصال آسان / جدا شدن چکش.
. فلز اسپری چاک آستین و گزینه های آستین پوشیدن برای مقاومت بیشتر در برابر سایش در خارج از گردش خون.
. تمام اجزای داخلی بحرانی تحت کنترل سخت تحت حرارت قرار می گیرند تا طول عمر ابزار را به حداکثر برسانند.
. سهولت خدمات بدون نیاز به مونتاژ و جداسازی خاصی نیاز است.
MX5456 RC Hammer Technical Datas | ||
مشخصات فنی | متریک | امپراتوری |
قطر خارج قطر | 132 میلیمتر | 5.2 " |
طول چکش (کمی مته) | 1165 میلیمتر | 45.9 " |
اندازه تخت باند سرپهن | 100 میلیمتر | 4 " |
مته بیت شکن نوع | MX5456 | |
موضوع پشت سر هم | 4 1/2 "Metzke | |
محدوده اندازه مته حفاری | 137 میلیمتر - 146 میلیمتر | 5.4 "- 5.75" |
وزن چکش (کمتر بایت) | 77 کیلوگرم | 170 پوند |
حداکثر وزن بیت مته | 18.7 کیلوگرم | 41.2 پوند |
وزن پیستون | 19 کیلوگرم | 41.9 لیتر |
شکل گیری گشتاور | 5288-7050 NM | 3900-5200 FT Lbs |
پایه پشتی خاموش | 0.75mm | 0.030 " |
توصیه شده حداقل بسته بندی هوا | 25.5 میلی متر / دقیقه @ 24.1 بار | 900cfm @ 350psi |
فهرست قطعات:
مورد | بخش شماره | شرح |
MX5456AS02 | MX5456 Hammer 4 1/2 "Metzke | |
1 | 1300-0850 | حلقه داخلی |
2 | MX5456AT11 | Tube Adapter 4.5 Metzke Pin |
3 | BS 228 | حلقه O (x 2) |
4 | BS 040 | حلقه O |
5 | MX5456SC01 | هواپیما |
6 | MX5456BH11 | پشت سر 4 ½ Metzke |
7 | 8406-0200-N8 | مهر و موم شیر |
8 | MX5456CV01 | دریچه پینگر را بررسی کنید |
9 | MX5456SP01 | درپوش شیرین |
10 | MX5456SM01 | حلقه فولاد |
11 | MX5456LR01 | حلقه قفل |
12 | MX5456SS01 | فاصله |
13 | MX5456ST01 | لوله نمونه |
MX5456ST03 | لوله نمونه | |
14 | BS230 | حلقه O |
15 | MX5456DR01 | نمونه لوله کوه |
16 | BS228 | حلقه O |
17 | BS237 | حلقه O (x 2) |
18 | BS042 | حلقه O |
19 | MX5456SR01 | حلقه صندلی |
20 | MX5456IC01 | سیلندر داخلی |
21 | MX5456PN01 | پیستون |
22 | MX5456WS01 | پوشیدن آستین |
23 | MX5456PR01 | حلقه پیستون را حفظ کنید |
24 | MX5456BB01 | همبرگر بوش |
25 | N7-102-4 | حلقه O (x 2) |
26 | 5456PIN | پایه بیت پایدار x 8 (مجموعه) |
27 | MX5456CK11 | چاک |
فشار هوا برای کمپرسورهای فعال در سطح مهر و موم در دمای 20 درجه سانتیگراد (68 درجه فارنهایت) ارائه شده است. اصلاح حجم واقعی کمپرسور باید برای درجه حرارت، ارتفاع و رطوبت نسبی صورت گیرد.
چکش های DTH باید به طور مداوم از نفت سنگ شکن سنگ مناسب برای محافظت از اجزای داخلی و ارائه مهر و موم هوا مناسب بین سطوح در حال اجرا چکش برای حفاری کارآمد دریافت کنید. Roschen توصیه می کند از Roshen Losonsafe® Rock Drill Oil (RDO) برای حفظ عملکرد مطلوب و افزایش عمر اجزای داخلی استفاده نماید. مصرف صحیح روغن بستگی به حجم و شرایط هوا دارد. برای توصیه های لطفا به نمودار روانکاری زیر مراجعه کنید. هنگام حفاری در شرایط مرطوب، مقدار طبیعی باید دو برابر شود. در هنگام تغییر لوله باید شواهد بصری نفتی در اطراف سوراخ حفاری و درون اتصالات لوله وجود داشته باشد.
در صورت استفاده از روغن های سنگین نفت سنگین، درجه توصیه شده روغن بستگی به دمای محیط و فشار کاری دارد. به عنوان یک قاعده کلی، روغن موتور حفاری درجه ISO320 باید هر زمان که ممکن است استفاده شود چون چکش یک ابزار فرکانس بالا است، با این حال، در جایی که پمپ نمی تواند نفت را در شرایط سردتر پمپ کند، می توان درجه پایین تر روغن را در هر نمودار استفاده کرد در زیر
مته
قطر | نوع صورت | شماره قطعه | شرح | شماره دکمه دای (اینچ) | سوراخ نمونه | وزن تقریبی | ||||
میلیمتر | اینچ | بیرون | صورت | مرکز | کیلوگرم | لوب | ||||
137 | 5 3/8 | مختصر | 5456137C10 | 5 3 / 8CC MX5456 بیت | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
137 | 5 3/8 | سازند سخت | 5456137H10 | 5 3 / 8HF MX5456 بیت | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
140 | 5 1/2 | مختصر | 5456140C10 | 5 1 / 2CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
140 | 5 1/2 | قطره مرکز | 5456140D10 | 5 1 / 2DC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
140 | 5 1/2 | سازند سخت | 5456140H10 | 5 1 / 2HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
143 | 5 5/8 | قطره مرکز | 5456143D10 | 5 5/8 "MX5456 بیت | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
143 | 5 5/8 | سازند سخت | 5456143H10 | 5 5/8 "MX5456 بیت | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
146 | 5 3/4 | مختصر | 5456146C10 | 5 3 / 4CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
146 | 5 3/4 | قطره مرکز | 5456146D10 | 5 3/4 MX5456DC بیت | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
146 | 5 3/4 | سازند سخت | 5456146H10 | 5 3 / 4HF MX5456 بیت | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
152 | 6 | سازند سخت | 5456152H10 | 6 HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 18 | 39.7 |
165 | 6 1/2 | قطره مرکز | 5456165C01 | 6 1/2 MX5456 باریک | 8 * 5/8 | 4 * 9/16 | 4 * 1/2 | 2 | 18 | 39.7 |
190 | 7 1/2 | قطره مرکز | 5456190C10 | 7 1/2 MX5456 باریک | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44.1 |
200 | 8 | قطره مرکز | 5456200C10 | 8 "MX5456 باریک | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44.1 |
