مجموعه نمونه مرکزی چکش گردش معکوس برای اکتشافات زمین شناسی

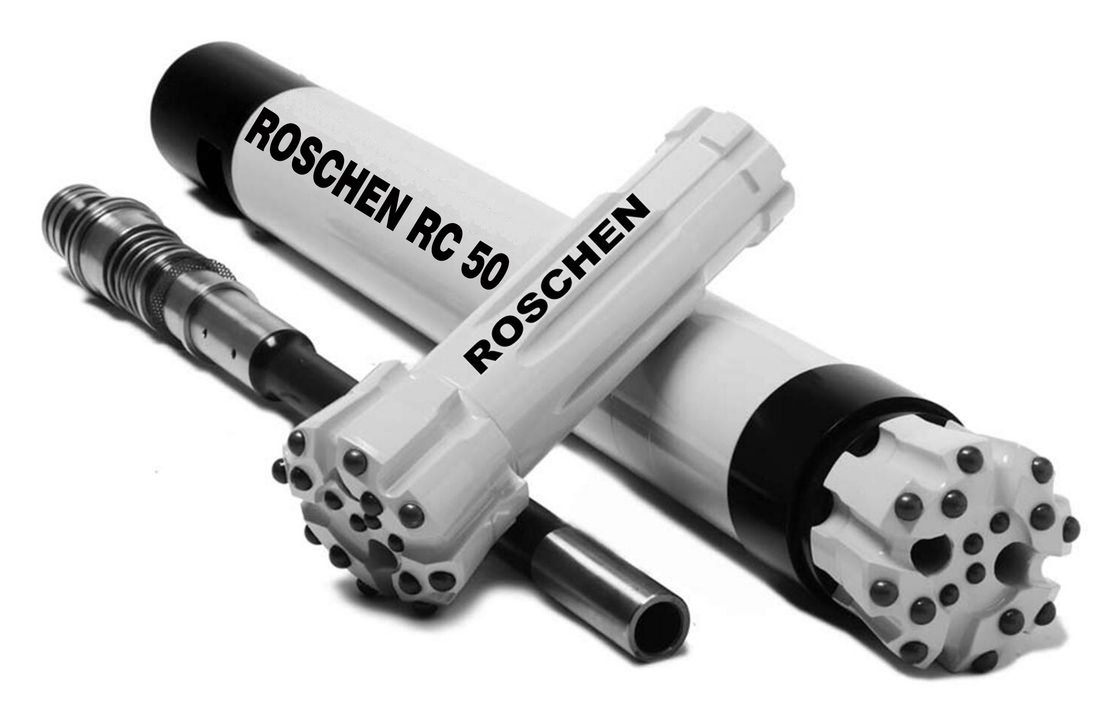

معرفی چکش گردش معکوس
حفاری با گردش معکوس را جمع آوری نمونه مرکزی یا حفاری دو جداره نیز می گویند.در این نوع حفاری معمولا از لوله مته دو جداره استفاده می شود.نیروی حفاری گازی با فشار باد زیاد است که از طریق شکاف بین لوله بیرونی و لوله داخلی وارد چکش می شود.چکش برای شکستن سنگ به مته برخورد می کند و سنگ شکسته در منافذ روی سطح مته جمع می شود و سپس نمونه های سنگ از طریق لوله جمع آوری نمونه و لوله مته جمع آوری می شود.
گردش معکوس (RC) چکش مرجع سریع | ||
اندازه | مدل چکش آرسی | مدل چکش ROSCHEN RC |
3" | چکش آرسی RE035 | ROS RC 35 |
4-4 1/2 اینچ | RC Hammer RE004 | ROS RC 40 |
RC Hammer RE540 | ROS RC 45 | |
5" | چکش آرسی RE040 | ROS RC 50 |
RC Hammer RE542 | ROS RC 50 | |
RC Hammer RE543 | ROS RC 50 | |
RC Hammer RE545 | ROS RC 50 | |
5-5 1/2 اینچ | چکش آرسی RE052 | ROS RC 55 |
RC Hammer RE547 | ROS RC 55 | |
5 1/2-5 3/4 اینچ | چکش آرسی RE054 | ROS RC 55 |
چکش آرسی RE140 | ROS RC 55 |
مشخصات بیت های گردش معکوس ROSCHEN
بیت های RE531 RC | ||||||||
کد ROSCHEN: ROS RC 30 | ||||||||
قطر | بدون x قطر دکمه میلی متر | زاویه دکمه | فلاشینگ سوراخ ها | کفن دیا میلی متر | وزن (کیلوگرم) | قسمت شماره | ||
میلی متر | اینچ | دکمه های گیج | دکمه های جلو | |||||
86 | 3 3/8 | 6x12 | 4×12 | 35 | 2 | 84 | 4.2 | RE531-86 |
89 | 3 1/2 | 8*12 | 8*12 | 35 | 2 | 87 | 4.3 | RE531-89 |
95 | 3 3/4 | 8*12 | 8*12 | 35 | 2 | 93 | 4.6 | RE531-95 |
102 | 4 | 8*12 | 8*12 | 35 | 2 | 100 | 4.9 | RE531-102 |
RE004 بیت های RC | ||||||||
کد ROSCHEN: ROS RC 40 | ||||||||
قطر | بدون x قطر دکمه میلی متر | زاویه دکمه | سوراخ های فلوسینگ | کفن دیا میلی متر | وزن (کیلوگرم) | قسمت شماره | ||
میلی متر | اینچ | دکمه های گیج | دکمه های جلو | |||||
114 | 4 1/2 | 8*14 | 6x14 | 35 | 2 | 112 | 11.5 | RE004-114 |
118 | 4 5/8 | 8*14 | 6x14 | 35 | 2 | 116 | 11.7 | RE004-118 |
121 | 4 3/4 | 8*14 | 6x14 | 35 | 2 | 119 | 12 | RE004-121 |
127 | 5 | 8*14 | 8*14 | 35 | 2 | 125 | 12.4 | RE004-127 |
RE542 | ||||||||
کد ROSCHEN: ROS RC 50 | ||||||||
قطر | بدون x قطر دکمه میلی متر | زاویه دکمه | فلاشینگ سوراخ ها | کفن دیا میلی متر | وزن (کیلوگرم) | قسمت شماره | ||
میلی متر | اینچ | دکمه های گیج | دکمه های جلو | |||||
121 | 4 3/4 | 8*14 | 6x14 | 35 | 2 | 119 | 10.6 | RE542-121 |
124 | 4 7/8 | 8*14 | 8x13 | 35 | 2 | 122 | 10.8 | RE542-124 |
127 | 5 | 8*14 | 8*14 | 35 | 2 | 125 | 11 | RE542-127 |
130 | 5 1/8 | 8*14 | 10*14 | 35 | 2 | 128 | 11.3 | RE542-130 |
RE543 | ||||||||
کد ROSCHEN: ROS RC 50 | ||||||||
قطر | بدون x قطر دکمه میلی متر | زاویه دکمه | فلاشینگ سوراخ ها | کفن دیا میلی متر | وزن (کیلوگرم) | قسمت شماره | ||
میلی متر | اینچ | دکمه های گیج | دکمه های جلو | |||||
124 | 4 7/8 | 8*14 | 8X13 | 35 | 2 | 122 | 10.8 | RE543-124 |
127 | 5 | 8*14 | 8X14 | 35 | 2 | 125 | 11 | RE543-127 |
130 | 5 1/8 | 8*14 | 10×14 | 35 | 2 | 128 | 11.3 | RE543-130 |
133 | 5 1/4 | 8*16 | 10×14 | 35 | 2 | 131 | 11.8 | RE543-133 |
RE545 | ||||||||
کد ROSCHEN: ROS RC 50 | ||||||||
قطر | بدون x قطر دکمه میلی متر | زاویه دکمه | فلاشینگ سوراخ ها | کفن دیا میلی متر | وزن (کیلوگرم) | قسمت شماره | ||
میلی متر | اینچ | دکمه های گیج | دکمه های جلو | |||||
124 | 4 7/8 | 8*14 | 8X13 | 35 | 2 | 122 | 13.3 | RE545-124 |
127 | 5 | 8*14 | 8X14 | 35 | 2 | 125 | 13.5 | RE545-127 |
133 | 5 1/4 | 8*16 | 10×14 | 35 | 2 | 131 | 13.8 | RE545-133 |
136 | 5 3/8 | 8*16 | 6x16+3x14 | 35 | 2 | 134 | 14.2 | RE545-136 |
بیت PR40 RC | ||||||||
کد ROSCHEN: ROS RC 50 | ||||||||
قطر | بدون x قطر دکمه میلی متر | زاویه دکمه | فلاشینگ سوراخ ها | کفن دیا میلی متر | وزن (کیلوگرم) | قسمت شماره | ||
میلی متر | اینچ | دکمه های گیج | دکمه های جلو | |||||
124 | 4 7/8 | 8*14 | 8X13 | 35 | 2 | 122 | 14.3 | PR40-124 |
127 | 5 | 8*14 | 8X14 | 35 | 2 | 125 | 14.7 | PR40-127 |
133 | 5 1/4 | 8*16 | 10×14 | 35 | 2 | 131 | 15.2 | PR40-133 |
138 | 5 4/9 | 8*16 | 6x16+3x14 | 35 | 2 | 136 | 15.8 | PR40-138 |
بیت PR52 RC | ||||||||
کد ROSCHEN: ROS RC 55 | ||||||||
قطر | بدون x قطر دکمه میلی متر | زاویه دکمه | فلاشینگ سوراخ ها | کفن دیا میلی متر | وزن (کیلوگرم) | قسمت شماره | ||
میلی متر | اینچ | دکمه های گیج | دکمه های جلو | |||||
133 | 5 1/4 | 8*16 | 10*14 | 35 | 2 | 131 | 11.2 | PR52-133 |
136 | 5 3/8 | 8*16 | 6x16+3x14 | 35 | 2 | 134 | 11.5 | PR52-136 |
140 | 5 1/2 | 8*16 | 6x16+3x14 | 35 | 2 | 138 | 11.9 | PR52-140 |
143 | 5 5/8 | 8*16 | 6x16+3x14 | 35 | 2 | 141 | 12.3 | PR52-143 |
بیت RE547 RC | ||||||||
کد ROSCHEN: ROS RC 55 | ||||||||
قطر | بدون x قطر دکمه میلی متر | زاویه دکمه | فلاشینگ سوراخ ها | کفن دیا میلی متر | وزن (کیلوگرم) | قسمت شماره | ||
میلی متر | اینچ | دکمه های گیج | دکمه های جلو | |||||
136 | 5 3/8 | 8*16 | 6x16+3x14 | 35 | 2 | 134 | 15.1 | RE547-136 |
140 | 5 1/2 | 8*16 | 6x16+3x14 | 35 | 2 | 138 | 15.5 | RE547-140 |
143 | 5 5/8 | 8*16 | 6x16+3x14 | 35 | 2 | 141 | 15.8 | RE547-143 |
146 | 5 3/4 | 8*16 | 6x16+3x14 | 35 | 2 | 144 | 16.3 | RE547-146 |
PR54 | ||||||||
کد ROSCHEN: ROS RC 55 | ||||||||
قطر | بدون x قطر دکمه میلی متر | زاویه دکمه | فلاشینگ سوراخ ها | کفن دیا میلی متر | وزن (کیلوگرم) | قسمت شماره | ||
میلی متر | اینچ | دکمه های گیج | دکمه های جلو | |||||
136 | 5 3/8 | 8*16 | 6x16+3x14 | 35 | 2 | 134 | 18.2 | PR54-136 |
140 | 5 1/2 | 8*16 | 6x16+3x14 | 35 | 2 | 138 | 18.5 | PR54-140 |
143 | 5 5/8 | 8*16 | 6x16+3x14 | 35 | 2 | 141 | 18.8 | PR54-143 |
146 | 5 3/4 | 8*16 | 6x16+3x14 | 35 | 2 | 144 | 19.2 | PR54-146 |
یادداشت: | ||||||||
موضوع Metzke، Remet موجود است! | ||||||||
هر اندازه خاصی از بیت های گردش معکوس با درخواست در دسترس خواهد بود. | ||||||||
بیت های MX5456 RC | ||||||||
کد ROSCHEN: ROS RC 50 | ||||||||
قطر | بدون x قطر دکمه میلی متر | زاویه دکمه | فلاشینگ سوراخ ها | کفن دیا میلی متر | وزن (کیلوگرم) | قسمت شماره | ||
میلی متر | اینچ | دکمه های گیج | دکمه های جلو | |||||
133 | 5 1/4 | 8*16 | 8*14 | 35 | 2 | 131 | 15.2 | MX5456-133 |
140 | 5 1/4 | 8*16 | 8*14 | 35 | 2 | 138 | 18.5 | MX5456-140 |
146 | 5 3/4 | 8×18 | 8*14 | 35 | 2 | 144 | 19.2 | MX5456-146 |
استفاده از چکش گردش معکوس
