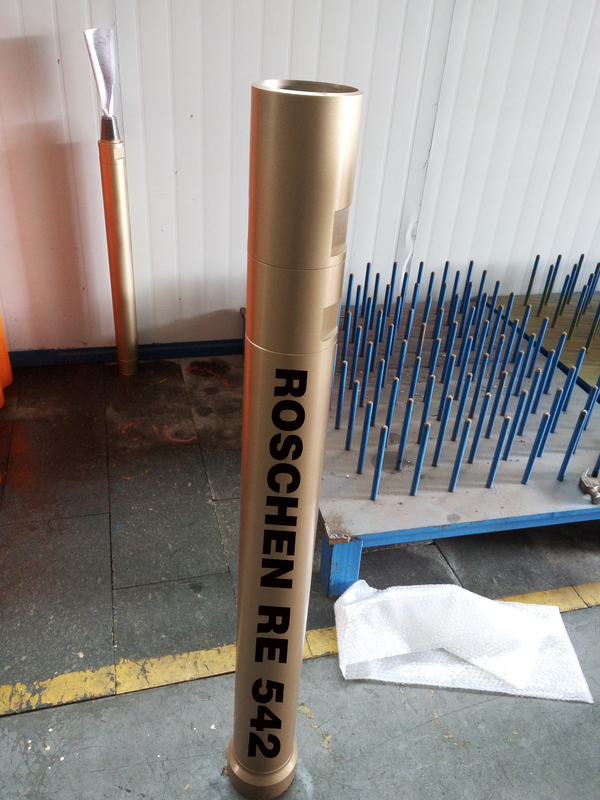

لوله مته دو جداره با رزوه رزوه ای چکشی با گردش معکوس با رانده پنوماتیک
معرفی چکش گردش معکوس
حفاری RC با گردش معکوس از لوله مته دو جداره رزوه ای و هوای پرفشار برای بازگشت مداوم نمونه های سازند و آب استفاده می کند.قلمه ها و آب های سازند با افزودنی های حفاری آلوده یا با مواد دیگر گمانه مخلوط نشده اند.سرعت حفره بالا در حدود 70 فوت بر ثانیه، ورود قابل اعتمادی به لایه های آب، مواد معدنی یا آلاینده را فراهم می کند.نمونه های آب نماینده اقشار خاص ممکن است با هوا منتقل شوند یا به سطح آب منتقل شوند.
ویژگی چکش گردش معکوس
1. حفاری RC بیش از پنج برابر سریعتر از حفاری هسته است، به ویژه در سنگ سخت و تقریباً نیمی از هزینه حفاری هسته سنتی.
2. چکش های RC به صورت پنوماتیک توسط کمپرسورها هدایت می شوند و عملکرد اصلی چکش ها و بیت ها با گردش معکوس مانند چکش استاندارد DTH است.
3. چکش‌ها و بیت‌های RC از طراحی با کارایی بالا مرتبط با تجهیزات DTH سنتی پیروی می‌کنند و نمونه‌های آلوده با بالاترین کیفیت را برمی‌گردانند.
مشخصات چکش گردش معکوس
| اندازه چکش | چکش | بیت شانک | کد ROSCHEN | محدوده سوراخ (میلی متر) | قطر خارجی (میلی متر) | طول (بدون بیت) میلی متر | وزن (NW) کیلوگرم | موضوع اتصال | فشار کاری |
| 3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3" Remet | 1.0-3.0Mpa |
| 3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3” Remet | 1.0-3.0Mpa |
| 4 1/2 اینچ | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3.5-4 اینچ Remet 4 اینچ Metzke | 1.0-3.0Mpa |
| 4 1/2 اینچ | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3.5-4 اینچ Remet 4 اینچ Metzke | 1.0-3.0Mpa |
| 5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5-4 اینچ Remet 4 اینچ Metzke | 1.0-3.0Mpa |
| 5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5-4 اینچ Remet 4 اینچ Metzke | 1.0-3.0Mpa |
| 5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3.5-4 اینچ Remet 4 اینچ Metzke | 1.0-3.0Mpa |
| 5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117.5 | 1261 | 65 | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
| 5 1/2 اینچ | RE547 | RE547 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5 اینچ Remet 4.5 اینچ Metzke | 1.5-3.5Mpa |
| 5 1/2 اینچ | RE052 | RE052 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5 "Remet 4.5" Metzke | 1.5-3.5Mpa |
| 5 3/4 اینچ | RE054 | RE054 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5 اینچ Remet 4.5 اینچ Metzke | 1.5-3.5Mpa |
| 5 3/4 اینچ | RE140 | RE140 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5 اینچ Remet 4.5 اینچ Metzke | 1.5-3.5Mpa |
| 5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120.5 | 1362 | 80.5 | 3.5-4.5 اینچ Remet 3.5-4.5 اینچ Metzke | 1.5-3.5Mpa |
| 5 1/2 اینچ | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68.5 | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
| 5 1/2 اینچ | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
| 5 1/2 اینچ | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84.5 | 4.5 اینچ Remet 4.5 اینچ Metzke | 1.5-3.5Mpa |
| 6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5 اینچ Remet 4.5 اینچ Metzke | 1.5-3.5Mpa |
| 6 "~ 6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | به عنوان درخواست | 1.5-3.5Mpa |
| 8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | به عنوان درخواست | 1.5-3.5Mpa |
| 10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | به عنوان درخواست | 1.5-3.5Mpa |
| یادداشت: | |||||||||
| موضوع Metzke، Remet موجود است! | |||||||||
| هر نوع خاص ساقه چکش RC با درخواست در دسترس خواهد بود. | |||||||||
