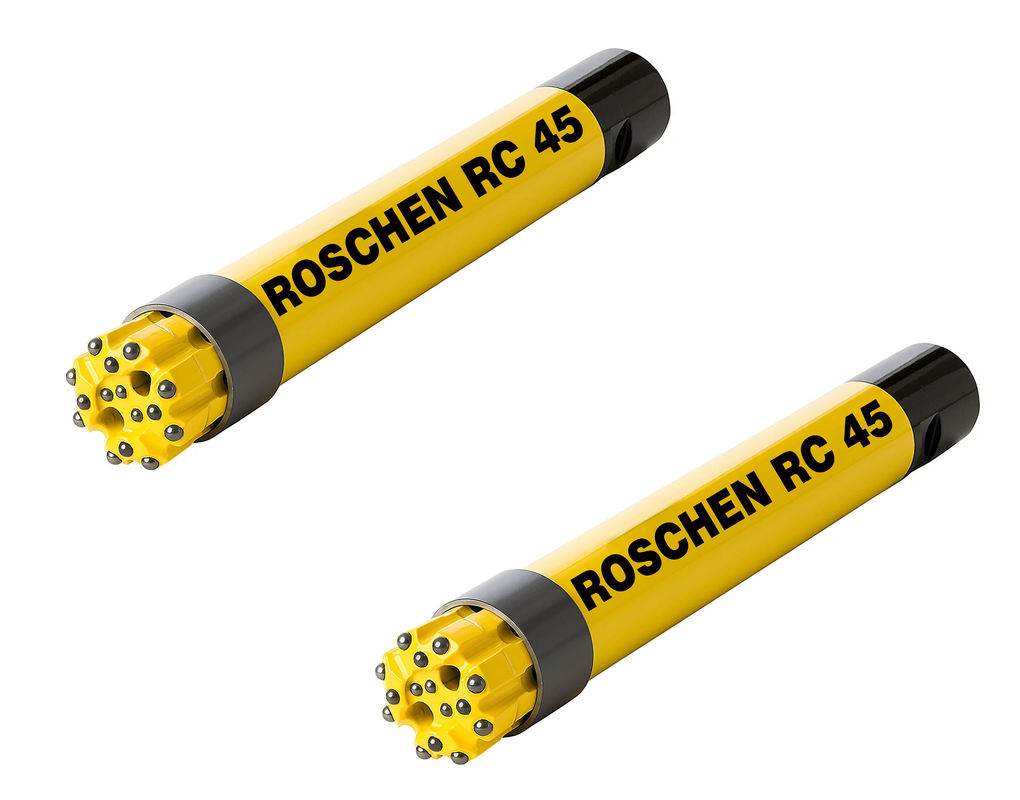

گردش معکوس RC چکش 3 اینچ 4 اینچ 4 1/2 اینچ با قابلیت اطمینان فوق العاده
شرح چکش گردش معکوس
کمپرسور روی برد نیرو را به پیستون رفت و برگشتی پنوماتیکی می رساند.پیستون به نوبه خود یک مته فولادی تنگستن را به حرکت در می آورد که برای خرد کردن سنگ سخت طراحی شده است.
مشابه حفاری هسته هوا، برش های مته به سطح داخل میله ها برگردانده می شوند.ما با استفاده از میله های مته دیواری دوتایی به این امر دست پیدا می کنیم: یک میله مته بیرونی با یک لوله داخلی.هنگامی که هوای فشرده از طریق میله دمیده می شود، حجم هوا را جابجا می کند و نمونه ها را به سطح می برد.
هنگامی که قلمه ها به یک دیورتر در بالای سوراخ می رسند، از طریق یک شیلنگ و در اطراف سیکلون حرکت می کنند، که سرعت نمونه را کاهش می دهد.از طوفان، نمونه بر روی یک شکاف می رود که درصدی از کل نمونه را به یک کیسه نمونه تحویل می دهد.سپس تیم حفاری اکتشافی نمونههایی را که در راستای عمق حفره قرار گرفتهاند جمعآوری میکنند و آنها را برای ورود مشتری قرار میدهند و سپس برای سنجش به آزمایشگاه منتقل میکنند.
پارامترهای چکش گردش معکوس
مشخصات چکش ROSCHEN RC | |||||||||
اندازه چکش | چکش | بیت شانک | کد ROSCHEN | محدوده سوراخ (میلی متر) | قطر خارجی (میلی متر) | طول (بدون بیت) میلی متر | وزن (NW) کیلوگرم | موضوع اتصال | فشار کاری |
3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3” Remet | 1.0-3.0Mpa |
3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3” Remet | 1.0-3.0Mpa |
4 1/2 اینچ | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3.5-4 اینچ Remet 4 اینچ Metzke | 1.0-3.0Mpa |
4 1/2 اینچ | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3.5-4 اینچ Remet 4 اینچ Metzke | 1.0-3.0Mpa |
5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5-4 اینچ Remet 4 اینچ Metzke | 1.0-3.0Mpa |
5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109.5 | 1191 | 57 | 3.5-4 اینچ Remet 4 اینچ Metzke | 1.0-3.0Mpa |
5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3.5-4 اینچ Remet 4 اینچ Metzke | 1.0-3.0Mpa |
5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117.5 | 1261 | 65 | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
5 1/2 اینچ | RE547 | RE547 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5 اینچ Remet 4.5 اینچ Metzke | 1.5-3.5Mpa |
5 1/2 اینچ | RE052 | RE052 | ROS RC 55 | 130-146 | 124.5 | 1270 | 71 | 4.5 اینچ Remet 4.5 اینچ Metzke | 1.5-3.5Mpa |
5 3/4 اینچ | RE054 | RE054 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5 اینچ Remet 4.5 اینچ Metzke | 1.5-3.5Mpa |
5 3/4 اینچ | RE140 | RE140 | ROS RC 55 | 130-146 | 124.5 | 1270 | 85 | 4.5 اینچ Remet 4.5 اینچ Metzke | 1.5-3.5Mpa |
5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120.5 | 1362 | 80.5 | 3.5-4.5 اینچ Remet 3.5-4.5 اینچ Metzke | 1.5-3.5Mpa |
5 1/2 اینچ | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68.5 | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
5 1/2 اینچ | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4.5"رمت 4"-4.5" متزکه | 1.5-3.5Mpa |
5 1/2 اینچ | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84.5 | 4.5 اینچ Remet 4.5 اینچ Metzke | 1.5-3.5Mpa |
6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5 اینچ Remet 4.5 اینچ Metzke | 1.5-3.5Mpa |
6 "~ 6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | به عنوان درخواست | 1.5-3.5Mpa |
8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | به عنوان درخواست | 1.5-3.5Mpa |
10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | به عنوان درخواست | 1.5-3.5Mpa |
یادداشت: | |||||||||
موضوع Metzke، Remet موجود است! | |||||||||
هر نوع خاص ساقه چکش RC با درخواست در دسترس خواهد بود. |
جزئیات چکش گردش معکوس
هنگام استفاده از سیستم متقاطع معمولی، قلمه ها ابتدا در اطراف بیت حرکت می کنند و سپس از طریق شکاف های متقاطع وارد لوله مرکزی می شوند.این روش سریع، مقرون به صرفه و به ویژه برای حفاری اکتشافی گذر اول مناسب است.
در تعدادی از سناریوهای زمین شناسی، حجم زیاد نمونه جمع آوری شده توسط سیستم های RC می تواند یک مزیت قابل توجه باشد.پروژه های اکتشافی که با "اثر قطعه" سروکار دارند (به عنوان مثال، پروژه های طلا یا الماس درشت) اغلب می توانند از یک سوراخ مته با قطر بزرگتر بهره مند شوند.Roschen معمولاً سوراخ هایی با قطرهای 3⅝" تا 4½" (92 میلی متر تا 114 میلی متر) سوراخ می کند.بازیابی نمونه از یک سوراخ با قطر 3 ⅝ اینچ (92 میلی متر) بسته به نوع سنگ تقریباً 11 پوند بر فوت (16.4 کیلوگرم بر متر) است.
گردش معکوس RC یک روش حفاری است که به طور گسترده در سراسر جهان استفاده می شود.این روش در مناطقی که آب کمیاب یا گران است، مانند استرالیا و غرب آفریقا (و به همین دلیل، در شمال کانادا) غیرقابل رقیب است.
نرخ بالای نفوذ
مزیت بزرگ RC میزان نفوذ بالای آن است.نرخ نفوذ اغلب از 80 متر در هر شیفت بسته به شرایط زمین تجاوز می کند.سرعت حفاری اغلب می تواند به معنای صرفه جویی زیادی در هزینه در مقایسه با روش های حفاری کندتر باشد.
خوب در زمین بد
حفاری RC با گردش معکوس نسبتاً به شرایط زمین حساس نیست، که ممکن است با استفاده از روشهای دیگر نفوذ کند یا دشوار باشد.RC دو لوله ای در ابتدا به عنوان روشی برای حفاری سازندهای زمین شناسی "کابوس" (مانند منجمد دائمی، یخبندان، سنگ شکسته، و غیره) توسعه یافت که در آن روش های متعارف حفاری پرهزینه و ناکارآمد بودند.
برش های مته RC با گردش معکوس به سطح داخل لوله مرکزی لوله دوتایی منتقل می شوند.به دلیل این بازیابی نمونه معمولاً با بازیابی بالا هم ریز و هم خاک رس بسیار خوب است.
صدای محیطی
حفاری با گردش معکوس دارای چندین مزیت زیست محیطی است.اول از همه، RC عمدتاً برای حفاری سنگ نیازی به آب ندارد.این مزیت در مناطقی با تامین آب محدود یا حساس است.
علاوه بر این، منابع آب یخ زده و خطوط آبی می توانند حفاری زمستانی را هم دشوار و هم پرهزینه، اگر نگوییم غیرممکن کنند.در مناطق خاصی، مانند تاندرای قطب شمال، مجوزهای محیطی برای حفاری زمستانی آسان تر است، زمانی که زمین یخ زده و بعید است که مختل شود.RC سبک وزن، حفاری زمستانی در قطب شمال را به گزینه ای مناسب تبدیل می کند.
