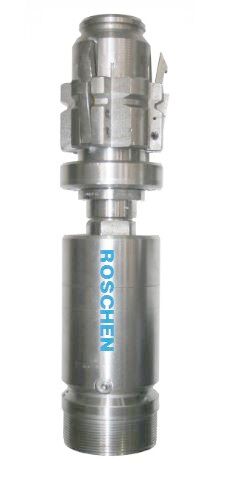

بشکه هسته سیم با قطر بزرگ GBS در ژئوتکنیک
توابع بشکه هسته سیم خط قطر بزرگ:
مونتاژ لوله داخلی در داخل بشکه هسته بیرونی قفل می شود و توسط دستگاه بیش از حد متصل به کابل سیم به سطح بالا برده می شود.روش بازیابی مفتول میزان تولید را در مقایسه با روش متداول اصلاح تا حد زیادی بهبود می بخشد اما همچنین باعث می شود که گمانه در هر زمان کاملاً محفظه باشد و از پایداری گمانه در زمین شناسی حساس اطمینان حاصل کند.
برنامه های کاربردی:
GBS قطر بزرگ بشکه هسته سیمهنگامی که هسته های با کیفیت بالا در خاک رس ، شن و ماسه یا سازه های ضعیف و ضعیف مورد نیاز است ، به ویژه موثر است.هسته استاندارد 102 میلی متری کاملاً در یک آستر PVC Core شفاف نگهداری می شود و پس از هر بار هسته به راحتی در یک قطعه استخراج می شود.این سیستم بشکه هسته ای همه کاره به طور گسترده ای در کارهای ژئوتکنیکی برای بدست آوردن هسته های قطر بزرگ در طیف وسیعی از سازه های زمین شناسی استفاده می شود.
مزایای:
قطر بزرگ ، هسته با کیفیت بالا
توانایی به دست آوردن بهبودی خوب در طیف گسترده ای از تشکیلات زمین شناسی
هیدرولیک عالی
سیستم بسیار متنوع
داده های تکنیکی
| مشخصات | روش حفاری | ||||
| روش 1 | روشهای 2/3 | روش 4 | روش 5 | روش 6 | |
| قطر سوراخ (میلی متر) | 146.0 | 150.0 | 146.0 | 146.0 | 146.0 |
| شناسه مجموعه بیت هسته (میلی متر) | 102.0 | 102.0 | 109.0 | 102.0 | 102.0 |
| قطر هسته (میلی متر) | 102.0 | 102.0 | 102.0 | 95.0 | N / A |
| ضخامت کرف / تاج (میلی متر) | 22.0 | 24.0 | 18.5 | 22.0 | 22.0 |
| منطقه سوراخ (سانتی متر)2) | 167.5 | 176.8 | 167.5 | 167.5 | 167.5 |
| منطقه هسته (سانتی متر2) | 81.7 | 81.7 | 81.7 | 70.9 | N / A |
| میله مته توصیه می شود | GBS مونوبلوک | ||||
| پوشش توصیه شده | SW | ||||
چندین روش مختلف برای استفاده از این بشکه هسته وجود دارد:
روش 1: برای اصلاح سازه های متوسط تا سخت.تنظیم بیت 146 mm OD x 102 mm ID است.بسته به زمین شناسی می توان از بیت های TC یا الماس استفاده کرد.
روش 2: برای حالت دهی در سازه های نرم.بیت های TC عمدتا مورد استفاده قرار می گیرند که از دو قسمت تشکیل شده اند - خلبان و ریمر.ریمر OD 150 میلی متر و شناسه خلبان 102 میلی متر است.
روش 3: برای حالت دهی در سازه های بسیار نرم یا شل.بیت ها همان روش 2 هستند اما یک کیس مخصوص بلند کننده هسته گسترش یافته 25 میلی متر در مقابل بیت قرار دارد.
روش 4:برای حالت دهی در سازه های بسیار نرم یا شل.جعبه بالابر هسته گسترش یافته تا 60 میلی متر در مقابل بیت کار کند.لوله داخلی به گونه ای بارگذاری شده است که در صورت برخورد با تشکیلات سخت تر ، پرونده بالابر هسته در پشت بیت جمع می شود.تنظیم بیت 146 میلی متر OD x 109 میلی متر است
روش 5: نمونه گیری از لوله های Shelby از سازه های نرم یا بسیار نرم.این یک پیوست است که جای لوله داخلی را می گیرد و در انتهای پایین آن یک لوله شلبی وجود دارد که از بیت نمونه برداری می کند.بیت همان روش 1 است
روش 6: مونتاژ حفاری تمام سوراخ ، این یک اتصال است که جایگزین لوله داخلی برای اهداف غیر قوسی می شود.بیت هسته همان روش 1 است و بیت غیر کورینگ 101.6 میلی متر قطر دارد.برای اتصال خلبان جلوتر از بشکه GBS ، می توان یک لوله هسته قطر کوچکتر (T6-101 یا کوچکتر) را به جای بیت غیرقابل اتصال متصل کرد.
