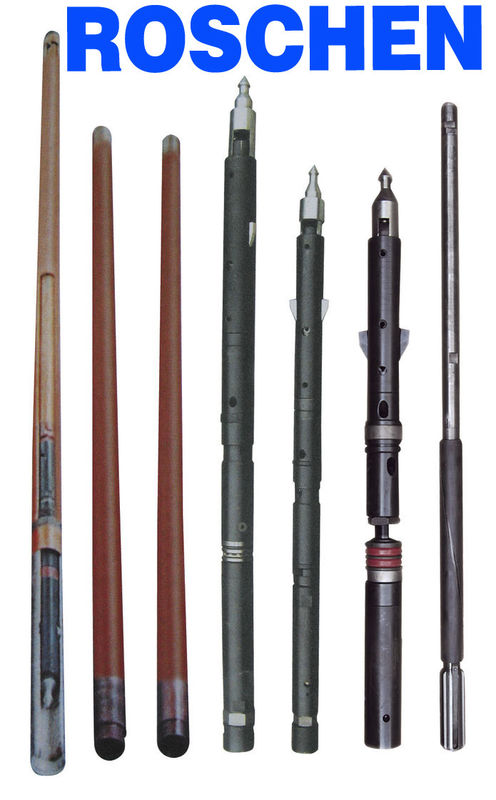

5 فوت 10 فوت کلاهک لوله سه هسته ای با لوله تقسیم NQ3 HQ3 PQ3
هسته اصلی هسته بشکه هسته سه هسته بشکه با لوله تقسیم NQ3 HQ3 PQ3
هسته اصلی هسته بشکه لوله سه هسته بشکه 5 فوت، 10 فوت با لوله تقسیم NQ3 HQ3 PQ3
هسته اصلی هسته بشکه هسته سه هسته بشکه با لوله تقسیم NQ3 HQ3 PQ3
توضیحات بشکه هسته سه گانه برای فروش:
NQ3 HQ3 PQ3 بشکه ای سه هسته ای به طور کلی برای هدف ژئوتکنیک مورد استفاده قرار می گیرد، طراحی شده برای به حداکثر رساندن بازسازی هسته در ساختار نرم، و این بشکه هسته این سری از مزایای حفاری خوب، بهره وری بالا نجات و مصرف کم است.
این شامل مونتاژ لوله بیرونی و مونتاژ لوله داخلی است. جعبه تخته سه لا صادرات استاندارد برای بسته بندی این بشکه هسته سری HQ استفاده می شود.
1. CORE BARREL
CORE BARREL CONFIGURATION و APPLICATION:
مونتاژ بشکه هسته ای از گروه داخلی لوله و گروه بیرونی لوله تشکیل شده است.
گروه لوله داخل لوله نمونه هسته را در طول فرآیند حفاری جمع می کند و مستقل از گروه لوله بیرونی است.
گروه داخلی لوله شامل:
گروه بیرونی لوله همیشه در انتهای سوراخ باقی می ماند و در طول فرآیند حفاری گروه لوله درونی قرار می گیرد.
گروه بیرونی لوله متشکل از باقی مانده از اجزای هسته هسته است:
بشکه های دو هسته ای با لوله تقسیم شده، این نوع بشکه های هسته ای شامل همان گروهی است که در بالا ذکر شد، اما از یک لوله سوم نامیده می شود که به عنوان لوله درونی لوله یا لوله تقسیم شده است که داخل لوله داخلی قرار می گیرد.
| سلسله | مدل | بیت مته (میلی متر) | انعکاس دهنده | لوله بیرونی | لوله ی داخلی | واحد وزن | |||
| قطر داخلی | قطر خارجی | قطر خارجی | قطر خارجی | قطر داخلی | قطر خارجی | قطر داخلی | کیلوگرم / مجموعه | ||
| سری هسته سری CQ | BQ | 59.5 | 36.5 | 60 | 57.2 | 46 | 42.9 | 38.1 | 45 |
| NQ | 74.6 | 47.6 | 75.8 | 73 | 60.3 | 55.6 | 50 | 65 | |
| HQ | 95.6 | 63.5 | 96 | 92.1 | 77.8 | 73 | 66.7 | 105 | |
| PQ | 122 | 85 | 122.6 | 118 | 103 | 95.3 | 88.9 | 150 | |
| Boart Longyear Core Barrel Size Sizes | ||
| اندازه | اصلی Ø | سوراخ سوراخ |
| AQTK | 35.5 میلی متر (1-3 / 8 in) | 48 میلی متر (1-7 / 8 در) |
| BQ | 36.4 میلی متر (1-7 / 16 in) | 60 میلیمتر (2-3 / 8 در) |
| BQTK | 40.7 میلی متر (1-5 / 8 در) | 60 میلیمتر (2-3 / 8 در) |
| NQ | 47.6 میلی متر (1-7 / 8 در) | 75.7 میلی متر (3 اینچ) |
| NQTK (NQ2 ") | 50.6 میلی متر (2 اینچ) | 75.7 میلی متر (3 اینچ) |
| NQ3 | 45 میلیمتر (1-3 / 8 در) | 75.7 میلی متر (3 اینچ) |
| HQ | 63.5 میلی متر (2-1 / 2 in) | 96 میلی متر (3-3 / 8 در) |
| HQ3 | 61.1 میلیمتر (2-3 / 8 در) | 96 میلی متر (3-3 / 8 در) |
| PQ | 85 میلی متر (3-3 / 8 در) | 122.6 میلی متر (4-7 / 8 در) |
| PQ3 | 83 میلی متر (3-1 / 4 in) | 122.6 میلی متر (4-7 / 8 در) |
| اندازه سیستم سانتریک هسته باریک | ||||
| سیستم | اصلی Ø | سوراخ سوراخ | ||
| میلیمتر | که در | میلیمتر | که در | |
| الف | 48،0 | 1.89 | 27،0 | 1.06 |
| ب | 59،9 | 2.36 | 36،4 | 1.43 |
| N | 75.7 | 2.98 | 47،6 | 1.88 |
| ه | 96.1 | 3.78 | 63،5 | 2.5 |
| پ | 122،6 | 4.83 | 85،0 | 3.35 |
