مونتاژ بشکه هسته دو لوله سیمی زیرزمینی NQU برای حفاری افقی
Roschen لوله هسته استاندارد NQU NWL-U را برای استفاده با میله های NQ/NRQ/NT ارائه می دهد.بشکه هسته NQU برای استفاده در اکثر شرایط حفاری زیرزمینی ایده آل است و برای استفاده در سوراخ استاندارد DCDMA N در دسترس است.این شامل مجموعه سر NQU، اجزای لوله داخلی NQU و اجزای لوله بیرونی NQU است.
بشکه هسته حفاری الماس زیرزمینی NQU
بشکه هسته خط سیم NQU
بشکه هسته دو لوله NQU
مونتاژ سر NQU
بشکه هسته NQU

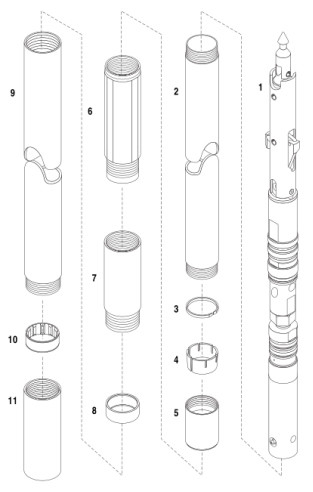

پیکربندی استاندارد بشکه هسته NQU:
1-مجمع رئیس NQU
2- لوله داخلی NQU
3-NQU Stop Ring
4-NQU Core Lifter
جعبه بالابر 5-NQU Core
کوپلینگ قفل 6-NQU
کوپلینگ آداپتور 7-NQU
حلقه فرود 8-NQU
لوله بیرونی 9-NQU
تثبیت کننده لوله داخلی 10-NQU
11-NQU Thread Protector
پارامتر غیر عادی NQU | میلی متر | اینچ |
قطر سوراخ NQU (تقریبا) | 75.8 | 2.984 |
قطر هسته NQU (تقریبا) | 47.6 | 1.874 |
NQU Core Bit Set OD (تقریبا) | 75.3 | 2.965 |
شناسه مجموعه بیت هسته NQU (تقریبا) | 47.6 | 1.874 |
NQU Reaming Shell Set OD (تقریبا) | 75.8 | 2.984 |
NQU Outer Tube OD | 73 | 2.874 |
شناسه لوله بیرونی NQU | 60.3 | 2.374 |
لوله داخلی NQU OD | 55.6 | 2.189 |
شناسه لوله داخلی NQU | 50 | 1.969 |
توجه داشته باشید:
(1) بیت هسته NQU و پوسته reaming گنجانده نشده است.
(2) بشکه های هسته 1.5 متری/5 فوتی و 3 متری/10 فوتی NQU در دسترس هستند.
(3) جدیدترین بشکه هسته سر نیزه MKII NQU نیز موجود است.
