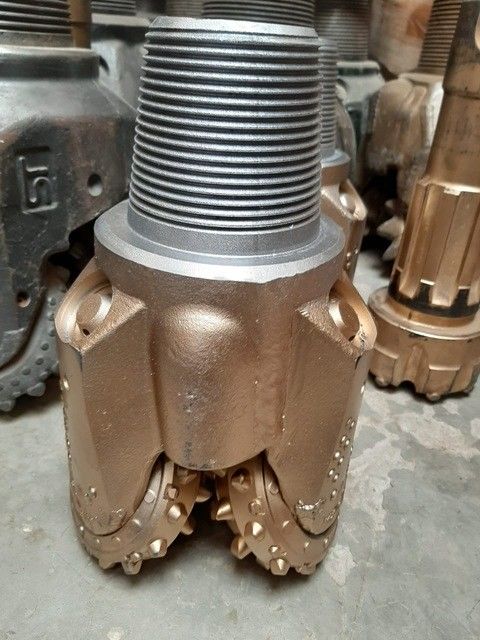

API استاندارد 20 اینچ IADC 517 Tci تریکون بیت
20 اینچ گردش معکوس Tricone حفاری بیت IADC517/537 سنگ حفاری بیت برای حفاری چاه
1. 20 اینچ API استاندارد TCI تریکون بیت برای حفاری
2. دستگاه هاي بيشتر 20 اينچي IADC 517 TCI
3. تریکون های استاندارد 20 اینچی API برای نفت و گاز
مزایایی که استفاده از یک مخروط سه گانه نسبت به سایر سوراخ ها دارد
1) یک مخروط سه گانه مناسب برای هر شکلی از سنگ وجود دارد
2) تریکون بیت همه کاره است و می تواند با تغییر شکلات مقابله کند
3) TriCones با قیمت مناسب، طولانی مدت و دارای نرخ حفاری کارآمد است
4) تریکون این است که مخروط های رولر دارای لوله های بسته بالا هستند؛کاربید وولفستم با کیفیت بسیار بالا و حفاظت از اندازه گیری الماس در سراسر حفاری و همچنین پشت پشت سخت و هیدرولیک بهینه شده. اين سوراخ هاي مخروط رولر براي رفتن به عمق هاي افراطي در شرايط افراطي و در مواردی که نمي توانند شکست بخورند طراحی شده اند
مشخصات
| مشخصات بیت های تریکون |
| اندازه های عادی |
IADC عادی |
API Reg Pin |
تورک مخلوط ((N.m)) |
| 3 7/8 " ((98.4mm) |
126/216/517/537/637 |
2 3/8 |
۴۱۰۰ تا ۴۷۰۰ |
| 4 5/8" ((117.4mm) |
126/216/517/537/637 |
2 7/8 |
۶۱۰۰ تا ۷۵۰۰ |
| 5 1/2 " ((139.7mm) |
126/216/517/537/617/637 |
سه و نیم |
9500 تا 12200 |
| 5 5/8" ((142.8mm) |
126/216/517/537/617/637 |
سه و نیم |
9500 تا 12200 |
| 5 7/8" ((149.2mm) |
126/216/517/537/617/637 |
سه و نیم |
9500 تا 12200 |
| 6" ((152.4mm) |
126/127/216/517/537/617/637 |
سه و نیم |
9500 تا 12200 |
| 6 1/4 " ((158.7mm) |
126/127/216/517/537/617/637 |
سه و نیم |
9500 تا 12200 |
| 6 1/2 " ((165mm) |
126/127/216/517/537/617/637 |
سه و نیم |
9500 تا 12200 |
| 7 1/2 " ((190mm) |
126/216/517/537/637 |
چهار و نیم |
۱۶۳۰۰ تا ۲۱۷۰۰ |
| 7 5/8" ((193mm) |
126/216/517/537/637 |
چهار و نیم |
۱۶۳۰۰ تا ۲۱۷۰۰ |
| 7 7/8" ((200mm) |
126/216/517/537/637 |
چهار و نیم |
۱۶۳۰۰ تا ۲۱۷۰۰ |
| 8 1/2 " ((215.9mm) |
117/127/217/437/517/537/617/637 |
چهار و نیم |
۱۶۳۰۰ تا ۲۱۷۰۰ |
| 9 1/2" ((241.3mm) |
117/127/217/437/517/537/617/637 |
6 5/8 |
38000 تا 43400 |
| 9 7/8 " ((250.8mm) |
117/127/217/437/517/537/617/637 |
6 5/8 |
38000 تا 43400 |
| 10 5/8 ((269.8mm) |
117/127/137/217/517/537/617/637 |
6 5/8 |
38000 تا 43400 |
| 11 5/8 ((295.3mm) |
117/127/137/217/517/537/617/637 |
6 5/8 |
38000 تا 43400 |
| 12 1/4" ((311.1mm) |
114/127/217/437/517/537/617/637 |
6 5/8 |
38000 تا 43400 |
| 13 5/8" ((346.0mm) |
127/217/517/537/617/637/737/837 |
6 5/8 |
38000 تا 43400 |
| 14 3/4" ((374.6mm) |
127/217/517/537/617/637/737/837 |
7 5/8 |
۴۶۱۰۰ تا ۵۴۲۰۰ |
| 17 1/2 " ((444.5mm) |
114/115/125/215/515/535/537/615/635 |
7 5/8 |
۴۶۱۰۰ تا ۵۴۲۰۰ |
| 20' ((508.0mm) |
114/115/125/215/515/535/537/615 |
7 5/8 |
۴۶۱۰۰ تا ۵۴۲۰۰ |
| 22' ((558.8mm) |
114/115/125/215/515/535/537/615 |
7 5/8 |
۴۶۱۰۰ تا ۵۴۲۰۰ |
| 24' ((609.6mm) |
114/115/125/215/515/535/537/615 |
7 5/8 |
۴۶۱۰۰ تا ۵۴۲۰۰ |
| 26" ((660.4mm) |
114/115/125/215/515/535/537/615 |
7 5/8 |
۴۶۱۰۰ تا ۵۴۲۰۰ |
| IADC |
WOB ((kn/mm) |
RPM |
تشکیلات قابل استفاده |
| (قطر بیت) |
(r/min) |
| 117 |
0.35-08 |
۲۴۰- ۸۰ |
مواد بسیار نرم با قدرت فشرده سازی پایین و حفاری بالا، مانند گل، سنگ گل، گچ و غیره. |
| 127 |
0.35-09 |
۲۴۰- ۷۰ |
تشکیلات نرم با قدرت فشرده سازی پایین و حفاری بالا، مانند سنگ گل، گچ، نمک، شیل نرم، سنگ آهک نرم و غیره. |
| 437 447 |
0.35-09 |
۲۴۰- ۷۰ |
تشکیلات بسیار نرم با مقاومت فشاری پایین و حفاری بالا، مانند گل، سنگ گل، گچ، گچ، نمک، شیل نرم، سنگ آهک نرم و غیره. |
| ۵۱۷ ۵۲۷ |
0.35-10 |
220-60 |
تشکیلات نرم با مقاومت فشاری پایین و حفاری بالا، مانند سنگ گل، گچ، شیل نمکی، سنگ آهک نرم و غیره. |
| ۵۳۷ ۵۴۷ |
0.45-10 |
220 تا 50 |
تشکیلات نرم تا متوسط با قدرت فشرده سازی کم، مانند شیل نرم متوسط، سنگ آهک نرم متوسط، سنگ شن و ماسه نرم متوسط، تشکیلات متوسط با بستر های سخت تر و خیس کننده، و غیره. |
| ۶۱۷ ۶۲۷ |
0.45-11 |
220 تا 50 |
تشکیلات متوسط سخت با قدرت فشرده سازی بالا، مانند شیل های سخت، سنگ آهک، سنگ شن، دولومیت و غیره |
| 637 |
0.5-11 |
180 تا 40 |
ساختارهای سخت با قدرت فشرده سازی بالا، مانند سنگ شن، سنگ آهک، دولومیت، گچ سخت، سنگ مرمر و غیره. |
| مشخصات فنی قطعات حفاری تریکون |
IADC
کد |
شکل گیری قابل استفاده |
ویژگی های اصلی بیت |
پارامترهای توصیه شده |
| ساختار برش |
WOB عادی
kN/mm (قطر بیت) |
چرخش
سرعت (rpm) |
| 517 |
تشکیلات نرم با قدرت فشرده سازی پایین و حفاری بالا، مانند شیل، گل، نمک سنگ، سنگ آهک نرم و غیره. |
کمپکت های قطر بزرگ در ردیف داخلی، کمپکت های کج در ردیف بیرونی، ترتیب کمپکت های فاصله نامناسب، و یک ردیف تراش کننده بین ردیف گج و ردیف پاشنه اضافه می شود |
0.50 تا 105 |
220 تا 40 |
تمام مزایا طول عمر کار بیت را افزایش می دهد
حفاری تریکون محبوب ترین حفاری در جهان است، می تواند به طور گسترده ای برای حفاری نفت و گاز، معدن، چاه آب، مناطق اکتشافات زمین شناسی استفاده شود.قطعه تراکن ما به قطعه حفاری محکم فلزی و قطعه محکم لاستیکی تقسیم می شه.
1. جت C-Center می تواند از تشکیل یک توپ در بیت جلوگیری کند، منطقه مایع را در پایین چاه از بین ببرد، جریان صعود قطعات حفاری را تسریع کند و ROP را بهبود بخشد.
2نوردهای NBR با اشباع بالا می توانند فشار مهر و موم را کاهش دهند و قابلیت اطمینان مهر و موم را بهبود بخشند.
3حفاظت از G-Gauge توانایی اندازه گیری را بهبود می بخشد و طول عمر سرویس بیت را افزایش می دهد.
4اضافه کردن یک ردیف از دندان ها بین کانر عقب و جریان خارج برای برش سوراخ حفاری و محافظت از مخروط.
تریکون های برتر TCI
قطعات 20 اینچی
بیت های استاندارد API
قطعات TCI با کیفیت بالا
قطعات TCI برای حفاری برتر
بیت های TCI مبتنی بر عملکرد
بت های تریکون با عملکرد بهبود یافته
بیتی 20 اینچی با کارایی بالا
قطعات TCI Tricone با دوام طولانی
قطعات TCI با دقت مهندسی شده
حفاری گردش معکوس
حفاری دریل تراکون
حفاری از سنگ
دریل تراکون با عملکرد بالا
قطعه گردش معکوس سنگین
بیت های گردش معکوس با هزینه موثر
بیت های گردش معکوس آزمایش شده در میدان
دریل تریکون پرفورمنت
دریل گردش معکوس مقرون به صرفه
بیت های گردش معکوس ثابت شده در میدان
سوالات متداول:
1سوال: آیا شرکت شما توزیع کننده یا تولید کننده است؟
A: تولید کننده، ما یک کارخانه واقعی 100٪ از قطعات حفاری سنگ هستیم، با تجربه 30 ساله. و ما از بازرسی کارخانه توسط SGS عبور کرده ایم.
2.س: محصولات شما چطور؟
ج: هر دو قطعات استاندارد تریکون و قطعات PDC که به طور دقیق مطابق API تولید می شوند و قطعات سنگی که در کارهای مختلف ساختمانی مورد استفاده قرار می گیرند، ارائه می شوند.
3.س: چه نوع بسته بندی دارید؟
ج: جعبه های چوبی (بدون دود); کارتون; بسته بندی می تواند سفارشی شود.
4سوال: مزیت قیمت شما چیست؟
A: ما 100٪ فروش مستقیم کارخانه، تضمین فرآیند تولید API، ارائه خدمات سفارشی برای پردازش برند.
هزینه حفاری را برای شما کاهش دهید، خدمات پس از فروش بدون نگرانی.
تریکون بیت IADC517/537 سنگ سوراخ کردن بیت برای حفاری چاه
5سوال: حداقل مقدار سفارش برای کارخانه شما چیست؟
پاسخ: همه چيز بستگی داره. معمولاً 1 تا 5 تا
