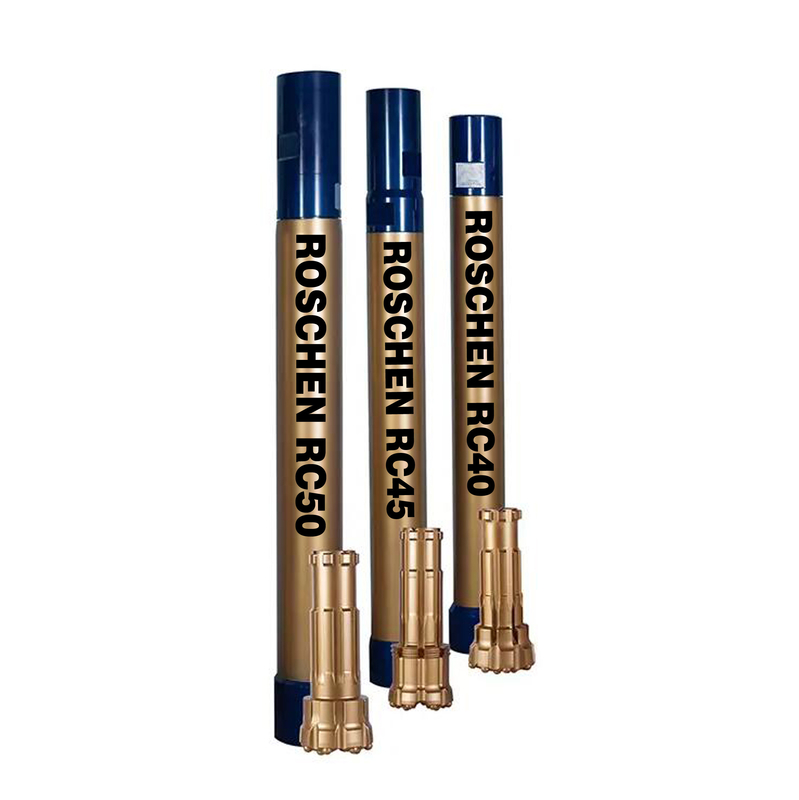

RC40 RC45 RC50 RC چکش RC سوراخ کردن
این اصطلاحات به اجزای سیستم های حفاری Rotary Casing (RC) اشاره دارد که معمولاً در ساخت و ساز، معدن و حفاری ژئوتکنولوژیک برای ایجاد حفاری های قطر بزرگ استفاده می شود. در اینجا یک تجزیه وجود دارد:
RC40، RC45، RC50:
معنی: قطر قفس (در میلی متر).
عملکرد: این قطر بیرونی پوشش فولادی موقت مورد استفاده برای پوشش حفاری و جلوگیری از فروپاشی را مشخص می کند.
اندازه: RC40 = ~ 40mm، RC45 = ~ 45mm، RC50 = ~ 50mm. (قطر داخلی / خارجی واقعی با توجه به تولید کننده کمی متفاوت است).
آر سي هامر:
معنی: چکش پایین سوراخ (DTH) استفاده شده در سیستم RC.
عملکرد: یک چکش با نیروی پنوماتیک (هوا فشرده) که نیروی ضربه ای را برای شکستن سنگ فراهم می کند.
سازگاری: چکش های RC طراحی شده اند تا در اندازه های خاصی از محفظه قرار بگیرند (به عنوان مثال، چکش RC40 در داخل محفظه RC40 قرار می گیرد، چکش RC50 در داخل محفظه RC50 قرار می گیرد).
قطعه حفاری RC:
معنی: سوراخ مخصوص طراحی شده برای استفاده با یک سیستم چکش RC و Casing.
عملکرد: به جلو چکش RC متصل می شود. سنگ را می شکند و معمولاً قطر آن بزرگتر از خود محفظه است.
طراحی: دارای دریچه های بزرگ برای اجازه دادن به برش ها به حلقه بین رشته حفاری / پوشش و دیوار حفاری است.اندازه گیری بیت (قطر بیرونی) طراحی شده است برای پاک کردن قطر داخلی پوشش آن است که با استفاده از.
چگونه با هم کار می کنند:
چکش RC (به عنوان مثال، اندازه گیری برای محافظ RC50) به رشته حفاری متصل می شود.
قطعه حفاری RC (به عنوان مثال، اندازه گیری شده برای پوشش RC50) به قسمت جلو چکش متصل می شود.
این مجموعه در داخل محفظه (به عنوان مثال RC50) می چرخد.
هواي فشرده به چکش قدرت ميده تا سنگ رو بشکنم
همان هوا سنگ های قطع شده را از حلقه حفاری (به خارج از محفظه) بالا می برد.
محفظه (معمولاً محرک یا لرزان) پشت بیت برای حمایت از سوراخ است.
خلاصه:
RC40/RC45/RC50: اندازه (قطر) محفظه مورد استفاده را مشخص کنید.
چکش RC: ابزار ضربه ای که در اندازه ای خاص از محفظه قرار می گیرد.
قطعه حفاری RC: ابزار برش متصل به چکش، طراحی شده برای کار با آن اندازه خاص محفظه / چکش.
اين اجزاها بخشي از يک سيستم هستند که براي حفاري کارآمد و پايدار در شرايط سخت زمين که خطر سقوط سوراخ وجود دارد، طراحی شده اند.
مشخصات بیت های گردش معکوس روشن | ||||||||
بیت های RE531 RC | ||||||||
کد روشن: ROS RC 30 | ||||||||
قطر | نه x قطر دکمه در میلی متر | زاويه دکمه | سوراخ های فلوز | پوشاک ضخیم | وزن (کیلوگرم) | بخش شماره | ||
mm | اینچ | دکمه های اندازه گیری | دکمه های جلویی | |||||
86 | 3 3/8 | 6x12 | 4x12 | 35 | 2 | 84 | 4.2 | RE531-86 |
89 | سه و نیم | 8x12 | 8x12 | 35 | 2 | 87 | 4.3 | RE531-89 |
95 | سه سه چهارم | 8x12 | 8x12 | 35 | 2 | 93 | 4.6 | RE531-95 |
102 | 4 | 8x12 | 8x12 | 35 | 2 | 100 | 4.9 | RE531-102 |
RE004 بیت های RC | ||||||||
کد روشن: ROS RC 40 | ||||||||
قطر | نه x قطر دکمه در میلی متر | زاويه دکمه | سوراخ های فلوز | پوشاک ضخیم | وزن (کیلوگرم) | بخش شماره | ||
mm | اینچ | دکمه های اندازه گیری | دکمه های جلویی | |||||
114 | چهار و نیم | 8x14 | 6x14 | 35 | 2 | 112 | 11.5 | RE004-114 |
118 | 4 5/8 | 8x14 | 6x14 | 35 | 2 | 116 | 11.7 | RE004-118 |
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 12 | RE004-121 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 12.4 | RE004-127 |
RE542 | ||||||||
کد روشن: ROS RC 50 | ||||||||
قطر | نه x قطر دکمه در میلی متر | زاويه دکمه | سوراخ های فلوز | پوشاک ضخیم | وزن (کیلوگرم) | بخش شماره | ||
mm | اینچ | دکمه های اندازه گیری | دکمه های جلویی | |||||
121 | 4 3/4 | 8x14 | 6x14 | 35 | 2 | 119 | 10.6 | RE542-121 |
124 | 4 7/8 | 8x14 | 8x13 | 35 | 2 | 122 | 10.8 | RE542-124 |
127 | 5 | 8x14 | 8x14 | 35 | 2 | 125 | 11 | RE542-127 |
130 | 5 1/8 | 8x14 | 10x14 | 35 | 2 | 128 | 11.3 | RE542-130 |
RE543 | ||||||||
کد روشن: ROS RC 50 | ||||||||
قطر | نه x قطر دکمه در میلی متر | زاويه دکمه | سوراخ های فلوز | پوشاک ضخیم | وزن (کیلوگرم) | بخش شماره | ||
mm | اینچ | دکمه های اندازه گیری | دکمه های جلویی | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 10.8 | RE543-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 11 | RE543-127 |
130 | 5 1/8 | 8x14 | 10X14 | 35 | 2 | 128 | 11.3 | RE543-130 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 11.8 | RE543-133 |
RE545 | ||||||||
کد روشن: ROS RC 50 | ||||||||
قطر | نه x قطر دکمه در میلی متر | زاويه دکمه | سوراخ های فلوز | پوشاک ضخیم | وزن (کیلوگرم) | بخش شماره | ||
mm | اینچ | دکمه های اندازه گیری | دکمه های جلویی | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 13.3 | RE545-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 13.5 | RE545-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 13.8 | RE545-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 14.2 | RE545-136 |
بیت RC PR40 | ||||||||
کد روشن: ROS RC 50 | ||||||||
قطر | نه x قطر دکمه در میلی متر | زاويه دکمه | سوراخ های فلوز | پوشاک ضخیم | وزن (کیلوگرم) | بخش شماره | ||
mm | اینچ | دکمه های اندازه گیری | دکمه های جلویی | |||||
124 | 4 7/8 | 8x14 | 8X13 | 35 | 2 | 122 | 14.3 | PR40-124 |
127 | 5 | 8x14 | 8X14 | 35 | 2 | 125 | 14.7 | PR40-127 |
133 | 5 1/4 | 8x16 | 10X14 | 35 | 2 | 131 | 15.2 | PR40-133 |
138 | 5 4/9 | 8x16 | 6x16+3x14 | 35 | 2 | 136 | 15.8 | PR40-138 |
بیت RC PR52 | ||||||||
کد روشن: ROS RC 55 | ||||||||
قطر | نه x قطر دکمه در میلی متر | زاويه دکمه | سوراخ های فلوز | پوشاک ضخیم | وزن (کیلوگرم) | بخش شماره | ||
mm | اینچ | دکمه های اندازه گیری | دکمه های جلویی | |||||
133 | 5 1/4 | 8x16 | 10x14 | 35 | 2 | 131 | 11.2 | PR52-133 |
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 11.5 | PR52-136 |
140 | پنج و نیم | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 11.9 | PR52-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 12.3 | PR52-143 |
بیت RE547 RC | ||||||||
کد روشن: ROS RC 55 | ||||||||
قطر | نه x قطر دکمه در میلی متر | زاويه دکمه | سوراخ های فلوز | پوشاک ضخیم | وزن (کیلوگرم) | بخش شماره | ||
mm | اینچ | دکمه های اندازه گیری | دکمه های جلویی | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 15.1 | RE547-136 |
140 | پنج و نیم | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 15.5 | RE547-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 15.8 | RE547-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 16.3 | RE547-146 |
PR54 | ||||||||
کد روشن: ROS RC 55 | ||||||||
قطر | نه x قطر دکمه در میلی متر | زاويه دکمه | سوراخ های فلوز | پوشاک ضخیم | وزن (کیلوگرم) | بخش شماره | ||
mm | اینچ | دکمه های اندازه گیری | دکمه های جلویی | |||||
136 | 5 3/8 | 8x16 | 6x16+3x14 | 35 | 2 | 134 | 18.2 | PR54-136 |
140 | پنج و نیم | 8x16 | 6x16+3x14 | 35 | 2 | 138 | 18.5 | PR54-140 |
143 | 5 5/8 | 8x16 | 6x16+3x14 | 35 | 2 | 141 | 18.8 | PR54-143 |
146 | 5 3/4 | 8x16 | 6x16+3x14 | 35 | 2 | 144 | 19.2 | PR54-146 |
يادداشت: | ||||||||
متزکي، نخ رمت در دسترسه | ||||||||
هر اندازه ویژه ای از بیت های گردش معکوس با درخواست در دسترس خواهد بود. | ||||||||
بیت های MX5456 RC | ||||||||
کد روشن: ROS RC 50 | ||||||||
قطر | نه x قطر دکمه در میلی متر | زاويه دکمه | سوراخ های فلوز | پوشاک ضخیم | وزن (کیلوگرم) | بخش شماره | ||
mm | اینچ | دکمه های اندازه گیری | دکمه های جلویی | |||||
133 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 131 | 15.2 | MX5456-133 |
140 | 5 1/4 | 8x16 | 8x14 | 35 | 2 | 138 | 18.5 | MX5456-140 |
146 | 5 3/4 | 8x18 | 8x14 | 35 | 2 | 144 | 19.2 | MX5456-146 |
