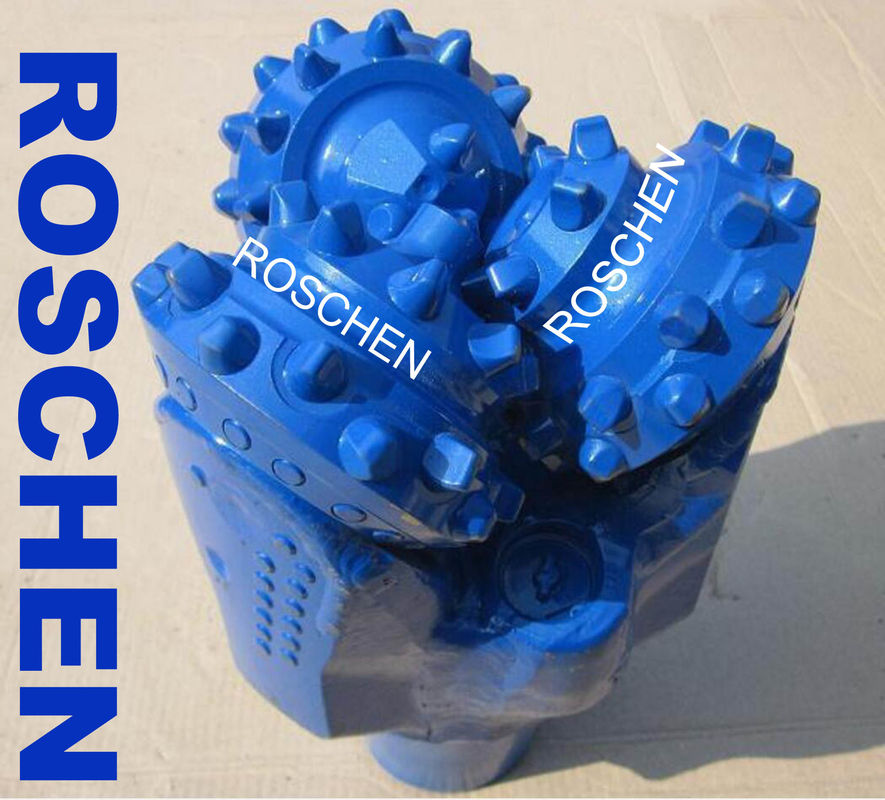

بیت های Tricone 8 1/2 اینچ درج تنگستن Carbide Bearing Friction Sealing
بیت های Tricone 8 1/2 اینچ قرار دادن مهر و موم اصطکاک تحمل کاربید تنگستن با API Reg Shank برای حفاری سختی سنگ
بیت سه تایی ، طراحی درج ، طراحی اصطکاک یاطاقان یدک محافظت شده OD ، قطر 8 - 1/2 اینچ ، تعداد مخروط ها 3 ، نوع اتصال API REG SHANK ، اندازه اتصال 4-1 / 2 IN ، پایه محافظ اضافی و مخروط ، نوع محافظ درج اضافی تنگستن CARBIDE ، کد IADC 437 ، نازل شامل نوک CENTRAL نیست ، استاندارد تولید API 7-1 نسخه گذشته
بیت Tri-cone متداول ترین مته است.هنگامی که بیت tricone کار می کند ، دندان های برش با پایین سوراخ در تماس هستند ، گشتاور سنگ شکنی کوچک است ، سطح تماس بین دندان برش و سوراخ پایین کوچک است ، فشار بالا است و آسان است به شکل گیری بخورند.کل طول کار زیاد است و سایش نسبتاً کاهش می یابد.بیت مخروطی می تواند اقشار مختلفی از نرم تا سخت را در خود جای دهد.
مقدمه:
با توجه به تعداد غلتک را می توان به بیت تک مخروطی ، سه بیت مخروطی و مونتاژ بیت چند مخروطی تقسیم کرد.با توجه به مواد برش را می توان به دندان های فولادی (فرز) تقسیم و قرار دادن دندان مته.
از ابزار بیت مخروط به عنوان یک ابزار حفاری به طور گسترده ای استفاده شده است و بهبود قابل توجه در عملکرد مته به طور مستقیم هزینه های حفاری را کاهش می دهد ، به ویژه در چند سال گذشته.عمر و سرعت حفاری دو شاخص عملکرد ، آنها در نهایت مقدار مته را تعیین می کنند تا بر هزینه حفاری تأثیر بگذارد.افزایش سرعت حفاری و عمر مفید مته یک روش موثر برای کاهش هزینه حفاری است.تایید شده است که بهبود سرعت حفاری تأثیر بیشتری در هزینه حفاری نسبت به عمر حفاری دارد.بهبود ساختار برش مته بهبود دستگاه حفاری ساده ترین روش حفاری است.برای مدت زمان طولانی ، بهبود ساختار برش به طور عمده بر روی ساختار اصلی دندان برش متمرکز شده است.به عنوان مثال ، در مورد ساختار کاربید سیمان ، مردم دندان های گوه ای ، دندان های قاشقی ، کفگیر را اختراع کرده اند ، به تدریج تشخیص داده می شود که قطر لوله مته نیز تأثیر بیشتری بر سرعت و عمر حفاری دارد بیت ، به ویژه در استفاده از رشته مته با شیب زیاد و چاه های افقی ، و بسیاری از ساختارهای قطر جدید مورد مطالعه و توسعه قرار گرفته اند.برای دستیابی به یک اثر خوب ، روی بیت مخروط اعمال شد.
از تولید کنندگان مته و موسسات تحقیقاتی در سه قطعه مخروطی بیت تحقیق و استفاده از برنامه پویا دیده می شود ، مردم به تدریج متوجه شدند که قطر حفاری لوله مته و امید به زندگی تأثیر بیشتری دارند ، به ویژه در چاه های جهت دار و چاههای افقی مته اعمال شده تأثیر بزرگتر ، تحقیق و توسعه ساختار جدید قطر مته در استفاده از بیت مخروط نتایج خوبی بدست آورده است.ساختار قطر مته از مسیر غیرفعال تا توسعه مسیر ایمنی فعال ، قطر مواد از مواد مقاوم در برابر سایش کم تا توسعه مواد کامپوزیتی مقاوم در برابر سایش ، ساختار قطر مته و بهبود مواد تا حد زیادی عملکرد مته را بهبود می بخشد ، و بیشتر بهبود متغیر نفوذ مکانیکی و عمر.در داخل و خارج از کشور در ساختار قطر و تحقیقات مواد دارای شکاف خاصی است ، موسسات تحقیقاتی داخلی و تولید کنندگان باید با تأکید ویژه بر روی مته در استفاده از برخی از ساختارهای مدیریت مسیر فعال ، قطر ساختار و تحقیقات مواد را بیشتر تقویت کنند ، برای بهبود بیشتر عملکرد داخلی بیت چرخ چرخ ، برای کاربران حفاری برای انطباق با فرآیند حفاری جدید مته با بازده بالا.
حفاری روغن و حفاری زمین شناسی بیشترین استفاده یا بیت مخروطی است.بیت مخروط در اثر چرخش دارای اثر تکان دادن ، خرد کردن و برش سنگ سازند است ، بنابراین بیت مخروط می تواند لایه های نرم ، متوسط و سخت را در خود جای دهد.به خصوص در بیت مخروطی نوع جت و نازل طولانی پس از ظهور بیت مخروط ، سرعت حفاری بیت حفاری مخروطی بسیار بهبود یافته است ، تاریخ توسعه بیت مخروط یک انقلاب بزرگ است.بیت مخروط را می توان به نوع دندان (دندان) بر اساس نوع دندان تقسیم کرد.بیت مخروطی دندان را می توان به بیت تک مخروطی ، سه دندانه چرخ دندانه ای و مونتاژ بیت چند مخروطی تقسیم کرد.در خانه و خارج از کشور بیشترین استفاده را می کنید ، متداول ترین آن بیت سه مخروط است.
محصولات معمولی:
سه بیتی مخروطی یک ابزار مهم برای حفاری روغن است ، عملکرد آن مستقیماً بر کیفیت حفاری ، بازده حفاری و هزینه های حفاری f1 تأثیر می گذارد.سه بیت مخروطی طراحی بر اساس تجربه عملی است ، همراه با روش آزمایشی ، طراحی مکرر و محاسبه ، و بنابراین دقت طراحی کم است ، چرخه طولانی ، دشوار است برای بهبود کیفیت طراحی ، و هر محاسبه فقط می تواند یک مته ، کم بهره وری.بنابراین ، تهیه مجموعه ای از سیستم CAD بیت سه مخروطی برای دستیابی به رسم پارامتری سه بیت مخروطی بسیار ضروری است.1 سیستم طراحی کلی سه سیستم نقاشی پارامتری بیت مخروطی با استفاده از روش برنامه ریزی مدولار عملکردی ، کل سیستم به چهار ماژول کاربردی تقسیم شده است: ماژول مدیریت رابط کاربر ، ماژول طراحی ساختار دندان مته ، ماژول مدیریت پایگاه داده ، ماژول رسم پارامتریک.طراحی رابط کاربری ، تعبیه شده در اتوکد با استفاده از ابزار توسعه ثانویه VBA برای دستیابی به آن.کاربران از طریق ماژول رابط کاربر ورودی سه پارامتر طراحی بیت مخروطی ، برای دستیابی به تبادل اطلاعات انسان و کامپیوتر.عملکرد اصلی ساختار بیت مته محاسبه سه طرح پیچیده بیت مخروطی مطابق با تئوری طراحی بیت سه مخروط است.ماژول مدیریت پایگاه داده پایگاه داده ای است که توسط Access 2003 به عنوان جدول داده ایجاد شده است.
استفاده از محصول:
حفاری ، اکتشاف ، روغن ، بیت مته ، لوازم جانبی حفاری
نام محصول:
مهر و موم فلزی 215.9mm Roschen سه مخروطی
شماره محصول:
FJ517G
امکانات:
1. استفاده از ساختار تحمل شناور ، اجزای شناور از مقاومت بالا ، انعطاف پذیری بالا ، مقاومت در برابر درجه حرارت بالا ، ویژگی های مقاومت در برابر سایش بالا از مواد جدید ، سطح درمان روان کننده جامد.کاهش سرعت نسبی یاتاقان در حالی که افزایش درجه حرارت سطح اصطکاک را کاهش می دهد ، می تواند به طور موثر فشار بالا یا شرایط روند حفاری با سرعت بالا ، عمر تحمل و قابلیت اطمینان تحمل را بهبود بخشد.
2. استفاده از مهر و موم فلزی با دقت بالا.مهر و موم فلزی توسط یک حلقه مهر و موم فلزی با دقت طراحی شده به عنوان یاتاقان مهر و موم می شود ، و دو انرژی لاستیکی بسیار الاستیک در کف و ناحیه مهر و موم دندان به عنوان یک مهر و موم ثابت قرار دارد ، و فشرده سازی مهر و موم شده بهینه دو فلز A را تضمین می کند سطح مهر و موم حلقه همیشه تماس خوبی را حفظ می کند.
3. غلتک قفل توپ ، فولاد ، برای انطباق با سرعت بالا.
4. استفاده از مهر و موم لاستیک می تواند فشار دیفرانسیل را کاهش دهد و از مایع حفاری در سیستم روغن کاری جلوگیری کند ، تضمین روانکاری خوبی برای سیستم تحمل ارائه می دهد.
5. ریترز.و پلیمرهای ریرتیک پلیمرهای نتایج نتایج پلیمرها نتایج پلیمرها نتایج هیچ یک از نتایج متوسط -
6. مته از دندانهای کاربید با مقاومت بالا و مقاومت بالا ساخته شده است ، تعداد دندان ها ، تعداد دندان ها ، ارتفاع دندان ها و مشخصات دندان آلیاژ منحصر به فرد ، بازی کامل به مقاومت در برابر سایش و برش عالی تواناییمواد جدید مقاوم در برابر سایش جوشکاری بیت دندانه های فولادی و جوشکاری بیت دندانه های فولادی ضمن حفظ سرعت بالای سوراخ کاری مته های فولادی ، عمر بیت مته را بهبود می بخشند.
مزایای محصول:
با توجه به تعداد دندانها را می توان به تک مخروط ، دو مخروط ، سه مخروط و بیت چند مخروط تقسیم کرد.در خانه و خارج از کشور بیشترین استفاده را می کنید ، متداول ترین آن بیت سه مخروط است.در صنعت نفت ، زمین و حفاری های مختلف ، بیت مخروط یک قطعه ضروری است ، اما بیت مخروط برای برخی از قیمت های صنعت حفاری بیش از حد بالا است ، که باعث شده برخی از صنعت حفاری در بیت مخروط های دست دوم تولید یک علاقه عالی ، کم آن است قیمت ، کیفیت قابل اعتماد (فقط 1/3 از عمر خود را در حفاری نفت) ، صنعت حفاری برای کاهش هزینه های بزرگ ، بنابراین مخروط دست دوم تبدیل شده است بخشی از صنعت حفاری ، یک بخش مهم است.
استفاده از محصول:
حفاری ، اکتشاف ، روغن ، بیت مته ، لوازم جانبی حفاری ، بدون ترانشه
| بیت های مته TRICONE - اندازه های استاندارد اتصال * | |
| اندازه | اتصال استاندارد پین |
| 2 1/2 "تا 2 3/4" شامل | A - میله AW |
| 2 7/8 "تا 3 3/8" شامل | میله N4 |
| 3 1/2 "تا 4 1/2" شامل | 2 3/8 "API |
| 4 5/8 "تا 5" شامل | 2 API 7/8 " |
| 5 1/8 "تا 7 3/8" شامل | 3/2 "API |
| 7 1/2 "تا 9 3/8" شامل | 4/2 "API |
| 9 1/2 "تا 14 3/8" شامل | 6 API 5/8 " |
| 14 1/2 "تا 18 1/2" شامل | 6 API 5/8 "API یا 7 5/8" API |
| 18 5/8 "تا 26" شامل | 7 API 5/8 "API یا 8 5/8" API |
| 27 "و بزرگتر | 8 API 5/8 " |
| * بیت های Tricone در صورت درخواست با اندازه اتصال جایگزین در دسترس هستند. | |
