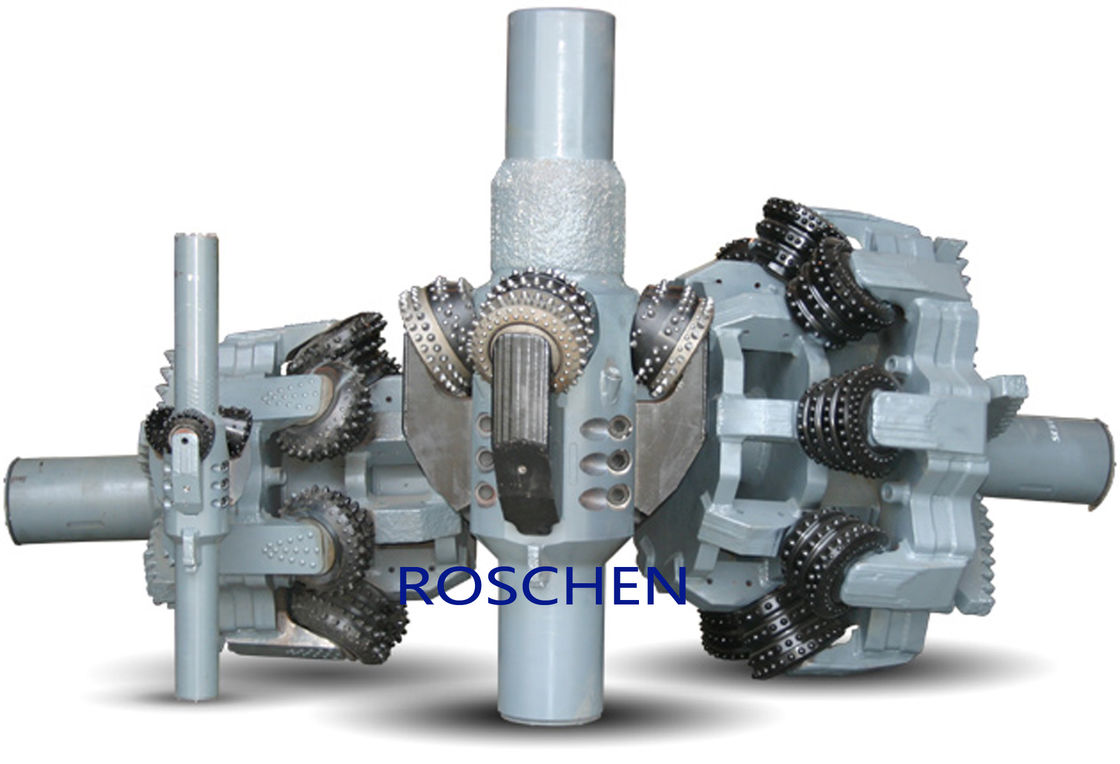

Rock Reamers Pilot Hole Reamer 4 اینچ تا 48 اینچ سوراخ بازکن عمودی ، مقرون به صرفه برای HDD
حفاری جهت دار حفاری افقی خسته کننده سیم خدمات خط فرمان شرکت های نرم افزاری
دیگر به دلیل عقب انداختن برش ها از سوراخ سوراخ ، دیگر کرایه مجدد وجود ندارد.
Rock Reamer عمودی ترین و مقرون به صرفه ترین سوراخ بازکن برای HDD است.طراحی منحصر به فرد موجودی در محل را کاهش می دهد و باعث کاهش هزینه می شود.
Rock Reamer همانطور که سنگ را قطع می کند زمان خرابی را کاهش می دهد.
دیگر نیازی به انتظار خرابی ابزارهای جدید / برش دهنده ها نیست که نیاز به فشار دادن ریل وجود دارد.با همان بدنه و برش ها فشار می آورد یا می کشد و یک بدنه در شش اندازه باز می شود.
مزایای:
1. قویتر از سایر سوراخ بازها.
2. افزایش زمان چرخش در پایین ، هزینه برش و زمان سفر را به حداقل می رساند.
3. برش ها و بازوها بدون مشعل و جوشکار به راحتی در مزرعه تغییر می کنند.
مشخصات Rock Reamer
بدن
| بدن | حداقلسوراخ خلبان | ارتباط | وزن | طول |
| R4 | 4 1/2 " | 2 7/8 "اگر BXB | 135 پوند | 42 " |
| R6 | 6 " | IF BXB 3 1/2 " | 346 پوند | 52 " |
| R6-20 | 20 " | 4 1/2 "اگر BXB | 1565 پوند | 62 " |
| R8 | 8 1/2 " | 4 1/2 "اگر BXB | 730 پوند | 65 " |
| R17 | 17 1/2 " | 7 5/8 "REG BXB | 1915 LBS. | 65 " |
| R26 | 26 " | 7 5/8 "REG BXB | 2669 پوند | 65 " |
| R36 | 36 " | 7 5/8 "REG BXB | 2569 پوند | 65 " |
| R42 | 42 " | 7 5/8 "REG BXB | 3290 پوند | 65 " |
| R48 | 48 " | 7 5/8 "REG BXB | 3900 پوند | 65 " |
برش دهنده ها
| بدن | نهاز برش | سوراخ خلبان | ارتباط | دامنه افتتاحیه | |||||
| R4 | 3 | 4 1/2 " | 2 7/8 "اگر BXB | 8 1/2 " | 10 " | 12 " | |||
| بدن | نهاز برش | سوراخ خلبان | ارتباط | دامنه افتتاحیه | |||||
| aa | بب | سی سی | DD | ee | |||||
| R6 | 3 | 6 " | IF BXB 3 1/2 " | 12 " | 14 " | 16 " | 18 " | 20 " | |
| R6-20 | 5 | 20 " | 4 1/2 "اگر BXB | 24 " | 26 " | 28 " | 30 " | 32 " | |
| بدن | نهاز برش | سوراخ خلبان | ارتباط | دامنه افتتاحیه | |||||
| آ | ب | ج | د | E | F | ||||
| R8 | 3 | 8 1/2 " | 4 1/2 "اگر BXB | 16 " | 18 " | 20 " | 22 " | 24 " | 26 " |
| R17 | 3،4 | 17 1/2 " | 7 5/8 "REG BXB | 24 " | 26 " | 28 " | 30 " | 32 " | 34 " |
| R26 | 3،5 | 26 " | 7 5/8 "REG BXB | 32 " | 34 " | 36 " | 38 " | 40 " | 42 " |
| R36 | 3،5 | 36 " | 7 5/8 "REG BXB | 42 " | 44 " | 46 " | 48 " | 50 " | 52 " |
| R42 | 4،5،7 | 42 " | 7 5/8 "REG BXB | 48 " | 50 " | 52 " | 54 " | 56 " | 58 " |
| R48 | 4،5،7 | 48 " | 7 5/8 "REG BXB | 54 " | 56 " | 58 " | 60 " | 62 " | 64 " |
برش ها و وزن ها
| R4 | R6 | آ | ب | ج | د | E | F | |||||||
| 8-1 / 2 " | 10 " | 12 " | aa | بب | سی سی | DD | ee | |||||||
| MT | 4 | 8 | 12 | 15 | 23 | 31 | 41 | 56 | 32 | 47 | 64 | 80 | 102 | 128 |
| TCI | 6 | 10 | 16 | 21 | 30 | 42 | 55 | 73 | 41 | 61 | 79 | 100 | 126 | 155 |
| FRA | 5 | 7 | 9 | 20 | 24 | 28 | 35 | 37 | 50 | 55 | 68 | 75 | 88 | 101 |
نمودار حذف سازند
از این نمودار برای محاسبه تقریبی فوت مکعب مواد حذف شده در هر فوت سوراخ شده استفاده کنید.برای محاسبه کل متراژهای مکعب مواد حذف شده ، فوت مکعب را در کل فیلم ضرب کرده و بر 27 تقسیم کنید.
نحوه تغییر برش ها
1. برش اندازه مناسب را در جیب خود قرار دهید.
2. بازو را در جای خود قرار داده و برش را محکم کنید.
3. سه پیچ را مطابق نمودار محکم کنید.(زیر را ببینید)
4. مطابق نمودار پیچ های قفل را محکم کنید.(زیر را ببینید)
5- این کار را برای هر کاتر تکرار کنید.
| اندازه ها | آچار آلن | گشتاور | LOCK SCREW / TORQUE |
| R8 از طریق R-48 | 1 " | 2000-2500 فوت / پوند | 5/8 "/ 400-500 فوت / پوند |
| R4 | 5/8 " | 400-500 فوت در پوند | 5/16 "/ 40-60 فوت / پوند |
| R6 | 7/8 " | 1000-1200 فوت / پوند | 3/8 "/ 100-150 فوت / پوند |
