حفاری غوطه وری غول پیکر Atlas Copco
سیستم ODS
سیستم حفاری باران

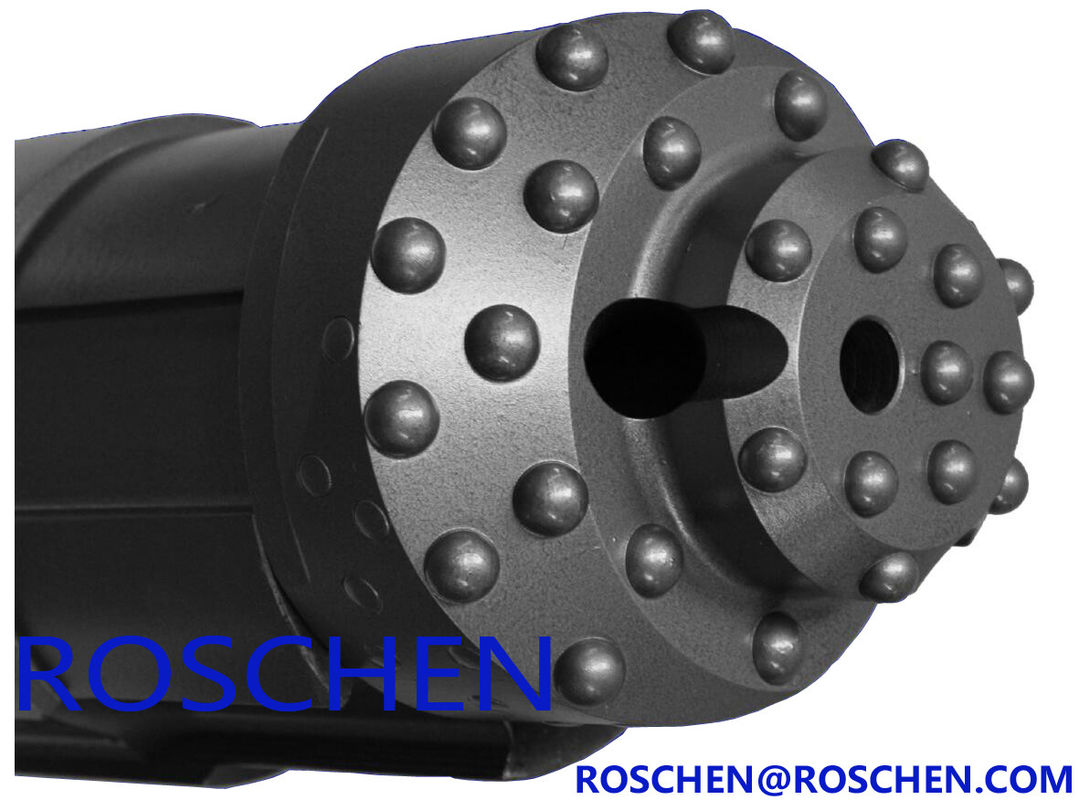

سیستم ODS Roschen یک سیستم حفاری Eccentric Overburden دو بخشی است که برای حفاری و پوشش سوراخ به طور همزمان از طریق شرایط ناپایدار زمین طراحی شده است.
ویژگی های کلیدی:
. در دسترس برای پوشش اندازه از قطر 114mm (4 1/2 ") تا 273mm (10¾") قطر ساده دو بخش برای انتقال بهتر انرژی به صورت بت
. عملکرد حفاری بهینه در شرایط ناپایدار زمین
. بیت غیر عادی می تواند به راحتی و به سرعت برای جایگزینی یا بازسازی حذف شود
. ترتیب قفل "باز و بسته" در داخل نگهدارنده بیتی، بنابراین هیچ چیز نمی تواند بیت اکسترنیک را از بستن جلوگیری کند
. ODS Bit دارای یک طرح آزمایشی مثبت است که کمک می کند تا بیت Eccentric Bit را هدایت کرده و سوراخ راست را تولید کند
| سیستم پوشش غیر عادی (سیستم حفاری بی نظیر) | |||||||||
| تایپ کنید | پوشش Recom.Size (میلی متر) | دیافراگم داخلی دیاف (mm) D پوشش دیافراگم | ریمینگ دیا (میلی متر) C | DTH HAMMER | مته لوله | شماره بخش | |||
| Max.OD (A) | Min.ID (B) | موضوع اتصال | OD (میلی متر) | آچار مسطح (میلی متر) | |||||
| ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8 "Reg | 76 | 65 | ODEX90-DHD |
| COP32 | ODEX90-COP | ||||||||
| QL30 | ODEX90-QL30 | ||||||||
| ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8 "Reg | 76 | 65 | ODEX115-DHD |
| COP44 | ODEX115-COP | ||||||||
| SD4 | ODEX115-SD4 | ||||||||
| QL40 | ODEX115-QL40 | ||||||||
| مأموریت 40 | ODEX115-M40 | ||||||||
| ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8 "Reg | 89 | 65 | ODEX140-DHD |
| COP54 | ODEX140-COP | ||||||||
| SD5 | ODEX140-SD4 | ||||||||
| QL50 | ODEX140-QL50 | ||||||||
| ماموریت 50 | ODEX140-M50 | ||||||||
| ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX165-DHD |
| COP64 | ODEX165-COP | ||||||||
| SD6 | ODEX165-SD6 | ||||||||
| QL60 | ODEX165-QL60 | ||||||||
| ماموریت 60 | ODEX165-M60 | ||||||||
| ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX190-DHD |
| COP64 | ODEX190-COP | ||||||||
| SD6 | ODEX190-SD6 | ||||||||
| QL60 | ODEX190-QL60 | ||||||||
| ماموریت 60 | ODEX190-M60 | ||||||||
| ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2 "Reg | 114 | 95 | ODEX240-DHD |
| COP84 | ODEX240-COP | ||||||||
| SD8 | ODEX240-SD8 | ||||||||
| QL80 | ODEX240-QL80 | ||||||||
| مأموریت 80 | ODEX240-M80 | ||||||||
| ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2 "Reg | 114 | 95 | ODEX280-SD |
| Numa100 | ODEX280-NU | ||||||||
ODEX
ROSCHEN سیستم ODEX Eccentric Overburden را با استفاده از ODEX90 تا ODEX445 تولید می کند. این سیستم سه قطعه شامل بیت آزمایشی، بازتاب، دستگاه هدایت است. سیستم های حفاری ROSCHEN ODEX به طور گسترده ای در زمینه های مختلفی از حفاری و استخراج حفاری استفاده می شود.
مزایا:
- حذف سریع از قلمه ها؛ نرخ نفوذ بالا، به ویژه در شکل گیری سنگ های مقاوم؛
- نمونه برداری آسان خاک و آب های زیرزمینی در حین حفاری؛
- امکان سنجی برآورد عملکرد در عمق انتخاب شده در شکل گیری؛
- مزایا در سازه های غیرقابل انباشته با خطر بالا غرق شدن
محدوده برنامه:
این مناسب برای حفاری چاه های آب، چاه های زمین گرمایی، شمع های mirco کوتاه، حفره متوسط نفوذ مایع نوع ساختمان، پروژه سد و بندر مناسب است.
1. هنگامی که حفاری شروع می شود، ریمر نوسان می کند و سوراخ خلبان را به اندازه کافی گسترده می کند تا لوله محفظه آن را در پشت مونتاژ بیت مته بکشاند.
2. هنگامی که عمق مورد نیاز رسیده باشد، چرخش به دقت با دقت برگردانده می شود، در این صورت ریمر چرخش می یابد، اجازه می دهد مونتاژ بیت حفاری از طریق محفظه کشیده شود.
3. لوله های پوشش داده شده که باید در سوراخ حفاری باقی بمانند باید در انتهای سوراخ با استفاده از سیمان یا برخی از مواد دیگر بسته بندی مهر و موم شده باشند.
4. حفاری با استفاده از یک حفاری معمولی به عمق مورد نظر در سنگ بستر ادامه می دهد.
