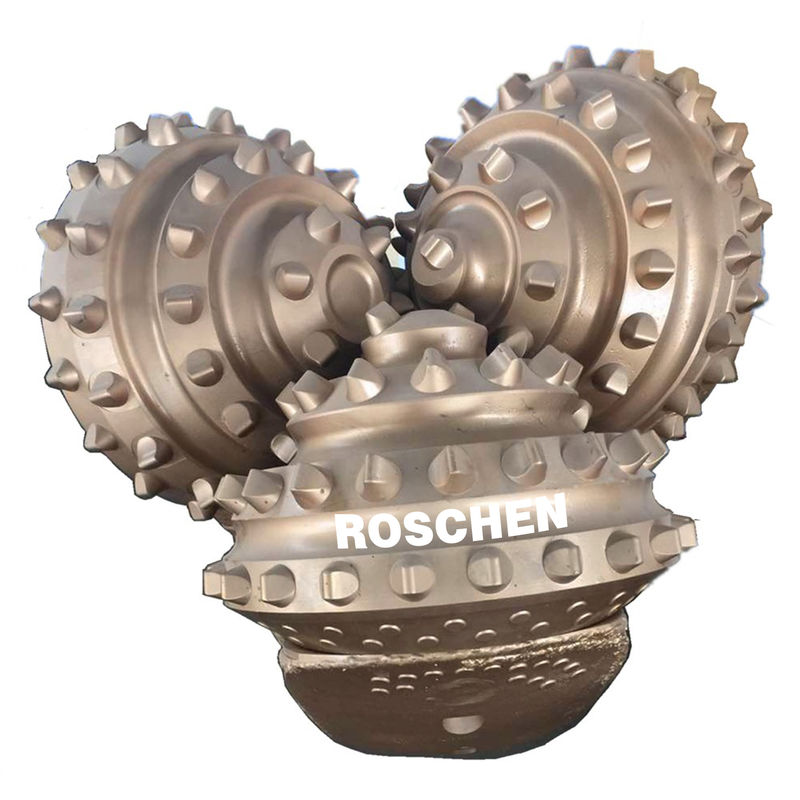

بیت مته سنگی غلتکی Tricone bit 9 7/8 اینچ از SECOROC COP44 DTH چکش برای حفاری معدن Codelco استفاده می کند
بیت های Tricone bit Included Tooth Steel (همچنین به دندان های آسیاب شده گفته می شود) و بیت های Tungsten Carbide Insert (TCI) ، بیت های TCI بسیار با دوام تر از دندانهای فولادی هستند ، اما ساخت آنها هزینه بالاتری دارد.هر دو این دو گروه از بیت های Tricone در دسترس هستند
(1) یاطاقان باز یا مهر و موم شده
(2) غلتک یا اصطکاک یاطاقان (تحمل ژورنال)
(3) محافظت از Gage یا غیر Gage ، و غیره
بیت های مته tricone برای چه استفاده می شوند؟
1. بیت های مته Tricone برای سازه های سنگ نرم
سازه های سنگ نرم که عمدتا از ماسه ، خاک رس ، سنگ آهک یا شیل تشکیل شده اند ، برای حفاری با بیت های دندان آسیاب ایده آل هستند.در روش درمان سنگ نرم ، بسته به دامنه پروژه و مدت زمان مختلف ، می توانید برش یا باز کردن یاتاقان های دندان فرز را انتخاب کنید.بیت های مته سه حلقه ای بلبرینگ دوام بیشتری دارند ، اما اغلب به دلیل کار دقیق مورد نیاز برای محافظت از یاتاقان ها ، هزینه بیشتری دارند.از طرف دیگر ، سرهای تحمل باز به خوبی محافظت نشده و فرسوده نیستند ، اما ساخت آنها ارزان است.بیت های مته سه تایی که برای سنگ نرم طراحی می شوند ، معمولاً دارای دندان های بیرون زده ، دندان های "A" یا دستگیره های اسکنه ای هستند.در هر صورت فاصله سوراخ زیاد است ، بنابراین می توان یک مته نرم سه تایی را در طراحی در نظر گرفت.
2. بیت های مته سه تایی برای سازه های سنگ متوسط
اگر می خواهید کلسیت ، دولومیت ، سنگ آهک سخت و مقداری شیل سخت بسازید ، باید مته سوراخکاری tricone را برای سنگ متوسط طراحی کنید.شاید لازم باشد بهتر درک کنید که چرا کاربید تنگستن ماده ایده آل برای مته سوراخکاری است.درک خواص آن مفید است.کاربید تنگستن ، اولین بار در سال 1927 کشف شد ، ماده ای بسیار محکم و سخت است که آن را قادر می سازد تا در برابر سرعت های بالاتر مقاومت کند و در نتیجه سرعت سوراخکاری بیشتری را بدست آورد.علاوه بر این ، مته tricone می تواند گرمای زیادی را بدون آسیب رساندن به ذره جذب کند.گام دریل میانی بسیار کوچکتر از مته نرم است.بعلاوه ، اگرچه دندانها ممکن است طیف مشابهی از شکل داشته باشند ، اما دندانهای آنها برجستگی کمتری دارند.
3. بیت های مته Tricone برای سازندهای سنگ سخت
سنگ سخت سخت است و سنگ ساینده معمولاً شامل شیل سخت ، کلسیت ، ماسه سنگ ، پیریت ، گرانیت و کوارتزیت است.دشواری حفاری در این ماده باعث می شود بیت های مته تریکون تقریباً ضروری باشند.این دکمه از سختی و مقاومت عالی برخوردار است و باعث می شود در برابر شرایط حفاری بسیار سخت مقاومت کند.مانند تمام بیت های مته tricone ، شما می توانید از یاطاقان مهر و موم شده و باز استفاده کنید.دریل های بلبرینگ مهر و موم شده محافظت بهتر ضد سایش را ایجاد می کنند و آنها را برای استفاده قبل از تعویض مناسب تر می کند.مته هایی که برای سازندهای سخت طراحی شده اند ، اغلب دندان های بیرون زده کمتری دارند.دندانها کوتاه و محکم هستند.این سرعت حفاری را در مقایسه با سنگ نرم بسیار کاهش می دهد ، اما اگر در حال حفاری سنگ سخت هستید ، انتخاب کمی دارید.
| مشخصات بیت مته غلتکی Tricone |
| قطر بیت |
پین API |
| (اینچ) |
(میلی متر) |
| 3 7/8 "~ 5 1/4" |
134 98 98 |
2 3/8 ".2 7/8 " |
| 5 5/8 "~ 6 3/4" |
171 14 143 |
3 1/2 " |
| 7 1/2 "" ~ 9 1/2 " |
1901 ~ 241 |
4 1/2 " |
| 9 5/8 "~ 13 3/4" |
350 24 245 |
6 5/8 " |
| 14 5/8 "~ 26" |
371 ~ 660.4 |
7 5/8 " |
| فهرست انتخاب کد IADC |
| IADC |
WOB |
دور در دقیقه |
کاربرد |
| (KN / میلی متر) |
(دور در دقیقه) |
| 111/114/115 |
0.3-0.75 |
200-80 |
سازندهای بسیار نرم با مقاومت فشاری کم و توانایی حفاری بالا ، مانند خاک رس ، سنگ ماسه ، گچ |
| 116/117 |
0.35-0.8 |
150-80 |
سازندهای بسیار نرم با مقاومت فشاری کم و توانایی حفاری بالا ، مانند خاک رس ، سنگ ماسه ، گچ |
| 121 |
0.3-0.85 |
200-80 |
سازندهای نرم با مقاومت فشاری کم و توانایی حفاری بالا ، مانند گل سنگ ، گچ ، نمک ، سنگ آهک نرم |
| 124/125 |
180-60 |
| 131 |
0.3-0.95 |
180-80 |
سازندهای نرم تا متوسط با مقاومت فشاری کم ، مانند لرزش متوسط ، نرم ، سنگ آهک نرم متوسط ، ماسه سنگ نرم متوسط ، تشکیل متوسط با لایه های متوسط و ساینده |
| 136/137 |
0.35-1.0 |
120-60 |
| 211/241 |
0.3-0.95 |
180-80 |
سازندهای متوسط با مقاومت فشاری بالا ، مانند لرزش متوسط ، گچ سخت ، سنگ آهک نرم متوسط ، ماسه سنگ نرم متوسط ، تشکیل نرم با لایه های میانی سخت تر. |
| 216/217 |
0.4-1.0 |
100-60 |
| 246/247 |
0.4-1.0 |
80-50 |
سازند سخت متوسط با مقاومت فشاری بالا ، مانند شیل سخت ، سنگ آهک ، ماسه سنگ ، دولومیت |
| 321 |
0.4-1.0 |
150-70 |
سازه های ساینده متوسط ، مانند شیل ساینده ، سنگ آهک ، ماسه سنگ ، دولومیت ، گچ سخت ، سنگ مرمر |
| 324 |
0.4-1.0 |
120-50 |
| 437/447/435 |
0.35-0.9 |
240-70 |
سازه های بسیار نرم با مقاومت فشاری کم و توانایی حفاری بالا ، مانند خاک رس ، گل سنگ ، گچ ، گچ ، نمک ، سنگ آهک نرم |
| 517/527/515 |
0.35-1.0 |
220-60 |
سازندهای نرم با مقاومت فشاری کم و توانایی حفاری بالا ، مانند گل سنگ ، گچ ، نمک ، سنگ آهک نرم |
| 537/547/535 |
0.45-1.0 |
220-50 |
سازندهای نرم تا متوسط با مقاومت فشاری کم ، مانند لرزش متوسط ، نرم ، سنگ آهک نرم متوسط ، ماسه سنگ نرم متوسط ، تشکیل متوسط با لایه های متوسط و ساینده |
| 617/615 |
0.45-1.1 |
200-50 |
سازند سخت متوسط با مقاومت فشاری بالا ، مانند شیل سخت ، سنگ آهک ، ماسه سنگ ، دولومیت |
| 637/635 |
0.5-1.1 |
180-40 |
سازند سخت با مقاومت فشاری بالا مانند سنگ آهک ، ماسه سنگ ، دولومیت ، گچ سخت ، سنگ مرمر |
| توجه: از حد مجاز WOB و RRPM نباید به طور همزمان استفاده شود |
