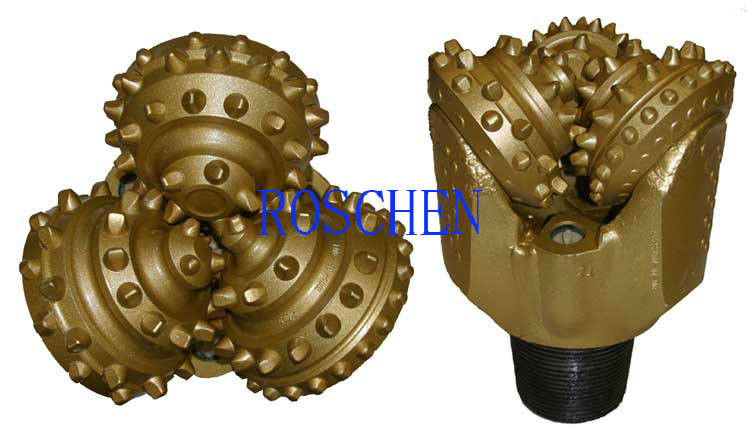

مته سوراخکاری منیزیم فولادی Tricone با استفاده از 13-5 / 8 "
شرح بیت مته Tricone:
مته tricone محبوب ترین قطعه حفاری در جهان است ، می توان آن را به طور گسترده ای برای حفاری نفت و گاز ، معدن ، چاه آب ، مناطق اکتشاف زمین شناسی استفاده کرد. بیت tricone ما به مته سوراخ شده فلزی و بتن مهر و موم شده لاستیک تقسیم می شود.
1. جت C-Center می تواند از تشکیل یک توپ در بیت جلوگیری کند ، منطقه مایع در پایین چاه را از بین ببرد ، جریان رو به بالا قلمه های حفاری را تسریع کند و ROP را بهبود بخشد.
2. بلبرینگ های NBR با اشباع بالا می تواند فشار آب بندی را کاهش دهد و قابلیت اطمینان آب بندی را بهبود بخشد.
3. حفاظت G-Gauge توانایی اندازه گیری را بهبود می بخشد و طول عمر بیت را افزایش می دهد.
4- افزودن یک ردیف دندان بین مخروطی عقب و خروجی برای اصلاح گمانه و محافظت از مخروط.
کد IADC نرمال مته Tricone:
437 بیت سازه نرم TCI Tricone:
بیت های 437 TCI برای حفاری سازه های کم فشار و بسیار نرم استفاده می شوند.بیت های TCI استفاده از درزهای کاربید تنگستن مخروطی و اسکنه ای با قطر زیاد و فرافکنی زیاد را به حداکثر می رسانند.این طراحی ساختار برش ، همراه با حداکثر جبران مخروط ، منجر به نرخ نفوذ بیت بالا می شود.ردیف های برش دهنده عمیق از تشکیل وثیقه های کوچک در تشکیلات چسبنده جلوگیری می کند.
517 بیت Tricone با شکل گیری متوسط:
517 شامل درزهای تنگستن اسکنه تهاجمی روی ردیف های پاشنه و ردیف های داخلی است.این طرح سرعت حفاری سریع و دوام اضافه شده ساختار برش در سازه سخت متوسط تا متوسط را فراهم می کند.حلقه O لاستیکی HSN آب بندی مناسبی برای دوام تحمل را فراهم می کند.
637 بیت سازه سخت TCI Tricone:
از 637 بیت می توان برای حفاری سازه های سخت و ساینده استفاده کرد.از درجهای کاربید تنگستن مقاوم در برابر سایش در ردیفهای بیرونی برای جلوگیری از از دست دادن گیج سنج استفاده می شود.از حداکثر تعداد درج های نیم کره ای در تمام ردیف ها استفاده می شود تا دوام برش و دوام طولانی داشته باشد.
617 بیت سازه TCI Tricone با سختی متوسط:
درج 617 از درزهای قوی کاربید تنگستن بر روی ردیف پاشنه و مخروطی در ردیف های داخلی برخوردار است.این طرح سرعت حفاری سریع و دوام ساختار برش در سازه های سخت متوسط تا متوسط را فراهم می کند.حلقه O لاستیکی HSN آب بندی مناسبی برای دوام تحمل را فراهم می کند.
پارامترهای بیت مته Tricone
| مشخصات بیت های غلتکی Tricone: | |||
| IADC | WOB | دور در دقیقه | کاربرد |
| (KN / میلی متر) | (دور در دقیقه) | ||
| 111/114/115 | 0.3-0.75 | 200-80 | سازندهای بسیار نرم با مقاومت فشاری کم و توانایی حفاری بالا ، مانند خاک رس ، سنگ ماسه ، گچ |
| 116/117 | 0.35-0.8 | 150-80 | سازندهای بسیار نرم با مقاومت فشاری کم و توانایی حفاری بالا ، مانند خاک رس ، سنگ ماسه ، گچ |
| 121 | 0.3-0.85 | 200-80 | سازندهای نرم با مقاومت فشاری کم و توانایی حفاری بالا ، مانند گل سنگ ، گچ ، نمک ، سنگ آهک نرم |
| 124/125 | 180-60 | ||
| 131 | 0.3-0.95 | 180-80 | سازندهای نرم تا متوسط با مقاومت فشاری کم ، مانند لرزش متوسط ، نرم ، سنگ آهک نرم متوسط ، ماسه سنگ نرم متوسط ، تشکیل متوسط با لایه های متوسط و ساینده |
| 136/137 | 0.35-1.0 | 120-60 | |
| 211/241 | 0.3-0.95 | 180-80 | سازندهای متوسط با مقاومت فشاری بالا ، مانند لرزش متوسط ، گچ سخت ، سنگ آهک نرم متوسط ، ماسه سنگ نرم متوسط ، تشکیل نرم با لایه های میانی سخت تر. |
| 216/217 | 0.4-1.0 | 100-60 | |
| 246/247 | 0.4-1.0 | 80-50 | سازند سخت متوسط با مقاومت فشاری بالا ، مانند شیل سخت ، سنگ آهک ، ماسه سنگ ، دولومیت |
| 321 | 0.4-1.0 | 150-70 | سازه های ساینده متوسط ، مانند شیل ساینده ، سنگ آهک ، ماسه سنگ ، دولومیت ، گچ سخت ، سنگ مرمر |
| 324 | 0.4-1.0 | 120-50 | |
| 437/447/435 | 0.35-0.9 | 240-70 | سازه های بسیار نرم با مقاومت فشاری کم و توانایی حفاری بالا ، مانند خاک رس ، گل سنگ ، گچ ، گچ ، نمک ، سنگ آهک نرم |
| 517/527/515 | 0.35-1.0 | 220-60 | سازندهای نرم با مقاومت فشاری کم و توانایی حفاری بالا ، مانند گل سنگ ، گچ ، نمک ، سنگ آهک نرم |
| 537/547/535 | 0.45-1.0 | 220-50 | سازندهای نرم تا متوسط با مقاومت فشاری کم ، مانند لرزش متوسط ، نرم ، سنگ آهک نرم متوسط ، ماسه سنگ نرم متوسط ، تشکیل متوسط با لایه های متوسط و ساینده |
| 617/615 | 0.45-1.1 | 200-50 | سازند سخت متوسط با مقاومت فشاری بالا ، مانند شیل سخت ، سنگ آهک ، ماسه سنگ ، دولومیت |
| 637/635 | 0.5-1.1 | 180-40 | سازند سخت با مقاومت فشاری بالا مانند سنگ آهک ، ماسه سنگ ، دولومیت ، گچ سخت ، سنگ مرمر |
| توجه: بیش از حد WOB و RRPM نباید به طور همزمان استفاده شود | |||
| قطر بیت غلتک Tricone: | |||
| اندازه | ذره دندان استیل | بیت TCI | |
| که در | میلی متر | وزن (کیلوگرم) | وزن (کیلوگرم) |
| 3 7/8 | 98.4 | 5 | 6 |
| 4 5/8 | 117.5 | 6 | 6.5 |
| 5 7/8 | 149.2 | 17 | 18 |
| 6 | 152.4 | 18 | 5/19 |
| 6 1/2 | 165.1 | 19 | 22 |
| 7 7/8 | 200 | 29 | 29.5 |
| 8 1/2 | 215.9 | 35 | 38 |
| 8 3/4 | 222.2 | 36 | 40 |
| 9 1/2 | 241.3 | 57 | 59 |
| 9 7/8 | 250.8 | 58 | 60 |
| 10 5/8 | 269.9 | 66 | 74 |
| 12 1/4 | 311.1 | 85 | 111 |
| 13 5/8 | 346.1 | 118 | 120 |
| 14 3/4 | 374.6 | 140 | 160 |
| 17 1/2 | 444.5 | 230 | 255 |
| 20 | 508 | 428 | 443 |
| 22 | 558.8 | 520 | 560 |
| 26 | 660.4 | 720 | 810 |
