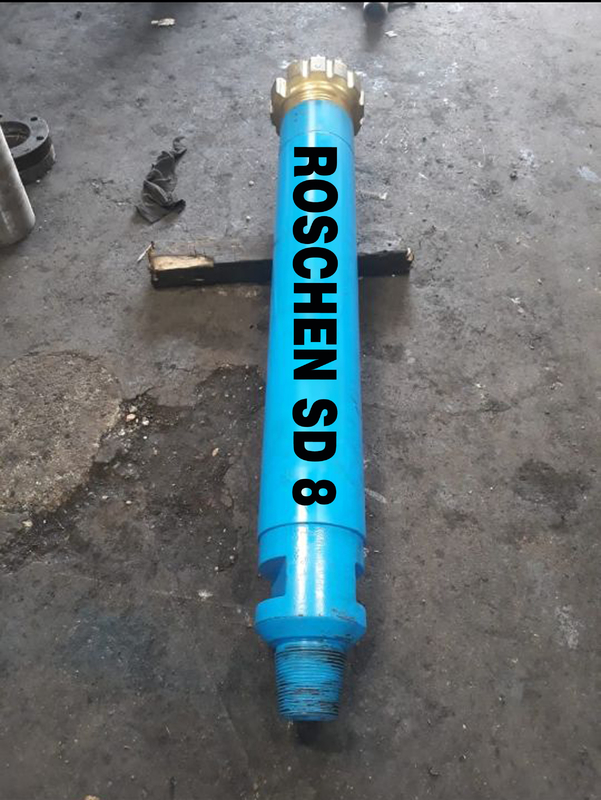

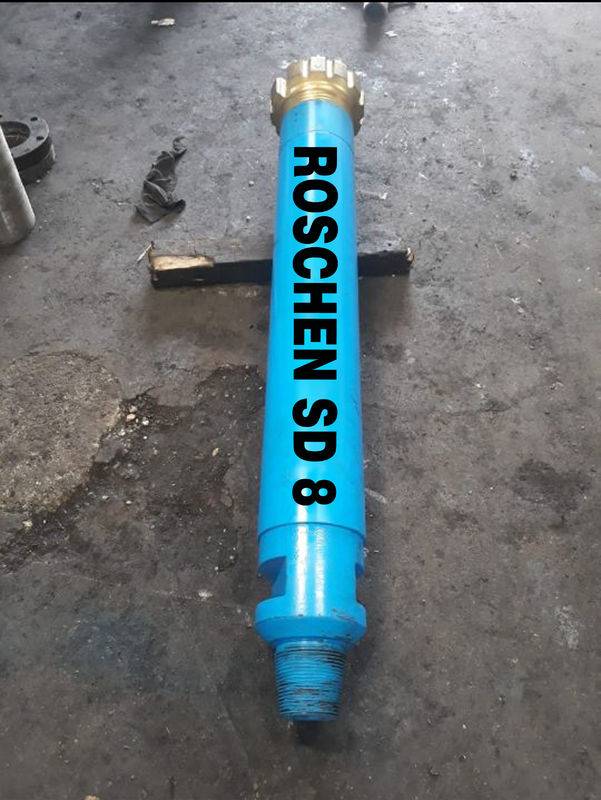

Down The Hole Hammer SD8 Hammer Rock Drilling / Tonnel Engineering Down Hole Tools
Down The Hole Drill Hammer مقدمه
چکش های حفاری RC با گردش معکوس و مته های چکشی عملکرد فوق العاده ای را همراه با قابلیت اطمینان و سادگی فوق العاده ارائه می دهند.چکش های گردش معکوس ما برای هر فرآیند اکتشاف و کنترل درجه برای به دست آوردن نمونه دقیق و بدون آلودگی مناسب هستند.چکشهای حفاری RC در اکثر موارد میتوانند نمونهگیری مداوم را در کسری از زمان لازم با مغزهگذاری معمولی یا سیمی انجام دهند.
مشخصات چکش حفاری سوراخ
مشخصات فنی چکش ROSCHEN DTH | |||||||
اندازه چکش | بیت سانک | کد ROSCHEN | موضوع اتصال | بیت مناسب | فشار کاری | مصرف هوا | |
2" | BR2 | ROS 11 ROS 22 | جعبه RD50 | ¢70-¢90 میلی متر | 0.7-1.75 مگاپاسکال | 0.7 مگاپاسکال | 4.5 متر مکعب در دقیقه |
1.0 مگاپاسکال | 4 متر مکعب در دقیقه | ||||||
1.4 مگاپاسکال | 5 متر مکعب در دقیقه | ||||||
3" | DHD3.5 | ROS 32 | API 2 3/8" Reg | ¢90-¢110 میلی متر | 1.0-1.5Mpa | 1.0 مگاپاسکال | 4.5 متر مکعب در دقیقه |
COP32/COP34 | |||||||
M30 | 1.5 مگاپاسکال | 9 متر مکعب در دقیقه | |||||
4" | DHD340 | ROS 34 | API 2 3/8" Reg | ¢110-¢135 میلی متر | 1.0-2.5Mpa | 1.0 مگاپاسکال | 6 متر مکعب در دقیقه |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8 مگاپاسکال | 10 متر مکعب در دقیقه | |||||
M40 | 2.4 مگاپاسکال | 15 متر مکعب در دقیقه | |||||
5" | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Reg/ API 3 1/2" Reg | ¢135-¢155 میلی متر | 1.0-2.5Mpa | 1.0 مگاپاسکال | 9 متر مکعب در دقیقه |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8 مگاپاسکال | 15 متر مکعب در دقیقه | |||||
M50 | 2.4 مگاپاسکال | 23 متر مکعب در دقیقه | |||||
6" | DHD360 | ROS 62 ROS 64 | API 3 1/2" Reg | ¢155-¢190 میلی متر | 1.0-2.5Mpa | 1.0 مگاپاسکال | 10 متر مکعب در دقیقه |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8 مگاپاسکال | 20 متر مکعب در دقیقه | |||||
M60 | 2.4 مگاپاسکال | 28.5 متر مکعب در دقیقه | |||||
8" | DHD380 | ROS 82 ROS 84 | API 4 1/2" Reg | ¢195-¢254 میلی متر | 1.0-2.5Mpa | 1.0 مگاپاسکال | 15 متر مکعب در دقیقه |
COP84 | |||||||
QL80 | 1.8 مگاپاسکال | 26 متر مکعب در دقیقه | |||||
SD8 | 2.4 مگاپاسکال | 34 متر مکعب در دقیقه | |||||
M80/M85 | |||||||
10" | SD10 | ROS 100 | API 6 5/8" Reg | ¢254-¢311 میلی متر | 1.0-2.5Mpa | 1.0 مگاپاسکال | 22 متر مکعب در دقیقه |
Numa100 | 1.8 مگاپاسکال | 40 متر مکعب در دقیقه | |||||
ROS 100 | 2.4 مگاپاسکال | 55 متر مکعب در دقیقه | |||||
12" | DHD1120 | ROS 120 | API 6 5/8" Reg | ¢305-¢445 میلی متر | 1.0-2.5Mpa | 1.0 مگاپاسکال | 30 متر مکعب در دقیقه |
SD12 | 1.8 مگاپاسکال | 56 متر مکعب در دقیقه | |||||
شماره 120 | 2.4 مگاپاسکال | 78 متر مکعب در دقیقه | |||||
15" | شماره 150 | ROS 150 | API 6 5/8 "Reg | ¢530mm-¢660mm | 1.0-2.5Mpa | 1.0 مگاپاسکال | 30 متر مکعب در دقیقه |
DHD1150 | 1.8 مگاپاسکال | 56 متر مکعب در دقیقه | |||||
QL150 | 2.5 مگاپاسکال | 78 متر مکعب در دقیقه | |||||
18" | شماره 180 | ROS 180 | API 6 5/8 "Reg | ¢600mm-¢860mm | 1.0-2.5Mpa | 1.0 مگاپاسکال | 30 متر مکعب در دقیقه |
DHD1180 | 1.8 مگاپاسکال | 56 متر مکعب در دقیقه | |||||
QL180 | 2.5 مگاپاسکال | 78 متر مکعب در دقیقه | |||||
24" | شماره 240 | ROS 240 | API 6 5/8 "Reg | ¢775mm-1000mm | 1.0-2.5Mpa | 1.0 مگاپاسکال | 30 متر مکعب در دقیقه |
QL 240 | 1.8 مگاپاسکال | 56 متر مکعب در دقیقه | |||||
SD 24 | 2.5 مگاپاسکال | 78 متر مکعب در دقیقه | |||||
یادداشت: | |||||||
هر Spline موجود است | |||||||
رشته API، Metzke، Remet، Fabe در دسترس است! | |||||||
هر نوع خاص ساقه چکش DTH با درخواست در دسترس خواهد بود. |
مشخصات چکش DTH فشار پایین تر | |||||||
مدل | Diill Hole Dia.(میلی متر) | پوشش OD (mm) | طول (میلی متر) | وزن (کیلوگرم) | فشار کاری (MPa) | مصرف هوا (m3/min) | فرکانس ضربه (T/min) |
چکش DTH 65A | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2.5 | ≥810 |
چکش DTH 70A | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
چکش DTH 80A | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5.5 | ≥810 |
چکش 90 DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
چکش DTH 90A | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
چکش 900 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
چکش 930 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
چکش DTH 110A | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
چکش DHD340 DTH | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
چکش DHD350 DTH | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
چکش DHD360 DTH | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
جزئیات چکش مته را پایین بیاورید
اقدامات احتیاطی مربوط به عملیات چکش مته حفاری CIR110A:
1. در شرایط معمولی حفاری سنگ، چکش هر 200 ساعت کارکرد، سرویس و تمیز و سرهم می شود.حفاری چاله یا سرباره گلی هر 100 ساعت انجام می شود.
2. روانکاری چکش از طریق دستگاه روغن کاری روی موتور اصلی انجام می شود.بنابراین باید اطمینان حاصل شود که قبل از شروع هر شیفت، دستگاه روغن کشی با روغن پر شده و قبل از شروع شیفت بعدی همچنان مازاد وجود داشته باشد.روغن روان کننده در تابستان روغن مکانیکی شماره 20 و در زمستان روغن مکانیکی شماره 5-10 می باشد.قبل از اینکه چکش روی لوله مته نصب شود، دریچه اگزوز برای حذف زباله های لوله مته و بررسی وجود روغن در لوله مته کار می شود.پس از اتصال دستگاه ضربه را بررسی کنید.
3. چکش DTH و میله مته برای جلوگیری از حوادث نباید در سوراخ معکوس شوند.در فرآیند حفاری سوراخ، اگر می خواهید حفاری را متوقف کنید، نباید فورا جریان هوا را به چکش متوقف کنید.باید مته را بلند کنید و باد کنید و وقتی دیگر سنگ و پودر سنگ در سوراخ وجود نداشت، گاز را قطع کنید.، سپس چرخش را متوقف کنید.
