قدرت بالا چکش پایین سوراخ / ابزار حفاری موثر سنگ
مقدمه چکش داون
چکش DTH برای حفاری سوراخ ها از طیف گسترده ای از انواع سنگ استفاده می شود ، که انواع آن همچنان فراتر از تصور اصلی حفاری زودرس انفجار گسترش می یابد.
Down-the-Hole refers to where the hammer action occurs when compared to drifter hammers, which hammer on top of the drill string. Down-the-Hole به مکانهایی که عملکرد چکش در مقایسه با چکشهای برقی ، که چکش در بالای رشته مته است ، رخ می دهد. The DTH hammer piston always makes direct contact with the drill bit and there is generally no loss of transmitted energy as the hammer drills deeper, as is the case with drifter (top hammer) rigs. پیستون چکش DTH همیشه ارتباط مستقیمی با مته حفاری برقرار می کند و به طور کلی از بین رفتن انرژی منتقل شده به دلیل عمیق تر چکش سوراخ کردن ، همانطور که در مورد دکل های چکش دار (چکش فوقانی) وجود دارد.
Roschen offers a wide range of DTH hammers suitable for a variety of drilling operations. Roschen طیف گسترده ای از چکش DTH را برای انواع عملیات حفاری مناسب ارائه می دهد. Our Down the Hole hammers provide the most versatile and cost effective rock drilling method. چکش های Down Down ما با استفاده از روش های حفاری سنگی متنوع ترین و مقرون به صرفه ترین روش را ارائه می دهند.
مشخصات چکش پایین سوراخ
1. بر اساس تجربه قبلی چکش های معمولی ، همراه با ویژگی های چکش گردش خون معکوس ، ساختار داخلی بهینه شده و انتقال انرژی ایده آل ، در نتیجه حفر سری چکش های حفاری با نمونه گیری سریع ، صاف و مداوم است.
2. ساختار داخلی با اجزای سفتی بسیار ساده بسیار ساده است ، بنابراین از ماندگاری طولانی و نگهداری آسان چکش اطمینان می کند.
3.The collection tube adopts an integrative design and can be replaced without disassembling the hammer. لوله جمع آوری یک طرح یکپارچه را اتخاذ می کند و می تواند بدون جدا کردن چکش جایگزین شود. With carburizing treatment, it has good abrasive resistance. با استفاده از روش کربرزه کننده ، مقاومت سایشی خوبی دارد.
4.Equipped with bits designed with patent. 4.Equipped با بیت های طراحی شده با ثبت اختراع. Simply by replacing the drill bit, the same hammer can drill holes of different sizes ensuring that the sample is not contaminated. به سادگی با جایگزین کردن مته مته ، همین چکش می تواند سوراخ هایی در اندازه های مختلف حفر کند که از آلوده بودن نمونه جلوگیری می کند.
5- در شرایط دشوار مانند خاک سست ، سنگ سخت و آب زیادی وجود دارد ، نمونه برداری به خوبی انجام می شود.
6. • رنگ: سبز ، آبی یا بر اساس نیاز مشتری
پارامترهای Down Hole Hammer
مشخصات چکش DTH | |||||||
اندازه چکش | بیت ساقه | کد ROSCHEN | موضوع اتصال | بیت مناسب | فشار کاری | مصرف هوا | |
2 " | BR2 | ROS 11 ROS 22 | جعبه RD50 | -70- 90 میلی متر | 0.7-1.75Mpa | 0.7Mpa | 4.5m3 / min |
1.0Mpa | 4m3 / min | ||||||
1.4Mpa | 5m3 / min | ||||||
3 " | DHD3.5 | ROS 32 | API 2 3/8 "Reg | -90- mm 110 میلی متر | 1.0-1.5Mpa | 1.0Mpa | 4.5m3 / min |
COP32 / COP34 | |||||||
M30 | 1.5Mpa | 9m3 / min | |||||
4 " | DHD340 | ROS 34 | API 2 3/8 "Reg | ¢ 110- 135 میلی متر | 1.0-2.5Mpa | 1.0Mpa | 6m3 / min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3 / min | |||||
M40 | 2.4Mpa | 15m3 / min | |||||
5 " | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Reg | ¢ 135- 155 میلی متر | 1.0-2.5Mpa | 1.0Mpa | 9m3 / min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3 / min | |||||
M50 | 2.4Mpa | 23m3 / min | |||||
6 " | DHD360 | ROS 62 ROS 64 | API 3 1/2 "Reg | ¢ 155- 190 میلی متر | 1.0-2.5Mpa | 1.0Mpa | 10m3 / min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3 / min | |||||
M60 | 2.4Mpa | 28.5m3 / min | |||||
8 " | DHD380 | ROS 82 ROS 84 | API 4 1/2 "Reg | 4 195- 4 254 میلی متر | 1.0-2.5Mpa | 1.0Mpa | 15m3 / min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3 / min | |||||
SD8 | 2.4Mpa | 34m3 / min | |||||
10 " | SD10 | ROS 100 | API 6 5/8 "Reg | 4 254- 311 میلی متر | 1.0-2.5Mpa | 1.0Mpa | 22m3 / min |
Numa100 | 1.8Mpa | 40m3 / min | |||||
ROS 100 | 2.4Mpa | 55m3 / min | |||||

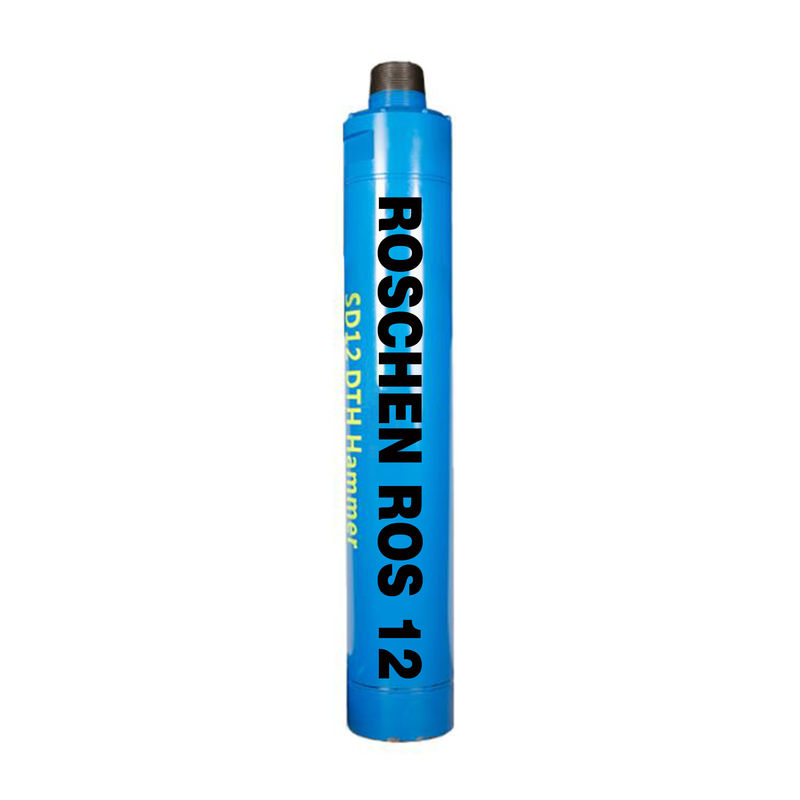

12 " | DHD1120 | ROS 120 | API 6 5/8 "Reg | 45 305- 445 میلی متر | 1.0-2.5Mpa | 1.0Mpa | 30m3 / min |
SD12 | 1.8Mpa | 56m3 / min | |||||
Numa120 | 2.4Mpa | 78m3 / min | |||||
یادداشت ها: Metzke ، موضوع Remet در دسترس است! |
