Down The Hole Hammer برای متالورژی، زغال سنگ، مواد شیمیایی، حفاری مصالح ساختمانی
توضیحات Down The Hole Hammer:
این یک نوع چکش فشار هوای بالا DTH بدون دریچه پا، جدیدترین طراحی ما است.همچنین یکی از پیشرفته ترین چکش های DTH در جهان است.
مزایای Down The Hole Hammer:
1. از دردسر شکستگی و انبساط و انقباض دریچه پا.
2. مصرف انرژی کمتر و فرکانس ضربه بالاتر.سرعت حفاری 15 تا 30 درصد بیشتر از دریچه پایی است.
3. ساختار ساده، قطعات قابل اعتماد، عمر طولانی، تعمیر و نگهداری آسان و ارزان.
4. مصرف هوا و روغن کمتر.مصرف روغن حدود 10 درصد کمتر از روغن با سوپاپ پایی است.
پارامترهای فنی چکش سوراخ پایین
| طول (بیت حذف) | وزن (به استثنای بیت) | قطر بیرونی | بیت سانک | محدوده سوراخ | موضوع اتصال | |
| 1102 میلی متر | 68.00 کیلوگرم | Φ125 میلی متر | RD55C DHD350Q | Φ135mm ~ Φ155mm | API 2 3/8'' Reg | |
| API 3 1/2'' Reg | ||||||
| فشار کاری | نرخ ضربه در 0.5 مگاپاسکال | سرعت چرخشی توصیه شده | مصرف هوا | |||
| 1.0 مگاپاسکال | 1.8 مگاپاسکال | 2.4 مگاپاسکال | ||||
| 1.0 ~ 2.5 مگاپاسکال | 28 هرتز | 20 تا 35 دور در دقیقه | 8 متر مکعب در دقیقه | 14 متر مکعب در دقیقه | 19 متر مکعب در دقیقه | |
| مشخصات چکش DTH | |||||||
| اندازه چکش | بیت سانک | کد ROSCHEN | موضوع اتصال | بیت مناسب | فشار کاری | مصرف هوا | |
| 2" | BR2 | ROS 11 ROS 22 | جعبه RD50 | 70-90 میلی متر | 0.7-1.75 مگاپاسکال | 0.7 مگاپاسکال | 4.5 متر مکعب در دقیقه |
| 1.0 مگاپاسکال | 4 متر مکعب در دقیقه | ||||||
| 1.4 مگاپاسکال | 5 متر مکعب در دقیقه | ||||||
| 3" | DHD3.5 | ROS 32 | API 2 3/8" Reg | 90-110 میلی متر | 1.0-1.5Mpa | 1.0 مگاپاسکال | 4.5 متر مکعب در دقیقه |
| COP32/COP34 | |||||||
| M30 | 1.5 مگاپاسکال | 9 متر مکعب در دقیقه | |||||
| 4" | DHD340 | ROS 34 | API 2 3/8" Reg | 110-135 میلی متر | 1.0-2.5Mpa | 1.0 مگاپاسکال | 6 متر مکعب در دقیقه |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8 مگاپاسکال | 10 متر مکعب در دقیقه | |||||
| M40 | 2.4 مگاپاسکال | 15 متر مکعب در دقیقه | |||||
| 5" | DHD350 | ROS 52 ROS 54 | API 2 3/8"Reg/API 3 1/2" Reg | 135-155 میلی متر | 1.0-2.5Mpa | 1.0 مگاپاسکال | 9 متر مکعب در دقیقه |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8 مگاپاسکال | 15 متر مکعب در دقیقه | |||||
| M50 | 2.4 مگاپاسکال | 23 متر مکعب در دقیقه | |||||
| 6" | DHD360 | ROS 62 ROS 64 | API 3 1/2" Reg | 155 تا 190 میلی متر | 1.0-2.5Mpa | 1.0 مگاپاسکال | 10 متر مکعب در دقیقه |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8 مگاپاسکال | 20 متر مکعب در دقیقه | |||||
| M60 | 2.4 مگاپاسکال | 28.5 متر مکعب در دقیقه | |||||
| 8" | DHD380 | ROS 82 ROS 84 | API 4 1/2" Reg | 195-254 میلی متر | 1.0-2.5Mpa | 1.0 مگاپاسکال | 15 متر مکعب در دقیقه |
| COP84 | |||||||
| QL80 | 1.8 مگاپاسکال | 26 متر مکعب در دقیقه | |||||
| SD8 | 2.4 مگاپاسکال | 34 متر مکعب در دقیقه | |||||
| 10" | SD10 | ROS 100 | API 6 5/8" Reg | 254-311 میلی متر | 1.0-2.5Mpa | 1.0 مگاپاسکال | 22 متر مکعب در دقیقه |
| Numa100 | 1.8 مگاپاسکال | 40 متر مکعب در دقیقه | |||||
| ROS 100 | 2.4 مگاپاسکال | 55 متر مکعب در دقیقه | |||||
| 12" | DHD1120 | ROS 120 | API 6 5/8" Reg | 305 تا 445 میلی متر | 1.0-2.5Mpa | 1.0 مگاپاسکال | 30 متر مکعب در دقیقه |
| SD12 | 1.8 مگاپاسکال | 56 متر مکعب در دقیقه | |||||
| Numa120 | 2.4 مگاپاسکال | 78 متر مکعب در دقیقه | |||||
| یادداشت: Metzke، موضوع Remet موجود است! | |||||||

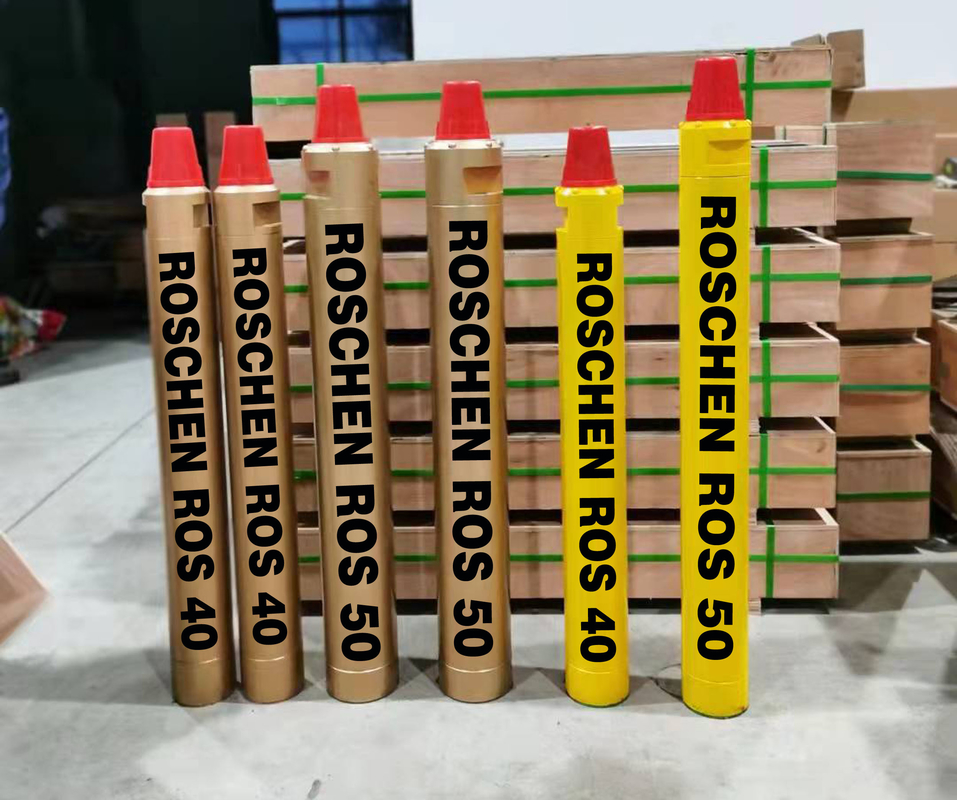

پایین جزئیات چکش سوراخ
