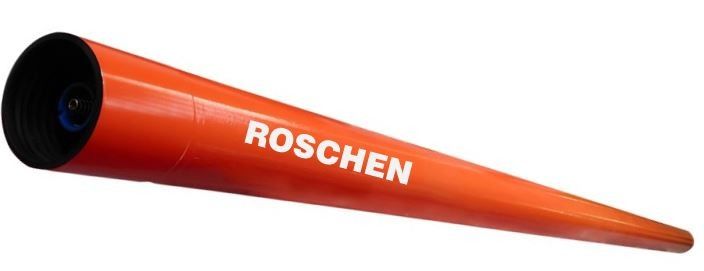

کابل Type MWD 73 Center Drill Rod

MWD لوله مته به قطر 73 نوع کابل مرکز برای حفاری افقی جهت دار در تونل های معادن زغال سنگ

لوله مته MWD نوع کابل مرکز Φ 73

The Φ 73 center cable type directional drill pipe is generally required to be constructed in a complete coal seam (f ≥ 1) or a stable rock stratum (f ≤ 6); لوله مته جهت دار نوع کابل مرکز Φ 73 به طور کلی در یک درز زغال سنگ کامل (f ≥ 1) یا یک طبقه صخره پایدار (F ≤ 6) ساخته می شود. it is mainly used for the construction of short horizontal and long-distance gas drainage borehole and water exploration borehole in the coal mine, as well as the construction of Directional Borehole in the ground and tunnel near horizontal engineering. این عمدتا برای ساخت سوراخ های زهکشی گاز افقی و مسافتی کوتاه و گمانه کشف اکتشاف آب در معدن زغال سنگ و همچنین ساخت گودال جهت دار در زمین و تونل در نزدیکی مهندسی افقی استفاده می شود.

The MWD drill pipe is mainly used in the directional horizontal drilling in the coal mine roadway. لوله حفاری MWD عمدتاً در حفاری افقی جهت در معدن ذغال سنگ استفاده می شود. It is used together with the orifice display equipment to display the drilling track data in real time. این همراه با تجهیزات نمایشگر سوراخ برای نمایش داده های مسیر حفاری در زمان واقعی استفاده می شود. The operator can adjust the direction of the drilling track according to the displayed data in time, so as to achieve the purpose of directional drilling. اپراتور می تواند جهت پیاده سازی حفاری را مطابق با داده های نمایش داده شده به موقع تنظیم کند تا به این ترتیب هدف حفاری جهت را بدست آورد. It is widely used in directional drilling control of geological, coal, oil, water conservancy and other industries. این گیاه به طور گسترده در کنترل حفاری جهت زمین شناسی ، زغال سنگ ، روغن ، حفاظت از آب و سایر صنایع مورد استفاده قرار می گیرد.

1مشخصات محصول:

(1) بدنه لوله مته با فرآیند جوشکاری اصطکاک ، با خواص مکانیکی خوب و ماندگاری طولانی جوش داده می شود

(2) استحکام بالای نخ و مقاومت چسبندگی خوب اتصالات لوله حفاری

(3) دستگاه انتقال سیگنال در داخل لوله مته طراحی شده است که می تواند ارتباط زمان واقعی دو طرفه بین لوله پروب اندازه گیری پایین و کامپیوتر ضد انفجار سوراخ را تحقق بخشد و راندمان انتقال آن زیاد است.

(4) لوله داخلی و اتصالات لوله مته از عملکرد آب بندی مناسب و پایداری بالای لوله مته برخوردار است

2دامنه کاربرد:

While drilling survey drill pipe is generally required to be constructed in a complete coal seam (f ≥ 1) or a stable rock stratum (f ≤ 6); در حالی که لوله حفاری پیمایشی حفاری معمولاً در یک درز زغال سنگ کامل (F ≥ 1) یا یک طبقه سنگی پایدار (F ≤ 6) ساخته می شود. it is mainly used for the construction of gas drainage borehole and water exploration borehole in short horizontal and long-distance underground coal mine, and also used for the construction of directional borehole such as ground and tunnel near horizontal engineering borehole. این عمدتا برای ساخت سوراخ زهکشی گاز و سوراخ اکتشاف آب در معدن زغال سنگ زیرزمینی کوتاه و افقی و مسافتی طولانی استفاده می شود ، و همچنین برای ساخت گودال جهت دار مانند زمین و تونل در نزدیکی گمانه مهندسی افقی استفاده می شود.

3موارد احتیاط:

(1) قبل از استفاده از لوله مته ، بررسی کنید که اتصالات پلاستیکی لوله مته شل ، تغییر شکل یافته یا ترک خورده باشد تا اطمینان حاصل شود که حلقه آب بندی اتصال پلاستیک دست نخورده است ، نخ لوله مته ، اتصالات پلاستیکی و اتصالات فولادی تمیز هستند ، و بهار کاهش دهنده محکم و قابل اعتماد است.

(2) Before connecting the drill pipe, the thread grease must be applied on the thread surface of the drill pipe joint, and the special lubricating grease for the wireline drill pipe must be applied on the sealing ring of the plastic male joint. (2) قبل از اتصال لوله مته ، گریس نخ باید روی سطح نخ اتصال اتصالات دریل اعمال شود و گریس مخصوص روان کننده برای لوله مته سیم بکسل باید روی حلقه آب بندی اتصالات نر پلاستیکی اعمال شود. Control the make-up speed ≤ 25R / min in the process of connecting the drill pipe; سرعت عمل آرایش 25 ≤ RR / min را در فرآیند اتصال لوله مته کنترل کنید.

(3) During drilling construction, the drilling track shall be kept smooth to avoid large corners. (3) در حین ساخت حفاری ، مسیر حفاری باید صاف نگه داشته شود تا از گوشه های بزرگ جلوگیری شود. The bending strength of borehole inclination angle is controlled at 3 ° / 6m, and the bending strength of azimuth is controlled at 2 ° / 6m; استحکام خمشی زاویه شیب چاله در 3 درجه در 6 متر کنترل می شود ، و مقاومت خمشی آزیموت در 2 درجه / 6m کنترل می شود.

(4) هنگام تخلیه لوله مته ، سرعت قلاب 25R / min را کنترل کنید و از فاصله بازگشت سر قدرت 100 میلی متر ensure اطمینان حاصل کنید ، به منظور جلوگیری از گاز گرفتن یا سلب شدن نخ اتصال لوله مته؛

(5) پس از تخلیه لوله مته و خشک شدن جریان آب در دریل ، درپوش محافظ نخ پیچ باید به موقع پوشیده شود تا داخل لوله مته تمیز شود و از ورود خاک مانند گرد و غبار زغال سنگ آلوده جلوگیری شود. اتصالات استیل؛

4- برگه فنی
