سیستم های نمونه برداری U100 برای نمونه برداری ژئوتکنیکی بررسی سایت
سیستم های نمونه برداری U100 برای بررسی ژئوتکنیکی سایت و نمونه برداری از خاک

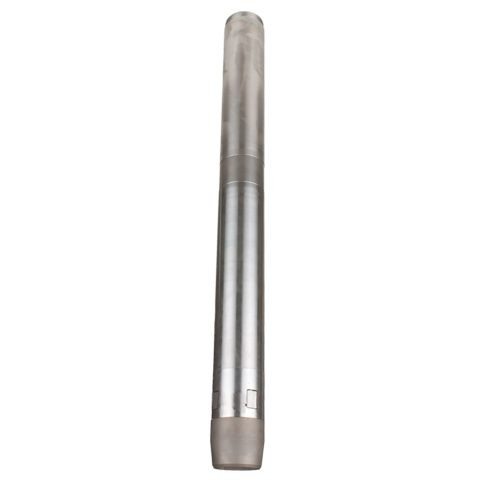

سیستم های نمونه برداری U100
این تجهیزات برای نمونه برداری از خاک رس و سایر سازندهای نرم طراحی شده است.لوله های نمونه هر کدام 18 اینچ طول دارند و با استفاده از یک چکش کشویی با سر درایو U100 (محفظه زنگ) متصل به زمین رانده می شوند.سر محرک حاوی یک دریچه توپی است که اجازه می دهد هوا از قسمت بالایی لوله نمونه در حالی که به داخل زمین هدایت می شود آزاد شود.
توضیحات محصول
این تجهیزات برای نمونه برداری از خاک رس و سایر سازندهای نرم طراحی شده است.لوله های نمونه هر کدام 18 اینچ طول دارند و با استفاده از یک چکش کشویی با سر درایو U100 (محفظه زنگ) متصل به زمین رانده می شوند.سر محرک حاوی یک دریچه توپی است که اجازه می دهد هوا از قسمت بالایی لوله نمونه در حالی که به داخل زمین هدایت می شود آزاد شود.
دو نوع سیستم نمونه گیری در حال حاضر تولید می شود:
سیستم استاندارد
متشکل از لوله های نمونه فولادی با روکش آلومینیوم یا کادمیوم، یک هسته گیر اختیاری و یک کفشک درایو سخت شده.کفش های محرک را می توان با لبه های ساده یا دندانه دار عرضه کرد.درپوش های پلاستیکی فشاری یا کلاه های آلومینیومی پیچ دار را می توان برای لوله های نمونه و یک موم آب بندی مخصوص برای نگهداری طولانی مدت تهیه کرد.
سیستم آستر پلاستیکی
متشکل از یک لوله بدنه فولادی، شامل یک آستر پلاستیکی قابل جابجایی، یک هسته گیر اختیاری، یک حلقه فاصله (که فقط با هسته گیر استفاده می شود) و یک کفشک محرک سخت شده.درپوش های پلاستیکی برای آسترهای پلاستیکی عرضه شده است.
| تایپ کنید | حداکثر OD * | حداقلشناسه* (میلی متر) | نسبت مساحت |
| سیستم استاندارد | 118.6 | 104.4 | 29% |
| سیستم آستر پلاستیکی | 123.8 | 101.6 | 48% |
نمایش 1 تا 2 از 2 رکورد
* ابعاد اندازه گیری شده روی کفش برش
لطفا نمودار را ببینید.
سیستم استاندارد
1. لوله نمونه (فولاد با روکش کادمیوم یا آلومینیوم).
2. Corecatcher (اختیاری)
3. کفش برش (لبه ساده یا دندانه دار)
سیستم آستر پلاستیکی
4. لوله بدنه فولادی (محصور آستر پلاستیکی).
5. Corecatcher (اختیاری)
6. حلقه فاصله
7. کفش برش (لبه ساده یا دندانه دار)
