SPT ROYOND POON مجمع برای نمونه گیر ریموند اسپون

سپت رووند پون اسسي

نمونه گیری با قاشق تقسیم شده


اساتيد رووند پون

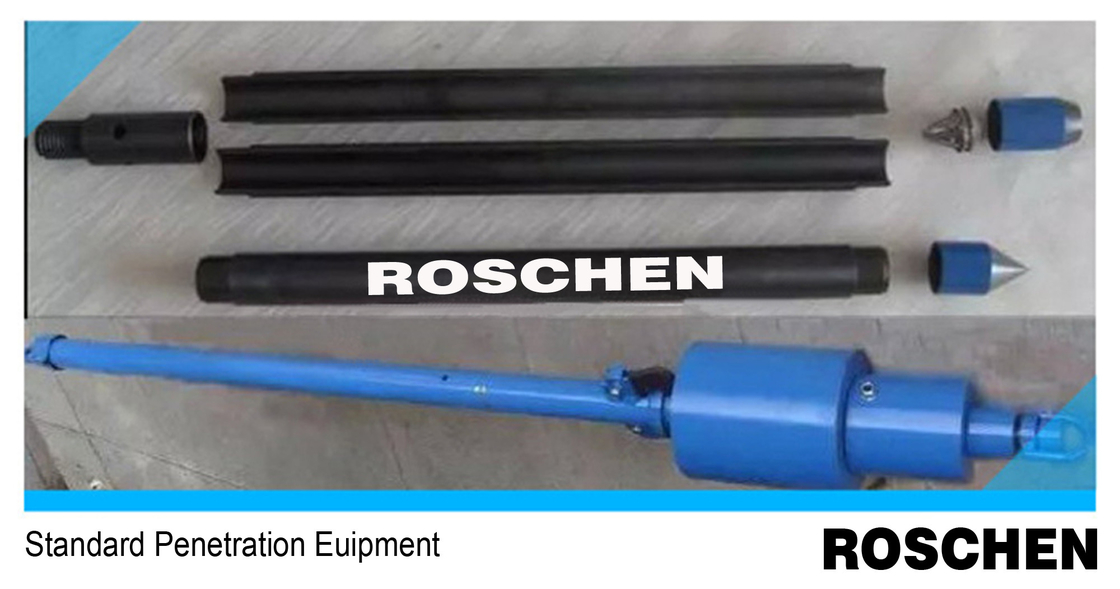

نمونه گیر ریموند اسپون


مجموعه استاندارد لوله تقسیم قاشق ریموند اندازه گیری 50.8 میلی متر O.D x 36 میلی متر I.D. طول لوله تقسیم تنها 610 میلی متر است. طول کلی 852 میلی متر است

وزن کل 7 کیلوگرم


کفش برش تولید شده از EN8 به طور خاص سخت شده است و برای ارائه مقاومت لباس مطلوب (+/- 52 HRC) سخت می شود. داخل کفش، تله شن پلاستیکی یا سبد نگهدارنده قرار دارد.

رشته استاندارد در بالا جعبه BWY، BW، BWJ است.

چکش SPT


چکش SPT برای هدایت نمونه گیرنده لوله تقسیم شده یا مجموعه مخروط مورد نیاز برای آزمایش نفوذ استاندارد (SPT) یا آزمایش نفوذ مخروط (CPT) طراحی شده است.

چکش شامل یک وزن کششی با جرم 63.5 کیلوگرم با مکانیسم بلند کردن و خودکشی است که تضمین می کند وزن دقیقاً 750 میلی متر سقوط آزاد داشته باشد.

گره داخلی به عنوان یک راهنما عمل می کند که اجازه می دهد وزن با حداقل مقاومت سقوط کند و اطمینان حاصل کند که وزن به بشقاب مربع ضربه می زند.

پایه اینویل دارای یک اتصال جعبه B و با یک اتصال پین B BWY تامین می شود.

چکش با یک بولت متقاطع ایمنی تامین می شود که در هنگام استفاده از چکش یا در طول حمل و نقل، آستین بیرونی کشنده را به میله راهنمای داخلی متصل می کند.

طول کلی چکش 2320 میلی متر بدون گسترش (بدون اتصال) و 3070 میلی متر در صورت گسترش (بدون اتصال) است. وزن کل چکش کامل 130 کیلوگرم است.

1. چشم بلند کردن
2لوله ی بیرونی
3. بلند کردن پاول ها با فواره ها
4وزن راننده
5. چوب راهنما
6. کلاهک
7. بغل ایمنی
