قطعات حفاری هسته الماس با عملکرد بالا برای پیشبرد لوله های پوشش
قطعات حفاری هسته الماس با عملکرد بالا برای محافظت از لوله های پوشش
دریل های هسته الماس با عملکرد بالا برای دستکاری لوله های قفس

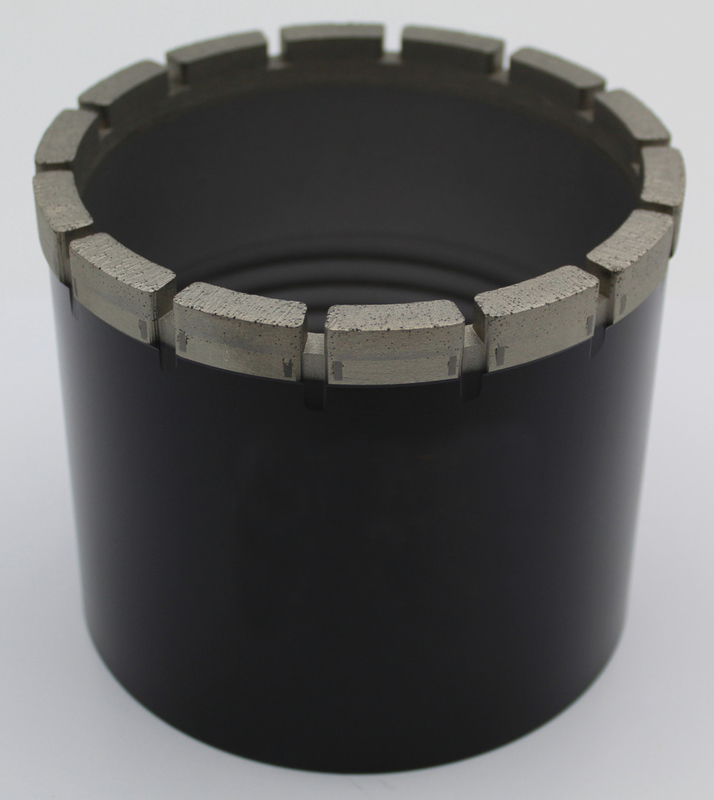

کفش حرفه ای با قاب الماس برای محافظت از انحراف لوله های قاب
کفش پوشه ای الماس برای شکلات نرم و خاشاک
کفش پوششی
قطعه کفش غلاف به طور عمده در رسیدگی به لوله غلاف در سطوح زمین کم عمق استفاده می شود، و ما در کفش غلاف در سختی متفاوت برای مناسب تر مختلف
تکه های لوله ای
قطعه الماس کفش پوششی عمدتا از بدن فولادی یک کریستال الماس، کاربید و الماس پلی کریستال تشکیل شده است
کارکردهای اصلی کفش پوششی:
1): حفاظت از انتهای محفظه از تحریف.
2): کمک به پوشش عبور از لایه به بستر سنگ.
3): خاک را به سطح زمین منتقل می کند.
4): کمک به عبور پایین از محفظه زمانی که نرد حفاری در سوراخ است.
کفش پوشه الماس مستطیل رایج ترین مورد استفاده است زیرا دارای گسترده ترین دامنه کاربرد است و به طور کلی کارآمدترین ابزار برای پیشبرد پوشه از طریق لایه های بیش از حد است.ما دو نوع تاج داريم از کفش هاي با غلاف الماس، چاق و V-ring.
کفش حاوی غلاف الماس است که به طور معمول استفاده می شود زیرا گسترده ترین دامنه کاربرد دارد و
به طور کلی موثرترین ابزار برای پیشبرد پوشش از طریق لایه های بیش از حد بار.
کفش های دارای قاب الماس، صاف و با حلقه های V
کفش با پوشش الماس از نوع مستطیل متفاوت است زیرا آنها با یک لایه از
الماس حفاری طبیعی در یک الگوی از پیش تعیین شده بر روی سطوح کاری ابزار.
کفش ها برای استفاده در حفاری تشکيلات نسبتا نرم و خاشع مانند سنگ شن و ماسه یا سنگ شکن توصیه می شود.
سنگ آهک
مجموعه کفش با غلاف کاربید ولتفستم با عناصر بزرگ کاربید ولتفستم که به طور فیزیکی در داخل کفش جاسازی شده اند
تاج ابزار. Tungsten-کاربید ندارد سختی الماس اما بسیار مقرون به صرفه است
استفاده از این نوع کفش های پوششی
عمدتا در تحقیقات ژئوتکنولوژیک خاک یا برای پیشبرد لوله های پوشش از طریق لایه های بیش از حد که
که عمدتاً از گل، شن، گچ یا شیل نرم تشکیل شده است.
| مشخصات بیت قفس |
| نوع |
اندازه |
قطر بیرونی |
قطر داخل |
| اینچ |
mm |
اینچ |
mm |
| کفش های استاندارد |
RW |
1.475 ~ 1465 |
37.46 ~ 3721 |
1.188 ~ 1183 |
30.18 ~ 3005 |
| EW |
1.1880 ~ 1870 |
47.75 تا 4750 |
1.497492 |
38.02 ~ 3790 |
| AW |
2.350 ~ 2340 |
59.69 ~ 59.44 |
1.902 ~ 1897 |
48.31 ~ 48.18 |
| BW |
2.970 ~ 2960 |
75.44 تا 7519 |
2.377 ~ 2367 |
60.38 ~ 6012 |
| NW |
3.620 ~ 3610 |
91.95 تا 9170 |
2.997 ~ 2987 |
76.12 تا 7587 |
| HW-CDDA |
4.632 ~ 4617 |
117.65 ~ 11727 |
3.930 ~ 3920 |
99.82 ~ 99.57 |
| HW-DCDDA |
4.632 ~ 4617 |
117.65 ~ 11727 |
3.980 ~ 3970 |
101.09 ~ 100.84 |
| HWT |
4.632 ~ 4617 |
117.65 ~ 11727 |
3.930 ~ 3920 |
99.82 ~ 99.57 |
| PW |
5.660 ~ 5640 |
143.76 ~ 14326 |
4.865 ~ 4850 |
123.57 ~ 123.19 |
| PWT |
5.660 ~ 5640 |
143.76 ~ 14326 |
4.865 ~ 4850 |
123.57 ~ 123.19 |
| SW |
6.800 ~ 6780 |
172.72 ~ 172.21 |
5.948 ~ 5933 |
151.08 ~ 150.70 |
| UW |
7.815 ~ 7785 |
198.50 ~ 19774 |
6.916 ~ 6896 |
175.67 ~ 175.16 |
| ZW |
8.825 ~ 8795 |
224.15 ~ 22340 |
7.987 ~ 7967 |
202.87 ~ 202.36 |
| کفش های با محفظه متریک |
46 میلی متر |
1.818 ~ 1808 |
46.18 تا 4592 |
1.462 ~ 1452 |
37.13 ~ 36.88 |
| 56 میلی متر |
2.210 ~ 2200 |
56.13 ~ 55.88 |
1.855 ~ 1845 |
47.12 تا 4687 |
| ۶۶ میلی متر |
2.603593 |
66.12 ~ 65.87 |
2.249 ~ 2239 |
57.12 تا 5687 |
| 76 میلی متر |
2.997 ~ 2987 |
76.12 تا 7587 |
2.643633 |
67.13 ~ 6688 |
| 86 میلی متر |
3.391381 |
86.13 ~ 8588 |
3.037 ~ 3027 |
75.14 ~ 76.89 |
| ۱۰۱ میلی متر |
3.985 ~ 3970 |
101.22 ~ 100.84 |
3.460 ~ 3445 |
87.88 ~ 8750 |
| 116 میلی متر |
4.575 ~ 4560 |
116.20 ~ 115.82 |
4.063 ~ 4048 |
103.20 ~ 102.82 |
| 131 میلی متر |
5.165 ~ 5150 |
131.19 ~ 130.81 |
4.700 ~ 4685 |
119.38 ~ 119.00 |
| 146 میلی متر |
5.755 ~ 5740 |
146.18 ~ 145.80 |
5.244 ~ 5229 |
133.20 ~ 131.81 |
| کفش های استاندارد (برای استفاده با DCDMA و CDDA Standard Casing) |
BW |
2.970 ~ 2960 |
75.44 تا 7519 |
2.220 ~ 2210 |
56.39 تا 5613 |
| NW |
3.620 ~ 3610 |
91.95 تا 9170 |
2.845 ~ 2835 |
72.26 ~ 7200 |
| HW |
4.632 ~ 4617 |
117.65 ~ 11727 |
3.782 ~ 3772 |
96.06 ~ 9581 |
| بیت های Wide-Kert Casing (برای استفاده با DCDMA و CDDA Standard Casing) |
BW (BWL) |
2.970 ~ 2960 |
75.44 تا 7519 |
1.880 ~ 1870 |
47.75 تا 4750 |
| NW (NWL) |
3.770 ~ 3755 |
95.76 تا 9538 |
2.505 ~ 2495 |
63.63 ~ 6338 |
| HW (HWL) |
4.815 ~ 4795 |
122.30 ~ 121.80 |
3.350 ~ 3340 |
85.09 تا 8484 |
استاندارد بریتانیا BS879
کفش های آب |
4 اينچ |
4.635 ~ 4615 |
117.73 ~ 11722 |
3.824 ~ 3809 |
97.13 ~ 9675 |
| 5 اينچ |
5.660 ~ 5640 |
143.76 ~ 14326 |
4.833 ~ 4813 |
122.75 ~ 122.25 |
| 6 اينچ |
6.800 ~ 6780 |
172.72 ~ 172.21 |
5.833 ~ 5818 |
148.15 ~ 147.75 |
| 8 اينچ |
8.835815 |
224.41 ~ 22390 |
7.835 ~ 7815 |
199.01 ~ 19850 |
| 10 اينچ |
10.940 ~ 10920 |
277.88 ~ 27737 |
9.825 ~ 9805 |
249.56 ~ 24905 |
| توجه: اندازه فوق فقط برای مرجع و قطرات غیر استاندارد است و ممکن است بر اساس درخواست در دسترس باشد. |
