نمونه گیری U100
کلاس کیفیت نمونه مورد نیاز برای انطباق با الزامات آزمایش مشتری باید دسته نمونه استفاده شده را تعیین کند» (BS5930:2015 Ch20.1).نسبت طول به قطر باید کمتر از 1:20 باشد تا مطابقت داشته باشد.
سری U100 شامل اجزای متعددی است که بسته به انتخاب آنها نمونه های کلاس 1، 2 و 3 مطابق با استاندارد BS EN ISO 22475-1 و یوروکد 7 ارائه می کند.
در خاک‌های ریز نمونه‌برداری دست‌نخورده اغلب با استفاده از ابزار زیر عملی است تا بتوان نمونه‌هایی را برای آزمایش استحکام و سختی گرفت.
سه نوع سیستم نمونه گیری به شرح زیر است:
1. سیستم استاندارد U100 (OS-TK/W)
2. سیستم پوشش پلاستیکی U100 (OS-TK/W)
3. سیستم U100T (OS-T/W)
مشخصات فنی:
| تایپ کنید | حداکثر OD * | حداقلشناسه* (میلی متر) | نسبت مساحت |
| سیستم استاندارد | 118.6 | 104.4 | 29% |
| سیستم آستر پلاستیکی | 123.8 | 101.6 | 48% |
نمایش 1 تا 2 از 2 رکورد
* ابعاد اندازه گیری شده روی کفش برش
لطفا نمودار را ببینید.

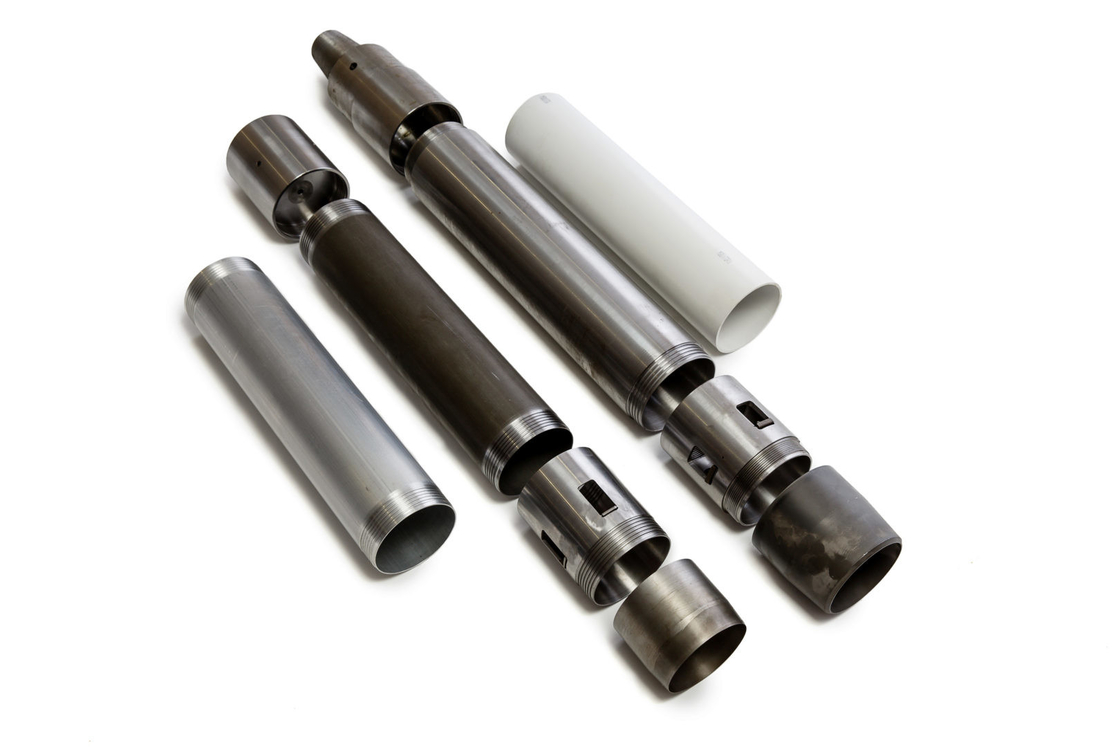

سیستم استاندارد:
1. لوله نمونه (فولاد با روکش کادمیوم یا آلومینیوم).
2. Corecatcher (اختیاری)
3. کفش برش (لبه ساده یا دندانه دار)
سیستم آستر پلاستیکی
4. لوله بدنه فولادی (محصور آستر پلاستیکی).
5. Corecatcher (اختیاری)
6. حلقه فاصله
7. کفش برش (لبه ساده یا دندانه دار)
