سیستم نمونه برداری U70 U100 برای بررسی ژئوتکنیکی سایت و نمونه برداری از خاک

نمونه U100

سیستم نمونه برداری U100 برای بررسی ژئوتکنیکی سایت و نمونه برداری از خاک

بررسی مکان ژئوتکنیکی و نمونه برداری از خاک

در زمان‌های اخیر ماشین‌های حفاری و نمونه‌برداری سبک فشرده بسیار محبوب شده‌اند.

چندین شرکت ماشین آلات نمونه برداری خاک فشرده عالی تولید می کنند از جمله:

تجهیزات نمونه برداری U100 برای این روش نفوذ به زمین و نمونه برداری را می توان به سرعت بر روی یک تریلر در پشت یک وسیله نقلیه 4×4 یا داخل یک ون پانلی مستقر کرد.


ماشین‌های ردیاب لاستیکی معمولاً می‌توانند به سرعت در اطراف یک سایت حرکت کنند و کمترین آسیب سطحی را به همراه داشته باشند در حالی که نمونه‌های نماینده با کیفیت خوب از لایه‌های زیر سایت معمولاً تا اعماق حدود 10 متر به دست می‌آیند، اگرچه در شرایط مساعد می‌توان این عمق را به میزان قابل توجهی افزایش داد.


خدمات اکتشاف ژئوتکنیکال این کار را با استفاده از ماشین های مجهز به چکش قطره ای انجام می دهد که می تواند به سرعت با سر مته چرخشی جایگزین شود که امکان نفوذ به سنگ بستر از جمله مغزه گیری تا 50 متر را فراهم می کند.


طیف وسیعی از ابزارهای برش و نمونه برداری برای استفاده در این نوع بررسی زمین کم عمق طراحی شده است.



بشکه های کوره بتنی


در بسیاری از سایت ها برای دسترسی به زمینی که قرار است مورد بررسی قرار گیرد، لازم است که از بتن یا آسفالت و سایر مواد ساخته شده توسط انسان برش داده شود.برای این کار از یک بشکه برش / مغزه بتن استفاده می شود و از یک لوله با یک کفش آغشته به الماس تشکیل شده است که به راحتی قادر به برش سخت ترین مواد از جمله بتن مسلح است.بالای لوله دارای یک چرخاننده آب برای تزریق آب برای خنک کردن مته و شفاف شدن قلمه های مته است.



لوله های نمونه برداری پنجره و بدون پنجره


لوله های نمونه برداری پنجره معمولاً 1 تا 2 متر طول دارند.آنها یک کفش برش در لبه جلو و شکاف ها یا پنجره ها در سمت بالا دارند که دسترسی مستقیم به نمونه را می دهد.آنها توسط یک وزنه قطره ای یا چکش هیدرولیک به داخل زمین رانده می شوند.هنگامی که برای تثبیت اقشار در حال فروپاشی لازم است، پوشش در طول نمونه‌برداری پیشرفته می‌شود.


سایر انواع مشابه لوله‌های نمونه‌برداری فاقد پنجره (بدون پنجره) هستند، اما دارای روکش‌های پلاستیکی شفاف قابل جابجایی هستند که می‌توان آن‌ها را برای حفظ یکپارچگی مهر و موم کرد و سپس در امتداد طول خود در آزمایشگاه که در آنجا ثبت می‌شوند، آنالیز می‌شوند و نمونه‌ها آزمایش می‌شوند، اطلاعات بسیار خوبی در مورد آنها ارائه می‌دهد. سایت در حال بررسی


سایر اطلاعات ژئوتکنیکی را می توان در طول این نوع تحقیقات زمینی جمع آوری کرد.



تست های نفوذ استاندارد (SPT) به BS1377B
آزمایشی برای تخمین درجه فشردگی خاک در محل با شمارش تعداد ضربات مورد نیاز برای راندن قاشق نمونه‌گیری استاندارد 1′ (0.3 متر) با استفاده از وزن 140 پوندی (64 کیلوگرم) 30 اینچ (0.8 متر).



کاوشگر پویا (BS 1377 قسمت 9)

این آزمایش برای تعیین مقاومت نفوذ خاک انجام می شود و شامل انداختن چکش بر روی سندان در فاصله 300 میلی متری و با سرعت بین 20 تا 60 ضربه در دقیقه است.سندان مستقیماً از طریق میله های سفت و سخت به کاوشگر متصل می شود که روی لایه های پایه یک سوراخ قرار دارد.ضربات به ازای هر 100 میلی متر نفوذ شمارش و ثبت می شود.

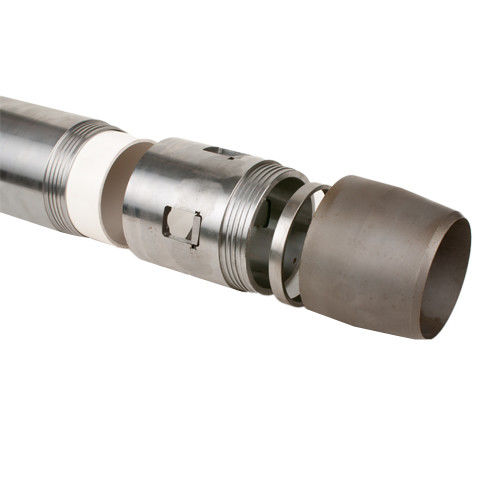

نمونه برداری U100
این یک روش نمونه برداری است که به موجب آن یک لوله نمونه برداری به داخل زمین رانده می شود (معمولاً مواد از نوع رسی).نمونه ها در لوله توسط انگشتان در پایه نگه داشته می شوند که وقتی لوله از پایه سوراخ بلند می شود به دست می آیند.چندین سیستم از نمونه‌برداران U100 وجود دارد - سیستم استاندارد U100، سیستم پوشش پلاستیکی U100 و سیستم دیوار نازک U100.
