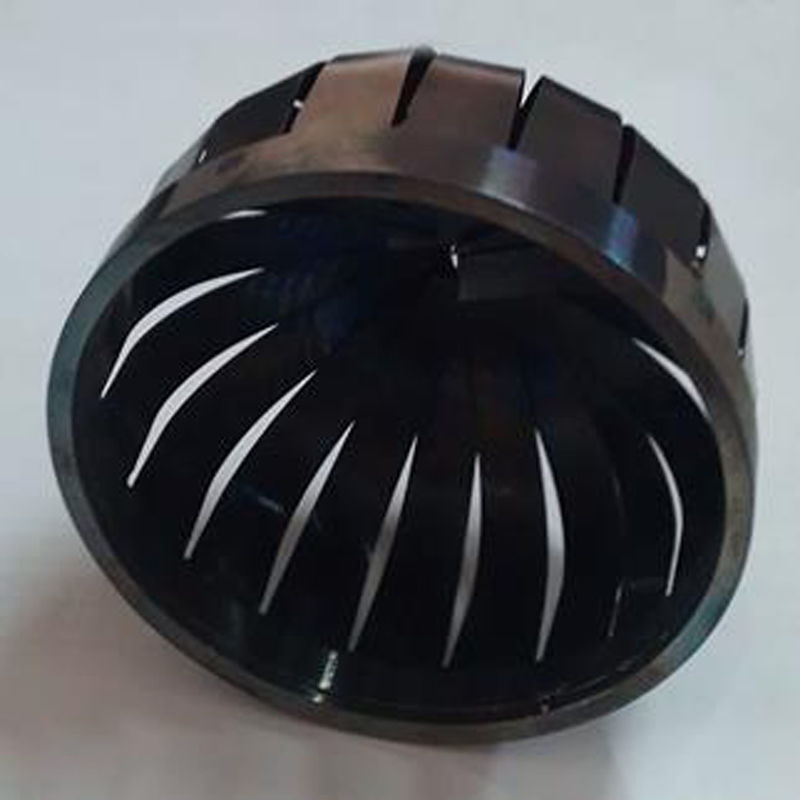

U100 Sampler Soil Core Catcher برای حفاری نمونه برداری ژئوتکنیکی خاک

هسته گیر خاک نمونه U100 برای حفاری نمونه برداری ژئوتکنیکی خاک




برای نمونه برداری U100 در حفاری لایه های خاک حفاری برای سیستم نمونه برداری U100.

شرح
تجهیزات سیستم نمونه گیری Roschen U100, U70 برای بدست آوردن نمونه های دست نخورده در بیشتر خاک ها و برخی سنگ های ضعیف مانند گچ و مارن طراحی شده اند.نمونه‌بردار یک هسته خاکی با قطر اسمی 100 میلی‌متر، تقریباً 450 میلی‌متر طول تولید می‌کند.لوله نمونه با کفشک برش متصل به وسیله چکش کشویی به داخل زمین رانده می شود.یک درایو هد بین چکش لغزنده و لوله نمونه قرار می گیرد و حاوی یک فضای اوردرایو و یک شیر توپی است.دریچه توپی اجازه می دهد تا هوا با رانده شدن لوله به زمین آزاد شود.

اندازه موجود برای سایر بشکه های هسته یا نمونه برداری خاک:


بشکه هسته B76، بشکه هسته B86، بشکه هسته B101، بشکه هسته B131، بشکه هسته B146
بشکه هسته BQ بشکه هسته NQ، بشکه هسته HQ بشکه هسته PQ، بشکه هسته NQ3، بشکه هسته HQ3، بشکه هسته PQ3
بشکه هسته TT-46 بشکه هسته TT56
بشکه هسته T2-56، بشکه هسته T2-66، بشکه هسته T2-76، بشکه هسته T2-86، بشکه هسته T2-101
بشکه هسته T6-76 T6-86 بشکه هسته T6-101 بشکه هسته T6-116 بشکه هسته T6-131 بشکه هسته T6-131
بشکه هسته T6S-76، T6S-86، T6s-101، T6s-131، T6S-146
بشکه هسته NMLC، بشکه هسته HMLC
بشکه هسته HWF، بشکه هسته PWF
بشکه هسته NWG، بشکه هسته HWG
بشکه هسته LTK48
بشکه هسته مازیر
بشکه هسته 412 F
بشکه هسته M101

استاندارد چینی: Wireline 56، Wireline 59، Wireline 75، Wireline 91...

حفاری سیمی روش خاصی برای برداشتن هسته است.هنگامی که مته می خواهد هسته را از یک مته هسته معمولی جدا کند، کل لوله هسته باید از سوراخ خارج شود.این کار وقت گیر است، زیرا هر میله باید یکی یکی برداشته شود.با حفاری سیمی، می توان یک بشکه از هسته را از پایین سوراخ بدون برداشتن رشته میله جدا کرد.هنگامی که مته می خواهد هسته را جدا کند، یک اورشات در انتهای یک خط سیم پایین می آید.اورشات به پشت لوله داخلی بشکه هسته متصل می شود و سیم به عقب کشیده می شود و لوله داخلی خود را از لوله جدا می کند.

مشخصات نمونه U100:

شرح بشکه هسته وایرلاین:
